當前位置：首頁->產品展示->功放IC->HT513(I2S輸入2.8W單聲道D類音頻功放IC） |
|
|
| 產品名稱： |
HT513(I2S輸入2.8W單聲道D類音頻功放IC） |
| 封裝形式： |
QFN-20 |
| 兼容型號： |
|
| 產品功能： |
2.8W/5V/4Ω |
產品規格書下載： HT513.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT513是一款低成本的I2S輸入單聲道輸出D類 音頻功率放大器。其在5V供電時可提供最大 2.8W的輸出功率; 在6.5V供電時可提供最大 4.7W的輸出功率。 HT513內部集成了DA轉換器，其I2S輸入最大 支持32-bit字節，并且可自動監測采樣頻率，最 高支持192kHz。 HT513集成的D類音頻功放還具有增益可調、 防破音等功能。 該產品提供QFN4×4-20L封裝。
特點
・電源供電： PVDD 2.5-6.5V; DVDD/AVDD 3.3V
・靈活的音頻輸入：
- I2S, LJ, RJ, TDM 輸入
- 8,16,32,44.1,48,88.2,96, 192kHz采樣頻 率
・輸出功率：
1.40W (PVDD=3.6V, RL=4Ω, THD+N=10%)
2.80W (PVDD=5.0V, RL=4Ω, THD+N=10%)
4.70W (PVDD=6.5V, RL=4Ω, THD+N=10%)
・THD+N= 0.08% (Po=1W, RL=4Ω, PVDD = 3.7V)
・增益可調
・保護：時鐘錯誤、過流、欠壓、過溫保護等
・QFN4×4-20L封裝
應用
・智能家居 ・智能玩具 ・IoT設備 ・游戲設備・智能音箱 ・其他鋰電/5V設備

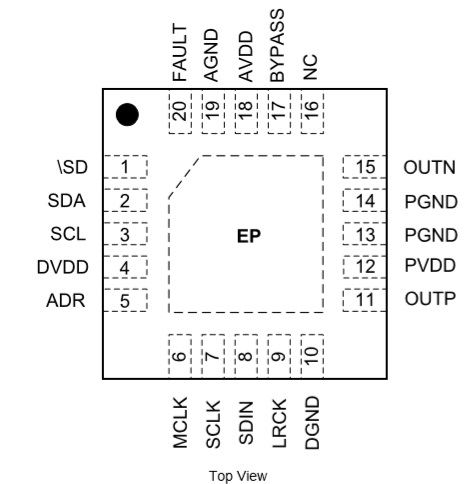

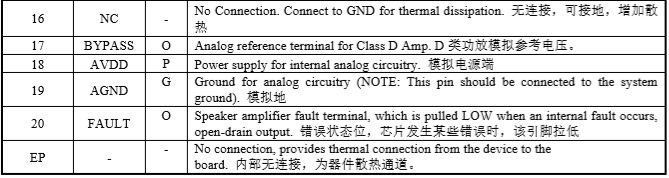

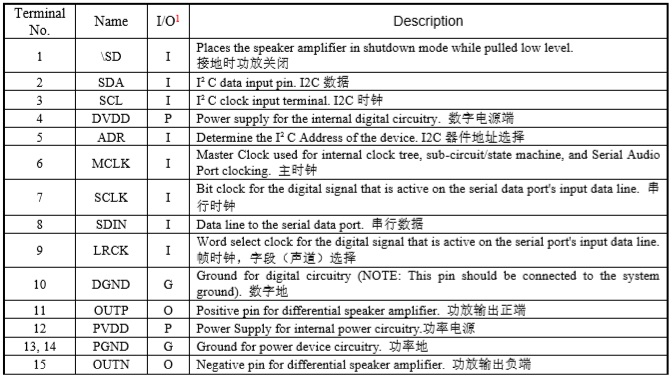

管腳排列及定義

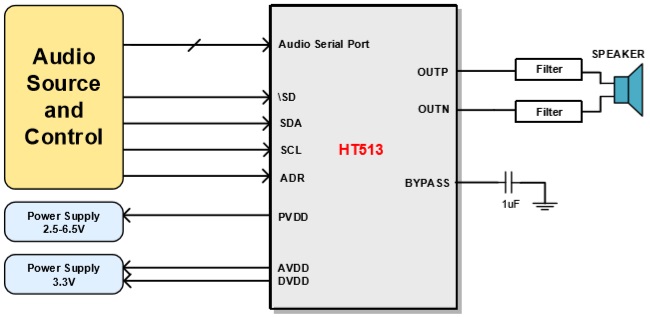

典型應用原理圖
|
|
| |
|
|
| |
| |
|
