當前位置：首頁->產品展示->功放IC->ACM8615(內置DSP、20W單聲道I2S數字功放IC） |
|
|
| 產品名稱： |
ACM8615(內置DSP、20W單聲道I2S數字功放IC） |
| 封裝形式： |
QFN-16 |
| 兼容型號： |
|
| 產品功能： |
21W, 單聲道輸出(8Ω, 20V, THD+N = 1%)
26W, 單聲道輸出 (8Ω, 20V, THD+N = 10%)
|
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM8615一款高度集成、高效率的單通道數字輸入功放。供電電壓范圍在 4.5V-21V,數字電源是 3.3V或者1.8V。在 8 歐負載下，輸出功率1×21W @1% THD+N.
ACM8615采用新型 PWM 脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止 POP 音的產生。
拓頻技術的應用可以大幅降低 EMI 輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。
ACM8615高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15個 EQ 和 5 個 post EQ，3段DRC等多個獨立模塊，可實現多種音效。例如高低音補償等功能可以通過這些模塊實現。
ACM8615 內部集成ClassH動態升壓控制功能，結合外圍DC-DC升壓模塊，為電池供電系統提供了一種提高效率和降低功耗的新方案。
特征
靈活電源配置
-供電電壓范圍 PVDD: 4.5V to 21V
-DVDD 和 I/O: 3.3V 或1.8V
輸出功率
-1×21W, 單聲道輸出(8Ω, 20V, THD+N = 1%)
-1×26W, 單聲道輸出 (8Ω, 20V, THD+N = 10%)
出色的音頻性能
-THD+N ≤ 0.04% at 1W, 1kHz, PVDD = 12V
-SNR 信噪比 112dB (加權)
- 超低底噪 ≤ 35uV(加權)
-超低靜態電流：18 mA
-效率：90% （8Ω load at 12V）
數字音頻接口
-I C 可選 4 個通信地址
-I S, 左、右邊對齊, TDM 音頻格式
-3 線數字音頻輸入
-采樣 32kHz, 44.1kHz/48kHz，88.2kHz/96kHz，176.4kHz/192kHz，
-SDOUT 數字音頻輸出支持回聲消除 – 支持 1.1 / 2.1 系統回聲消除
集成音效算法
-數字/模擬增益調整
-集成DC濾波器
-左右通道輸入信號路由
-左右通道獨立具備 2×15個 BQs ，另外加 2×5 個 post BQs 加強音效調節
-防爆音的壓縮器前后調節音量，動態維護音頻處理中的數字余量
-3段DRC，時間延時接口結合后端均衡器，實現平滑的多段音效控制
保護機制
-FAULT 狀態輸出
-OCP 過流保護
-OTP 過熱保護
-UVLO 過壓欠壓保護
-數字音頻時鐘檢查
應用
便攜式音箱: 藍牙音響、拉桿音響智能音響，智能設備；家庭音頻: 電視、家庭影院；Soundbar, 條形音響，桌面音響；筆記本電腦、臺式機等

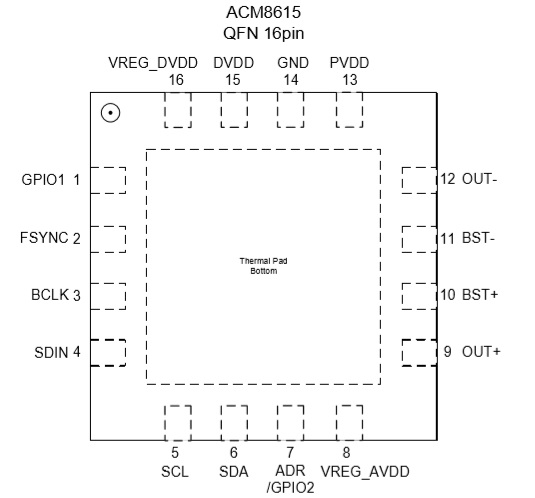

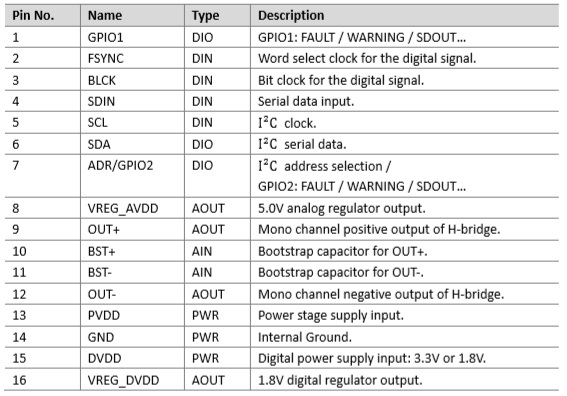

管腳定義

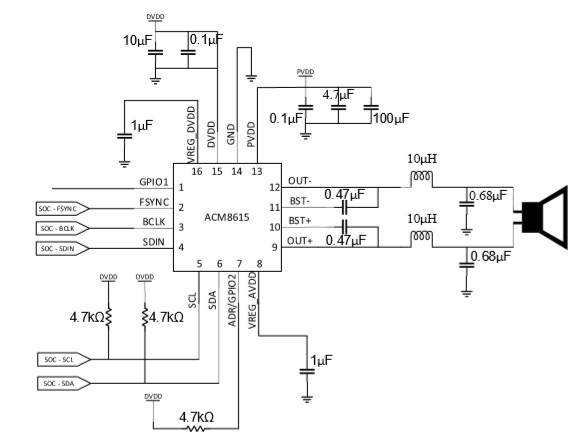

典型應用圖
|
|
| |
|
|
| |
| |
|
