概述
 ACM8628M一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V或1.8V。在8歐負載下，輸出功率可以到2×41W，PBTL模式下單通道可以輸出1×82W @1% THD+N.
 ACM8628M采用新型 PWM 脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗， 提高效率，另外防止 POP 音的產生。擴頻技術的應用可以大幅降低 EMI 輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。 ACM8628M 高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15個EQ和5個post EQ，可編程特定頻段信號動態增強，3段提前能量預測DRC外加1段AGL等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償等功能可以通過這些模塊實現.

特征
靈活電壓配置

- PVDD: 4.5V 到26.4V

- DVDD 和I/O: 3.3V或者1.8V 

輸出功率

- 2×41W, 立體聲(6Ω, 24V, THD+N = 1%)

- 2×33W, 立體聲(4Ω, 18V, THD+N = 1%)

- 1×82W, 單通道(3Ω, 24V, THD+N = 1%) 

出色的音頻性能

- THD+N ≤ 0.03% ：1W, 1kHz, PVDD=12V

- SNR信噪比114dB (加權)

- 底噪 ≤ 37

- 28 mA低靜態電流@PVDD=12V

- 91.7%的效率, 6Ω 負載 ,PVDD=20V,2×28W 

數字音頻接口

- IC可選4個器件通信地址

- IS, 左、右邊對齊, TDM 音頻格式

- 3-線數字音頻輸入

- 采樣32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz

- SDOUT數字音頻輸出支持回聲消除

– AEC或 1.1 / 2.1 子通道信號通路 

高階音效算法

- 多種方式支持數字/模擬增益調整

- 小音量下低音增強算法

- 輸入信號混合到左或右通道

- 左右通道獨立的2×15個BQs和 2×5 post BQs 支持頻響靈活調整

- 爆音的壓縮器前后調節音量，動態維護音頻處理中的動態范圍

- 3 段DRC，提前能量預測結合后端均衡器，實現平滑的多段音效控制，提高音樂清晰度 

保護機制

- FAULT 狀態輸出

- OCP過流保護

- OTP 過熱保護

- UVLO過壓和欠壓保護

- 數字音頻時鐘檢查

應用

便攜音箱: 藍牙音箱, 語音助手音箱；家庭音頻: 電視，聲霸，盒子，家庭影院；筆記本、臺式機

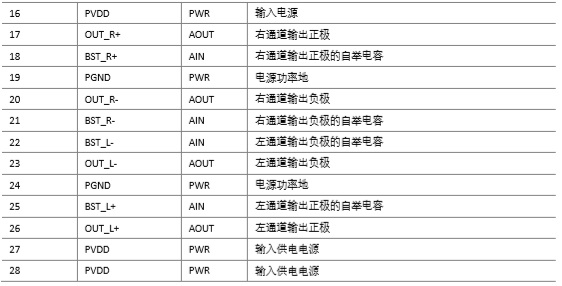

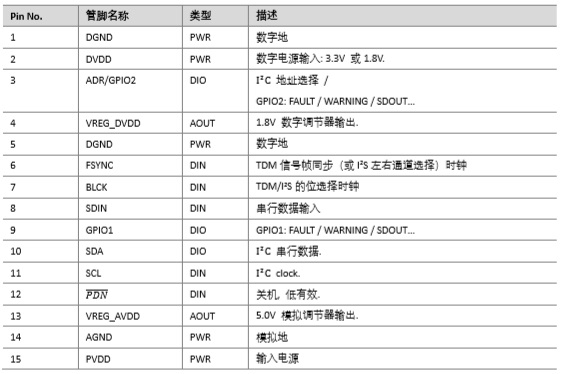

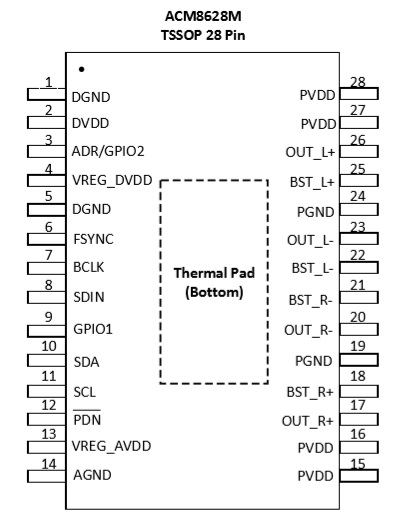

管腳配置和功能說明

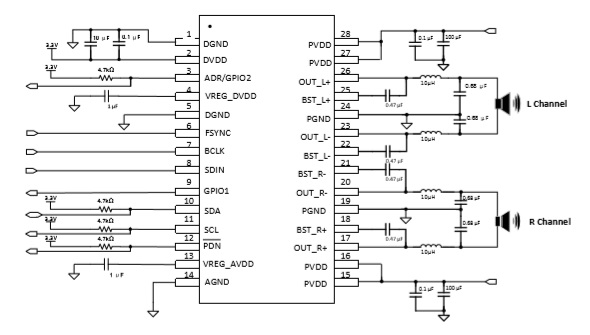

立體聲典型應用

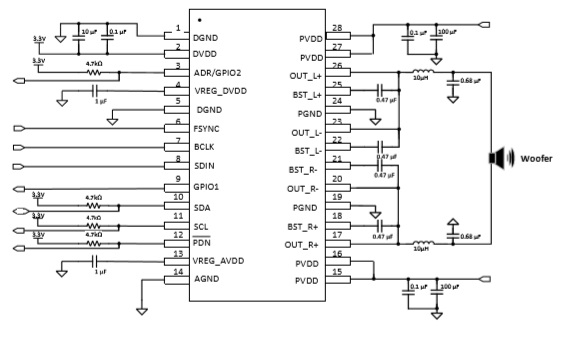

單通道典型應用
