當前位置：首頁->產品展示->功放IC->ACM8635(內置DSP、40W+2X20W單芯片2.1聲道I2S輸入數字功放IC) |
|
|
| 產品名稱： |
ACM8635(內置DSP、40W+2X20W單芯片2.1聲道I2S輸入數字功放IC) |
| 封裝形式： |
QFN-40 |
| 兼容型號： |
|
| 產品功能： |
2×20W+40W, 2.1通道 (2×6Ω+4Ω, 18V, THD+N =10%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM8635一款2.1通道數字輸入音頻功率放大器。供電電壓范圍在4.5V-21V。在2.1通道工作模式， 2 x 6歐+4歐負載下，輸出功率可以達到2×24W+40W ; 在雙聲道工作模式，2x4歐負載下，輸出功率可以達到2×42W。
ACM8635提供了一個高度集成的解決方案，內部集成先進的音頻處理能力, 例如：輸入混頻器，音量控制，12段EQ用于L&R通道，7段EQ用于低音通道，虛擬低音，低音和語音增強，動態范圍控制(DRC)和自動增益限制器(AGL)等。輸出級可靈活配置成2.1聲道，立體聲或單聲道應用。
ACM8635 Class H控動態升壓功能為電池供電系統提供了提高效率、降低功耗的整機方案。采用QFN-40（6mm x 6mm）封裝。
特征
. 靈活的供電電壓配置
-PVDD: 4.5V到21V
-DVDD和I/O 電壓: 3.3V
.輸出功率
-2×18W+27W, 2.1通道(2×6Ω+4Ω, 16V, THD+N =1%)
-2×24W+34W, 2.1通道(2×6Ω+4Ω, 16V, THD+N =10%)
.出色的音頻性能
-THD+N ≤ 0.03% @1W, 1kHz, PVDD = 12V
-SNR 信噪比114dB (A 加權)
-底噪≤37uV
.數字音頻接口
-I2C可選4個器件通信地址
-I2S, Left-justified, Right-justified, TDM 音頻格式
-3-線數字音頻輸入,無需MCLK
-輸入采樣率支持 32kHz, 44.1kHz/48kHz,88.2kHz/96kHz
-SDOUT數字音頻輸出支持回聲消除– AEC
.先進的音效算法
-支持數字/模擬增益調整
-靈活的左或右通道輸入信號路由混合
-左右通道獨立的2×12個BQs和7段低音BQs支持頻響靈活調整
-3 段DRC，提前能量預測結合后端均衡器，實現平滑的多段音效控制
.保護機制
-FAULT狀態通過I/0和I2C寄存器輸出
-OCP過流保護
-OTP過熱保護
-UVLO過壓和欠壓保護
-數字音頻時鐘錯誤保護
應用
便攜音箱:藍牙音箱,語音助手音箱；家庭音頻:電視，聲霸，STB盒子，家庭影院；筆記本、臺式機等

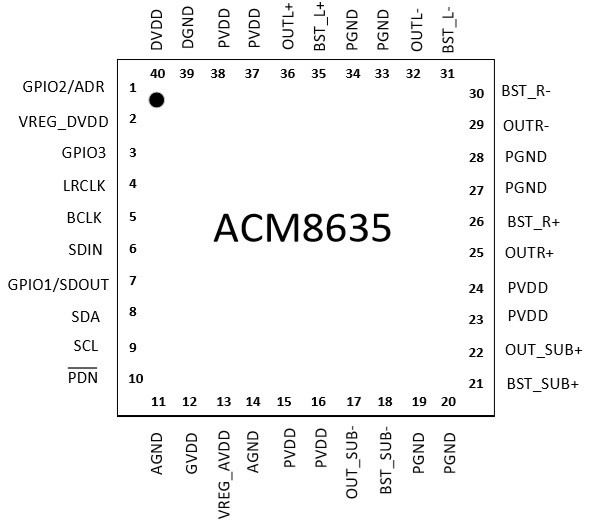

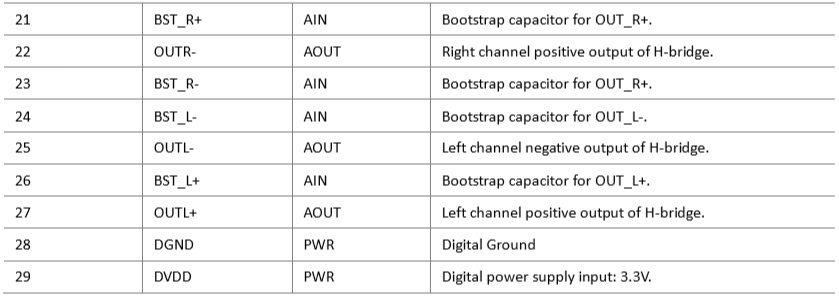

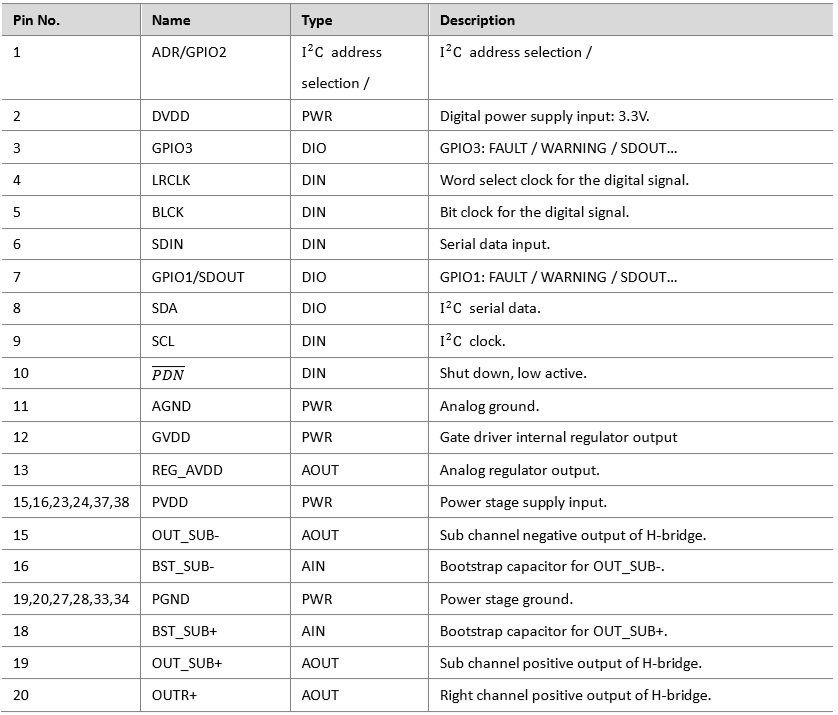

管腳定義

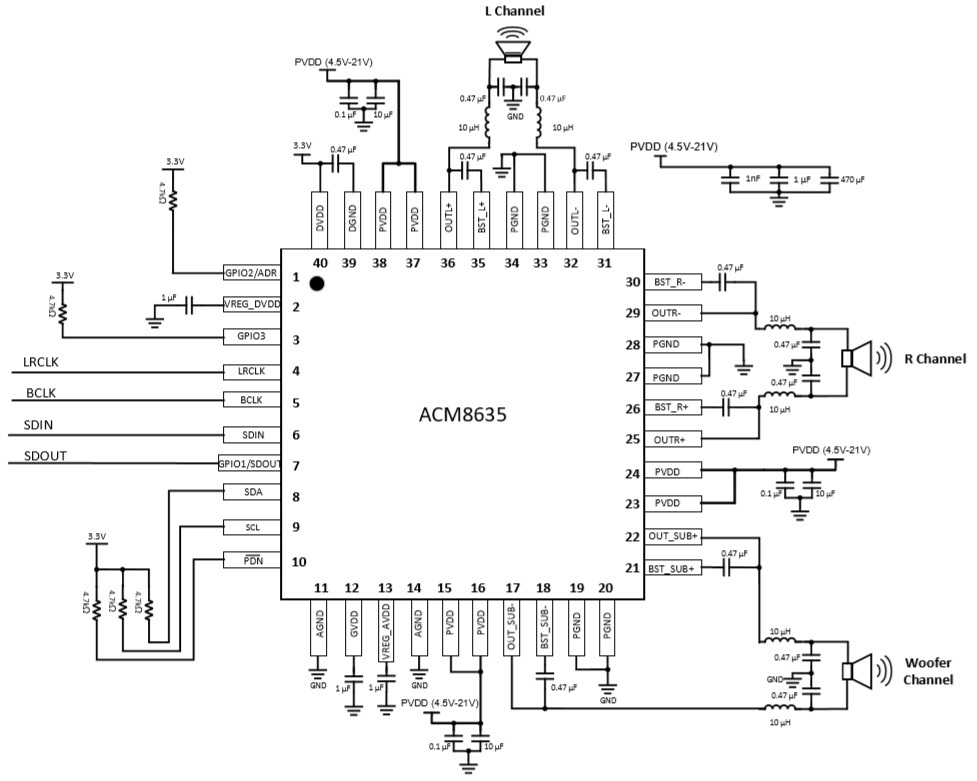

典型應用圖
|
|
| |
|
|
| |
| |
|
