當前位置：首頁->產品展示->功放IC->CS83501(自帶升壓單節鋰電恒定8W功率單聲道AB/D類切換音頻功放IC） |
|
|
| 產品名稱： |

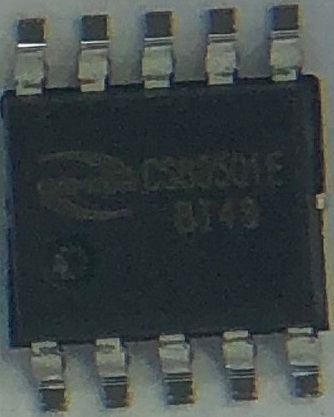

CS83501(自帶升壓單節鋰電恒定8W功率單聲道AB/D類切換音頻功放IC） |
| 封裝形式： |
ESOP-10 |
| 兼容型號： |
|
| 產品功能： |
PO at 10% THD+N, VIN = 3.7V RL = 2Ω 10.7W(BOOST升壓值為7.0V) RL = 4 Ω |
產品規格書下載： CS83501.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS83501E是一款內置BOOST升壓模塊帶防破音功能R類音頻功率放大器。可以為2Ω的負載提供最高10.7W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,CS83501E在鋰電池的供電電壓范圍內提供了極致的功率輸出 ,使得CS83501E成為便攜式音箱設備特別是擴音器產品的最優選擇.
CS83501E的全差分架構和極高的PSRR有效地提高了CS83501E對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS83501E采用專有的AERC(Adaptive Edge Rate Control)技 術 ,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS83501E內置了過流保 護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83501E提供了纖小的的ESOP10L封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成D類AB類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 2 Ω+47uH 10.70W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 3.7V
RL =3 Ω 8.0W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 6.30W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.5V到5.5V
內置24倍的固定增益
先進的電源自適應功能
內置防破音模塊
無需濾波的Class-D結構
75%的效率
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (240ms)
靜態電流 (10mA)
低關斷電流 (＜0.1µA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝
應用
便攜式藍牙音箱

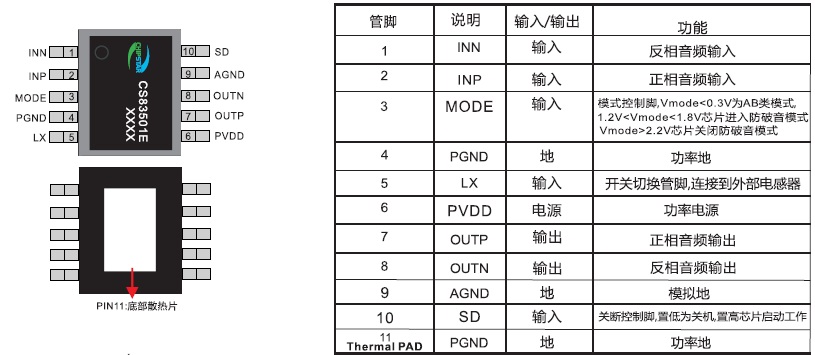

管腳定義及說明
典型應用原理圖
|
|
| |
|
|
| |
| |
|
