概要
CS83705E是一款適用于單雙節鋰電池供電和12V適配器雙電源供電應用 ,固定增益 ,帶三種防破音模式 ,AB/D切換,靜音功能,內置BOOST升壓模塊的R類單聲道音頻功率放大器。在雙節鋰電池供電(7.4V)的情況下,CS83705E可以驅動低至2Ω的揚聲器,最大輸出26W的恒定功率;CS83705E AB類D可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.
CS83705E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS83705E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS83705E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83705E提供了纖小的的EQA16L封裝形式供客戶選擇,封裝尺寸和ESOP8一致 ,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 3 Ω+22µH 18W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 2Ω+22µH 26W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 8.4V
RL = 2Ω 17W(AB MODE）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍： 2.7V~12V
擴頻功能
管腳兼容CS83702E
固定64倍增益，集成10K輸入電阻,640K反饋電阻
內置三種防破音模式
無需濾波的Class-D結構
最高93%的效率(Vbat=7.4V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (22mA)
低關斷電流 (10µA)
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱
拉桿音箱

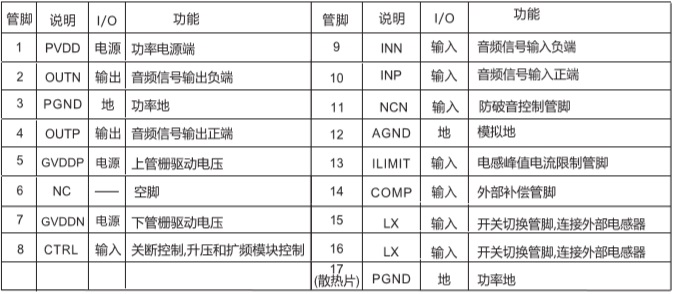

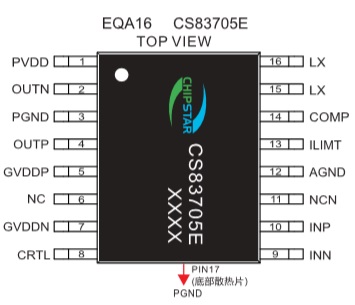

管腳排列及定義

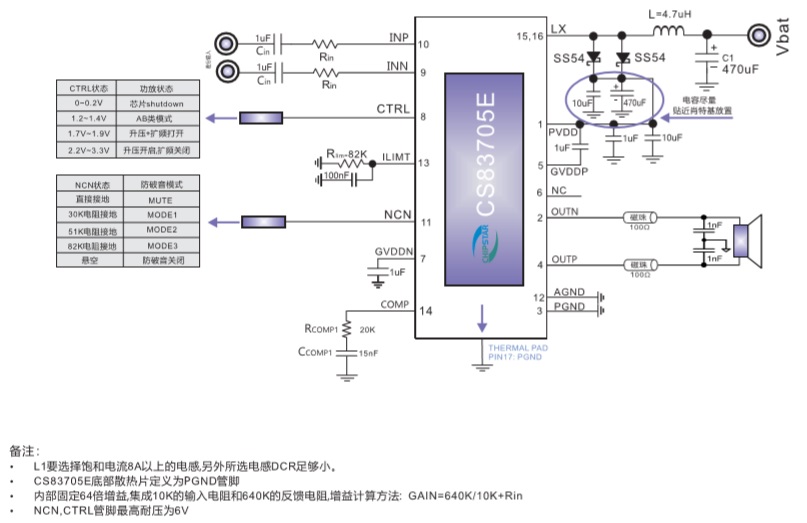

典型應用圖
