| 產品名稱： |
ACM3106(超低功耗、具有展頻和AGL功能的21W立體聲D類功放IC） |
| 封裝形式： |
TSSOP-28/ESOP-16 |
| 兼容型號： |
TPA3110/AD52068 |
| 產品功能： |
2×21W, 1% THD+N, 14.5V, 4Ω, BTL ；
1×42W, 1% THD+N, 14.5V, 2Ω, PBTL |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM3106 支持立體聲/單聲道輸出，在立體聲模式下可為4Ω負載提供2X21W 的輸出功率，在單聲道模式下可為2Ω負載提供1X42W 的輸出功率，是一款高效率的D類音頻功 放，工作時效率可高達 90%。為了最大限度地降低功耗， 采用了一種新型專利調制方案 - 動態 PWM 調制技術，用來 最大限度地降低在整個輸出功率范圍內的電感損耗。
ACM3106 工作電壓范圍 4.5V-16V，輸出配置可選用立體聲 BTL，也可選用單聲道 PBTL。
為降低 EMI 噪聲，ACM3106 提供了固定頻率 340KHz 的展 頻功能，在一定條件下可以免輸出濾波電感。
ACM3106 還提供全差分輸入，pop 音抑制，提供兩種增益 (26dB and 36dB)選擇功能。提供可調節的輸出功率限制功能 和輸出直流檢測保護功能用于保護喇叭。 另有短路保護、 過熱保護和過壓/欠壓保護可防止器件在故障情況下受損。
采用TSSOP-28/ESOP-16封裝。
特征
單電源供電 PVDD: 4.5V 到 16V
內置 5V 輸出的 LDO
多種輸出配置
- 2×14.5W, 1% THD+N, 12V, 4Ω, BTL
- 1×29W, 1% THD+N, 12V, 2Ω, PBTL
- 2×21W, 1% THD+N, 14.5V, 4Ω, BTL
- 1×42W, 1% THD+N, 14.5V, 2Ω, PBTL
優異的音頻性能
- THD+N ≤ 0.02% 測試條件: 1W, 1kHz, PVDD = 12V
- 高階調制使得在全頻段內有著更低的 THD+N 指標
- A-weighted 加權底噪≤ 63 𝑢𝑉
高效率 Class-D 性能
- >90% 效率使得大部分情況下不用散熱片
- 超低靜態電流: <28mA, PVDD=12V, 輸出 LC =10uH+0.68uF
- 專利技術全輸出電平降低電感紋波電流
降低 EMI 技術
- 展頻功能
- 180˚ PWM 相移
增益管理
- 提供 26dB, 36dB 兩個增益檔位
- Mute 靜音功能
- 自動增益控制功能防止輸出削波失真
模擬端性能保護
- 短路保護，自恢復功能可選
- 欠壓保護
- 過壓保護
- 輸出直流檢測保護
- 過熱保護及自恢復
應用
藍牙音箱、WIFI 音箱；聲霸、音頻設備、監視器 ；家庭音響設備、液晶電視、筆記本等
管腳排列及定義

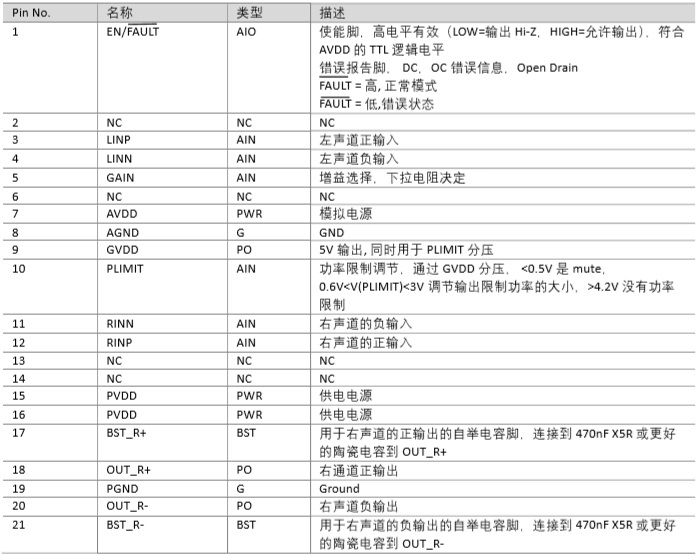

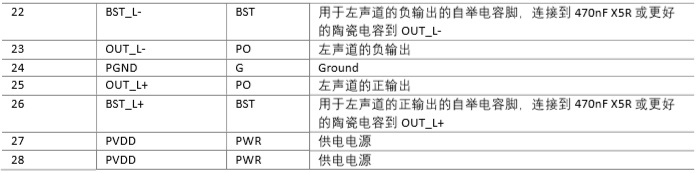

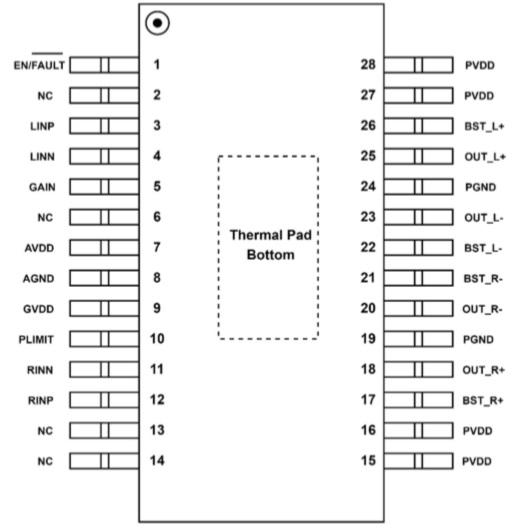

ACM3106 TSSOP-28

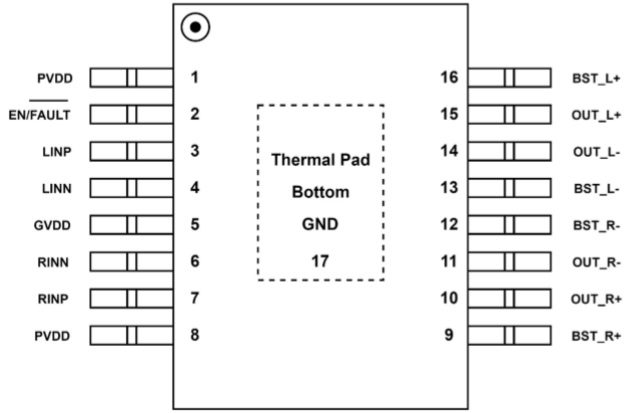

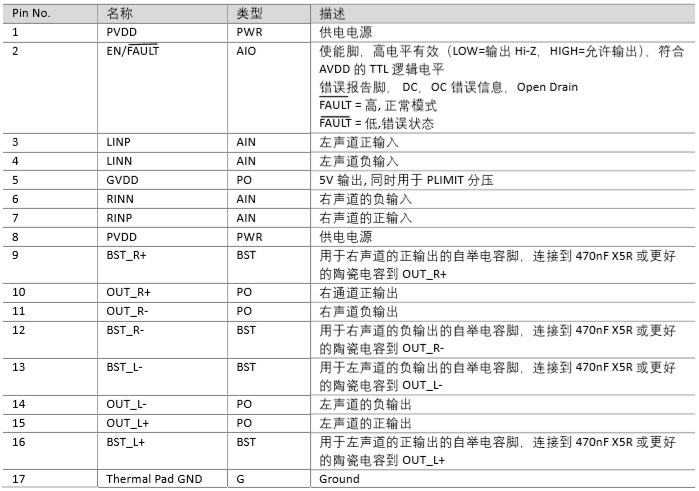

ACM3106 ESOP-16

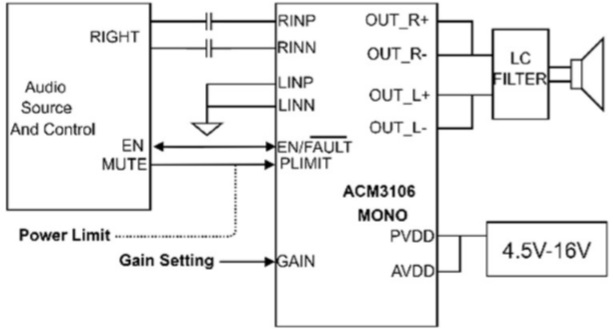

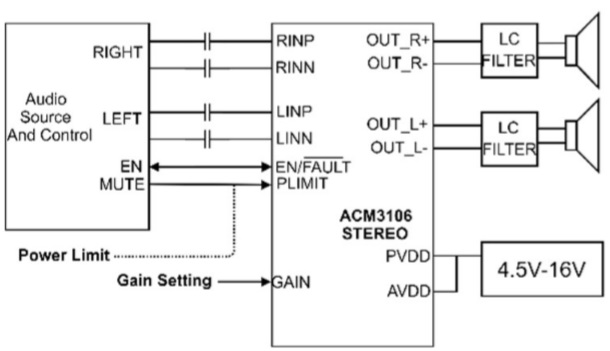

應用原理圖
|
|
| |
|
|
| |
| |
|
