| ACM8625分割震動引起的雜音以及Tone Tuner調試 |
|
|
| 文章來源：永阜康科技 更新時間：2023/6/25 9:33:00 |
在線咨詢： |
| |
| 調音過程中，某些頻點出現異音，成為完美音質中的一個瑕疵。例如分割震動引起的雜音，鋼琴曲某個點引起的雜音，腔體本身等等。
分割震動，可能需要淺顯的闡述下。舉個生活中的例子在一個盛滿清水的大盆中央滴入一滴水。會發現激起的漣漪向四周擴散，當漣漪觸及水盆壁時，會被反射回來，反射波會干涉依然持續擴散的漣漪。如果用滴管持續的并有節奏滴入水滴，會激起一波又一波的漣漪，然后產生一波又一波的反射波，這些波相互干涉，整個水面已活躍起來，漣漪已經沒有之前那么清晰。
這個過程跟揚聲器發聲過程有相似之處。在音圈通電后，變成電磁體，與永磁體產生作用力，連續驅動振膜發聲。但這個過程不能視為簡單的活塞運動，振膜不是完全的剛體，其運動時，本身會像水面一樣會產生形變。波形沿著由音圈與振膜粘合處向四周和前端傳播，到遇到折環時，波也會像漣漪一樣被反射回來，從而與其他波形相互干涉。實際情況比水滴濺出漣漪要更加復雜，因為驅動頻率高得多，變化也快得多。頻率達到某個值時，振膜因為波的相互干涉而形成區域化的振動。

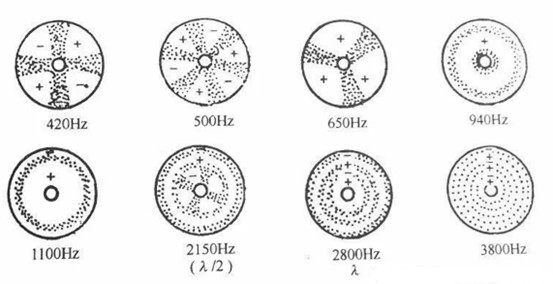

上圖為一張160毫米振膜在不同頻率下產生振動的情況，可以發現振膜在不同的頻率下被無形地分割成多個區域，某些相鄰的區域振動相位還互為反相。這種成區域的局部振動，就叫分割振動。通過簡單了解分割失真知道，振膜作為振動的傳播媒介，本身的物理特性也會影響到分割振動的劇烈程度，理想的材料就是剛性好并且內阻尼較高的膜片。剛性好不易形變，內阻尼較高則振動后會快速衰減，但似乎這兩個特性是相對立的，實際情況是剛性好的材料，內阻尼低，例如金屬振膜，剛性較差的材料，內阻尼高，例如塑料振膜和紙基振膜。

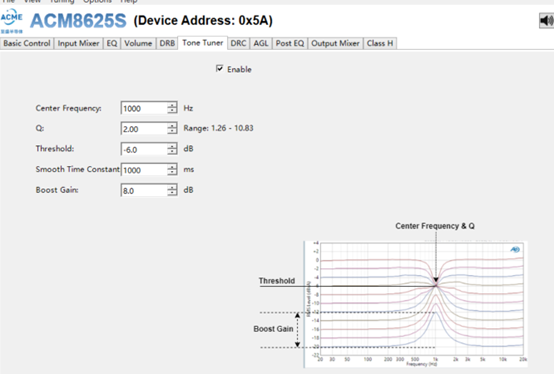

除了材料的改變，至盛音頻功放DSP中的模塊提供了Tone Tuner可以針對分割震動做電信號的優化。在8625P/8625S產品中增加了Tone Tuner模塊。下面對這個模塊的幾個參數做下解釋。
Center Frequency設定的頻點。
Thershold設定的門限值，例如-6dB。
Boost Gain設定的增益，例如8dB。
這個示例的意思是，信號小于-6dB時，增加Gain 8dB，但是不能超出-6dB。
信號大于-6dB時候會衰減到-6dB,也就是始終限制到-6dB。
當然，這個地方boost Gain也可以不增加，設為0dB也是可以的，只作為一個窄頻點的限幅點啟用。
實際應用中，還有哪些窄頻點遇到問題，可以用到這個工具呢？ |
| |
|
|
|
|
|
| |
| |
| |
 |
