如果沒有電源，幾乎所有的東西都會停止運轉；從簡單的消費設備到 LED 照明、計算機網絡、幫助我們保持健康的醫療設備、衛星或我們用來探索遙遠宇宙的哈勃望遠鏡，以及船艦和電動汽車�，F(xiàn)在如果沒有衛星導航系統船舶將很難到達目的港，而飛機需要額外的導航儀。那么“電動汽車”呢？電動汽車必須確保安全，而且它們現在甚至可以自動駕駛！車輛正在被重新定義�，F(xiàn)在可以沒有方向盤了，而我們?nèi)孔诤笞�。三臺車載電腦，無數個傳感器，無數多的軟件，以及人工智能！當一切結合起來并正常運作時，我們將放手交給技術，拉下百葉窗，放松身心的抵達目的地。好吧，這些雖然還是有些遙遠，但許多技術卻已經開始應用在殘疾人士的車輛中。
可靠性
笨重的牽引電池提供動力給發動機，而其他的消費電子產品也由牽引電池供電，例如人工智能車載計算機，但它們需要較低的12V、18V、24V 的電壓。微控制器及外圍設備以 5V、3.3V 或 1.8V 電壓工作，而這些是從 12V 衍生而來的�，F(xiàn)在我們已經開始對 DC/DC 轉換器有硬性要求，它們必須像整個計算機一樣安全可靠地工作。不幸的是，由于能量守恒定律它們也會變熱。每當東西開始發熱（或者變燙）就會開始老化。在低溫的情況下老化并不明顯，但器件越熱老化的過程就越快，而電解電容器的老化甚至直接取決于溫度。以現有的器件技術，只有良好的散熱才能有所改善。風扇通常是不被考慮的，因此唯一的散熱方法是通過導熱材料將熱量直接傳遞到外殼，例如鋁制底板。第二個技巧是不使用大型 DC/DC 轉換器，而是將幾個小型轉換器分布在一個大區域（分布式電源架構）。這種做法的另一個優點是在需要的地方產生電壓。微控制器直接從 12V 電壓軌（內部電源總線）產生 3.3V 電壓，而處理傳感器信號的模擬電路附近也有 12V/5V 轉換器。這種架構也稱為 PoL（負載點）。除了分散熱量以外也具有EMC的優勢。
尺寸與EMC
根據到目前為止的內容，我們可以看到小型高效的 DC/DC 轉換器越來越重要，同時也決定了設備的架構。
除了上述的要求以外，轉換器的尺寸要越小越好，同時提供高度恒定和準確的輸出電壓，即使在負載跳變時也能保持在規定的范圍之內。轉換器必須具有較寬的輸入電壓范圍以及成本效益。在大多數的情況下，這些要求實際上只能通過開關穩壓器來實現，因?yàn)榇?lián)穩壓器會產生過多的廢熱。然而開關穩壓器需要在輸出端進行符合 EMC 標準的濾波，有時在輸入端也需要濾波。因此選擇轉換器時需要知道它已滿足的標準，然后再來決定需要哪些濾波器。
市場上常見的轉換器功率范圍從幾百毫瓦到幾百瓦不等。由于額定功率不同，常見的設計也不同。從功率范圍約 10W 的 SMD、SIL 或 DIL，到功率約 40W 的幾英寸大小，再到高功率的磚式轉換器。所謂的全磚的尺寸是 117 mm x 61 mm。
例子
為了舉一個開關穩壓器的例子，我們特意選擇低功率轉換器，因?yàn)樾∞D(zhuǎn)換器特別難實現高效率和高功率密度。這個例子就是RPX-4.0，一種采用熱優化 QFN 封裝，具有極高功率密度的微型降壓轉換器。
它的重量僅2g，特別適用于重量受限的應用，例如無人機、加速電路和便攜式設備。在 5V 輸出電壓下，功率密度為 180W/cm³！
寬輸入電壓范圍涵蓋所有常見的電池電壓，因此可以用在幾乎所有電池供電的產品上。
方便好用的 CTRL 輸入可將 RPX-4.0 設定在睡眠模式或使用低功率控制信號切換到高輸出電流，也可輕松用作緊急停止的功能。RPX.4.0 提供高達 4 安培的電流，這在如此小的器件中非常少見，但對步進電機驅動器、高啟動電流應用或激光電源來說已十分足夠。
RPX-4.0的輸入電壓范圍為 3.8 至 36V，使用兩個電阻調節可提供1至7V輸出電壓和 4A電流。憑借著 5mm x 5.5mm 的緊湊尺寸和僅 4.1mm 的高度，這款降壓轉換器模塊在功率密度上樹立了新的標準。RPX-4.0 具有欠壓、短路、過流和過熱的全面保護功能。
效率

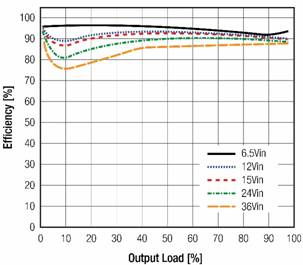

圖 1：效率與負載RPX-4.0 (Vout = 5VDC, Tamb = 25°C)
高效的RPX-4.0全功率工作溫度最高可達65°C，并根據型號和安裝配置的不同，功率減少時可高達 90°C。低輸出功率時效率曲線上升，也就是說轉換器適合用在中低輸出功率。這主要是通過智能控制開關頻率和一個屏蔽的集成存儲扼流圈來實現，同時確保低 EMI。該設計遵循 RECOM 的3D Power Packaging® 高功率密度技術，在引線框結構上使用倒裝芯片。RECOM提供 3 年質量保證，也提供RPX-4.0-EVM-1評估板，客戶可以測試所有產品功能并優化濾波以滿足目標系統的要求。
無損電源
如果 LED 由電壓源供電，它們需要串聯電阻來限制電流和調整工作點，產生額外的功率損耗。如果使用電流源來為 LED 供電則可以避免這種情況。使用穩壓器和運算放大器可以實現簡單的電路，對 LED來說具有電流源特性：
圖2：電流源應用示例

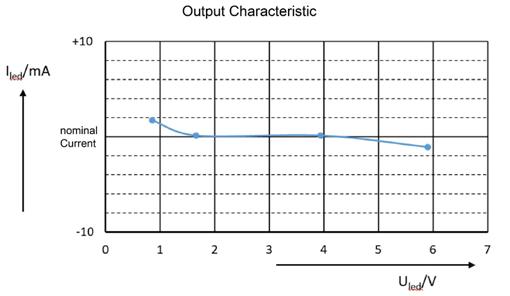

圖3：輸出特性曲線圖
尺寸比較
使用 RECOM 3DPP® 技術的RPX-4.0 比傳統轉換器具有更高的功率密度，如比較圖所示，全都使用相同的規模。盡管RPX-4.0小得令人難以置信，但出色的內部熱管理設計能讓轉換器滿載工作且無需強制冷卻。 |
