產品介紹
ACM6754是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754/55 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器
應用場景.
ACM6754支持多種驅動方式，包括無感180゜正弦驅動、無感方波驅動，有感方波/正弦驅動以及開窗正弦驅動.其中無感180゜正弦有效避免因高次諧波導致的電磁音干擾，有感方波/正弦驅動可以有效應對變負載類應用.
ACM6754可以根據用戶提供的電機參數進行有效啟動、加速以及恒轉速運行.用戶參數可以通過燒寫長期固定(硬件模式，內部 EEPROM 編程燒寫)或者通過 I2C 在線控制（軟件模式，通過 I2C 寄存器進行參數初始化或者
在線控制）.
ACM6754支持多種速度控制.外部PWM占空比調速、外部模擬電壓調速、I2C寄存器調速以及外部PWM頻率調速.
ACM6754支持多種保護機制用來保護芯片自身以及外部電機.
產品性能
輸入電壓范圍: 4.2V - 28V
導通電阻(上管+下管): 160mΩ, 4.8A 相電流能力
180˚ 正弦驅動（極低噪音）或者方波驅動
無感或者霍爾驅動, 無需外部電流檢測電阻
內置5V和3.3V LDO
FG速度指示信號 (電周期或者機械周期，分頻比可設置)
VCC電壓檢測I2C上報
內部結溫I2C上報
相電流實時I2C上報
剎車控制
- 外部剎車BRAKE pin控制
- I2C 接口: 通過寄存器進行剎車控制
4 種靈活的速度控制方式
- 特定的速度控制管腳 SPEED: 接受外部模擬電壓調速或者 PWM 占空比調速或者 Clock 調速
- I2C 寄存器控制調速
保護功能
-過流保護以及堵轉保護
-過壓/欠壓保護
- 過溫保護
- 電壓防倒灌（防過沖）機制
- 水泵空載保護機制
靜態電流(待機模式下): 150uA, 通過I2C速度命令 (配置為零)且外部 SPEED 管腳電壓設置為零
靜態電流 (休眠模式下): 20uA, 通過外部SPEED管腳電壓變高喚醒
應用
風扇類電機驅動、水泵/油泵類電機驅動；其他變負載類應用、如掃地機行走輪、美容儀等等

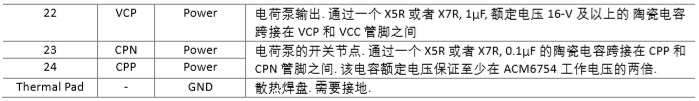

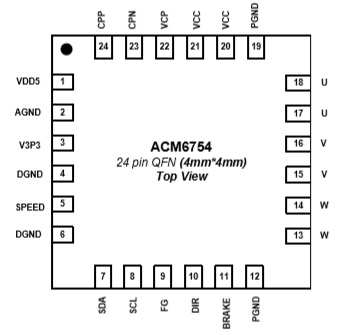

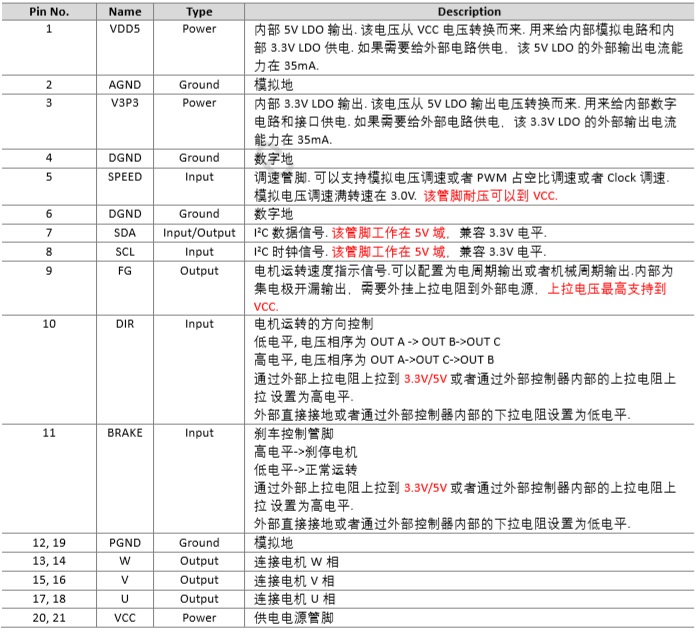

管腳定義以及管腳功能描述

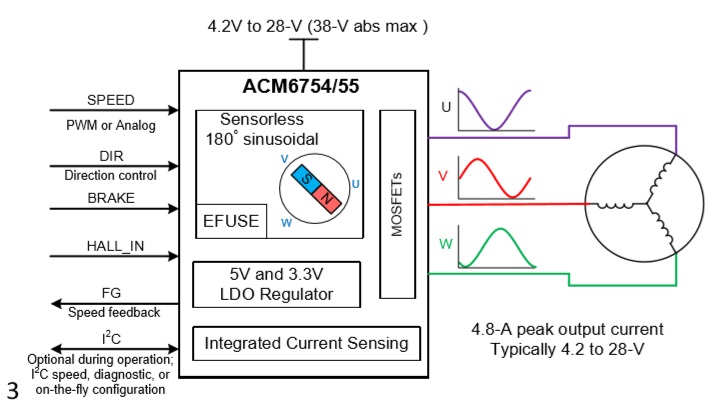

簡易應用框圖

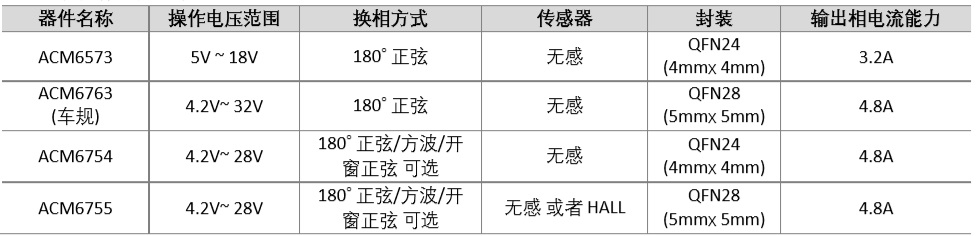

三相直流無刷電機驅動芯片系列產品目錄如下
