概述

MK9016在從5V到100V的寬輸入電壓范圍內工作。通過集成了主MOSFET和同步MOSFET，MK9016可提供600mA的輸出電流。MK9016采用恒定準時(COT)控制架構，以實現優秀的瞬態響應。該芯片可以實現小于100uA的超低待機電流。系統可以在不關掉TS16E03的情況下，輕松搞定待機《400uA的要求。這樣無需額外的LDO來給MCU供電，可以將MCU一直連接在DCDC的輸出上，節省一路LDO，使得布板更加簡單，

特性

WideInputVoltage5V-100V 

0.6AOutputCurrentCapability 

Low RDS(ON) for Internal MOSFETS 750mΩ/300mΩ 

<100μA Supply Current under ILOAD=100μA 

MK9016 FADAdjustableFSW upto1MHz 

Internal3msSoft-start 

Smartpower saving and ultra-FastTransient Response 

Precision±1%FeedbackReference 

Open-DrainPowerGoodIndicator 

OC,OTProtectionwithHiccupMode 

NoLoopCompensationComponents 

ESOP8PackagewithThermalPAD

應用
BMS（電動自行車，電動工具）、汽車和工業系統、汽車驅動器、電信電源系統等

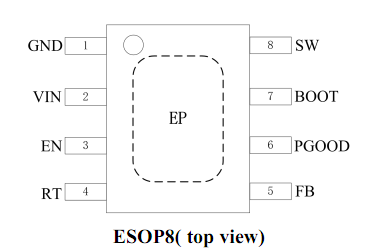

管腳排列定義

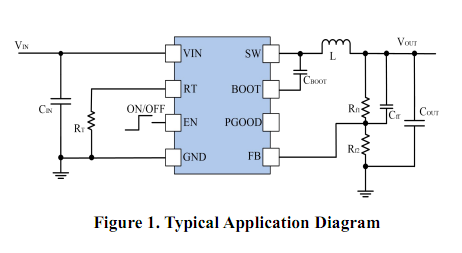

典型應用圖
