簡介
SM5340是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。

得益于SM5340的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

SM5340只需一個電感即可實現降壓與升壓功能。可以支持低成本電感和電容的方案。

SM5340的同步升壓系統提供最大2.4A輸出電流，此時轉換效率高達92%，輕載時，自動進入休眠狀態，靜態電流降至25μA。

SM5340采用開關充電技術，提供最大2.4A充電電流，充電效率高至92%。通過內置芯片溫度檢測和輸入電壓智能調節充電電流。

SM5340支持1、2、3、4顆 LED電量顯示。

SM5340采用QFN3X3-16封裝。

特性
 同步開關充放電

 2.4A 同步升壓轉換，2.4A 同步開關充電

 升壓效率高達 92%，充電效率高達 92%

 內置電源路徑管理，支持邊充邊放
充電
 自動調節充電電流，匹配適配器輸出能力

 支持4.20V/4.25V/4.30V/4.35V電池 

QFN3x3-16 電量顯示

 QFN16 支持 4/3/2/1 顆 LED 電量顯示
 支持低電量報警顯示
 指示燈顆數自動檢測
電量顯示曲線
 顯示曲線可定制，以適應不同規格鋰電池
功能豐富

 內置照明燈驅動/按鍵開關機
 自動檢測手機插入和拔出
低功耗
 智能識別負載，自動進待機

 待機功耗 25µA 

BOM 極簡

 功率MOS內置，單電感實現充放電 

多重保護、高可靠性
 輸出過流、過壓、短路保護
 輸入過壓、過充、過流保護

 整機過溫保護/電池 NTC 溫度檢測功能，支持電池高低溫保護 

ESD 4KV 

QFN3x3-16 封裝

應用范圍
移動電源；手機、平板電腦等便攜式設備。

引腳排序圖

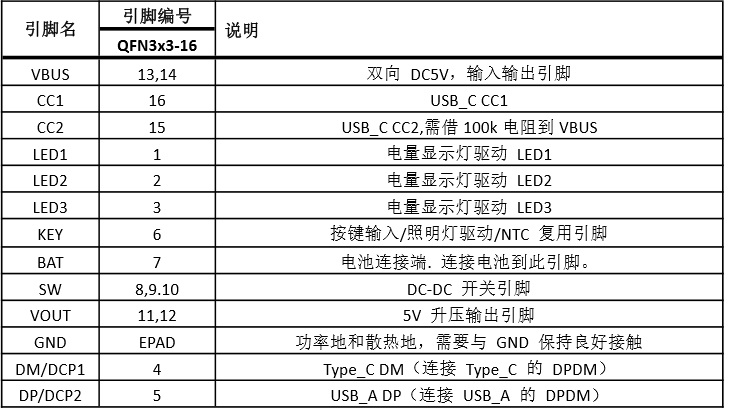

引腳說明

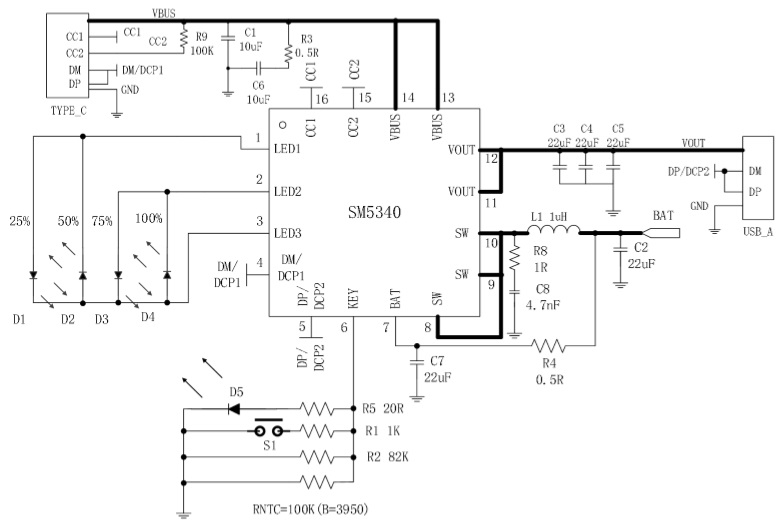

典型應用電路
