概述
HT81298是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、 5V等多種輸入，升壓后的電壓提供給功放供電， 功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出。
HT81298內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HT81298內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機 電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓 過壓保護等功能。
特點
・輸出功率(fIN=1kHz, RL=4Ω, BTL)
VBAT = 3.7V, 2×10W (VOUT=9.5V, THD+N = 10%)
VBAT = 7.2V, 2×16W (VOUT=12V, THD+N= 10%)
・輸出功率(fIN=1kHz, RL=4Ω, PBTL)
VBAT = 3.7V, 20W (VOUT=12V, THD+N= 10%)
・VBAT供電范圍：2.7V至10V
・內置升壓電路：可調節的升壓值和升壓限流
・保護功能：過流/過熱/欠壓異常/過壓保護功能
・無鉛無鹵封裝，ETSSOP28
應用
・智能音響 ・無線音響 ・便攜式音箱 ・2.1聲道小音箱・拉桿音箱 ・便攜式游戲機

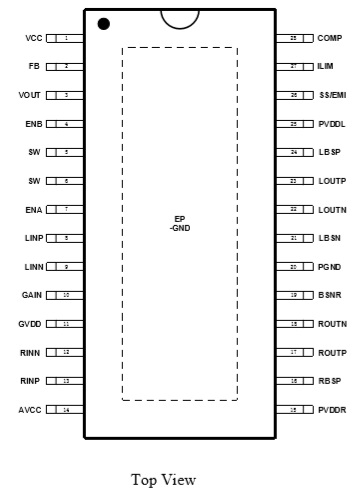

引腳信息

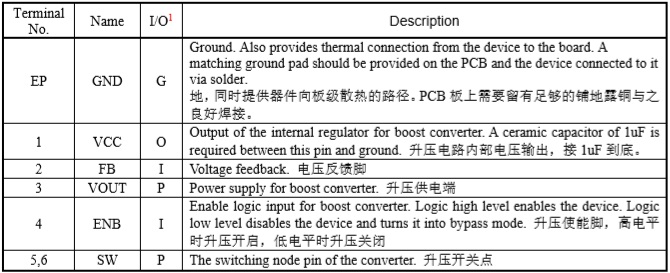

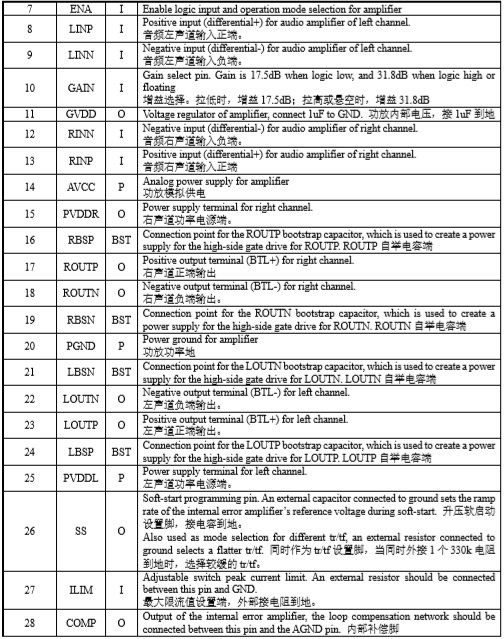

引腳定義

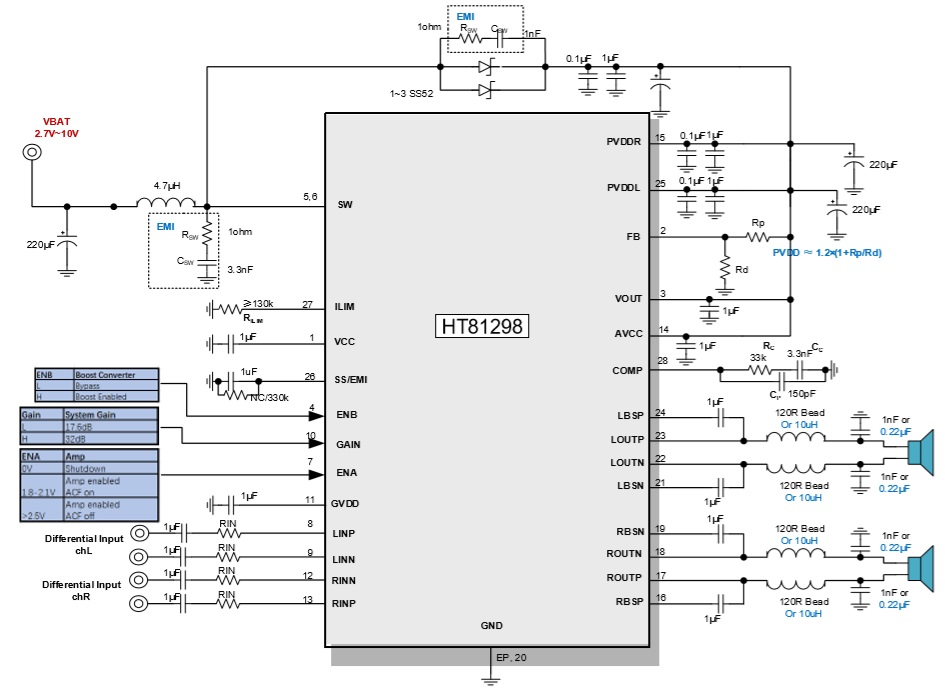

應用原理圖
