概述
HT71672是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71672具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供13V的輸出電壓。
HT71672采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT71672工作在PWM模式。在輕負載條件下，該器件工作在可提高效率的PFM模式。PWM模式下，HT71672的開關頻率可通過外部電阻調節，支持200kHz至1.0MHz的范圍。
HT71672還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT71672支持兩種不同的tr/tf，以適應不同的EMI和效率需求。
此外，該器件還提供有14V輸出過壓保護、 逐周期過流保護和熱關斷保護。
特點
・輸入電壓范圍VIN：2.7V-13V
・輸出電壓范圍VOUT：4.5V-13V
・可編程峰值電流：12A
・高轉換效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
・支持兩種tr/tf模式，應對EMI挑戰
・低關斷功耗，關斷電流1uA
・可調節的開關頻率：200k-1.0M
・可編程軟啟動
・輸出過壓 (14V)、逐周期過流、熱關斷等保護
・DFN20L，4.5mm*3.5mm 無鉛超薄封裝
應用
・無線音箱、便攜式音箱 、快充移動電源、電子煙 、USB TYPE-C電源傳輸、拉桿音箱 、平板電腦、筆記本電腦、POS機終端等
引腳信息

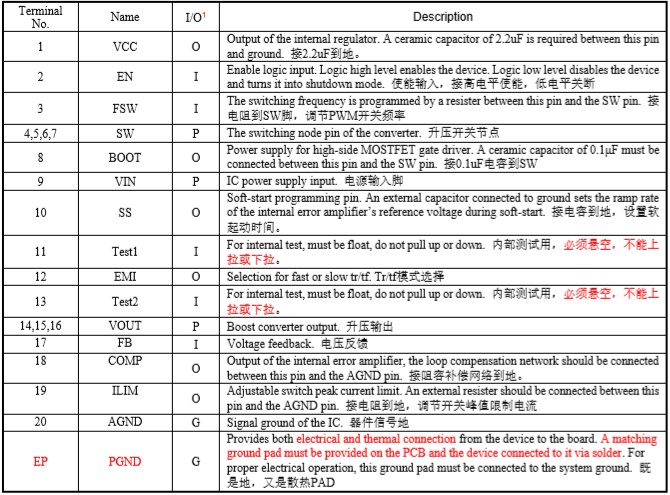

引腳定義

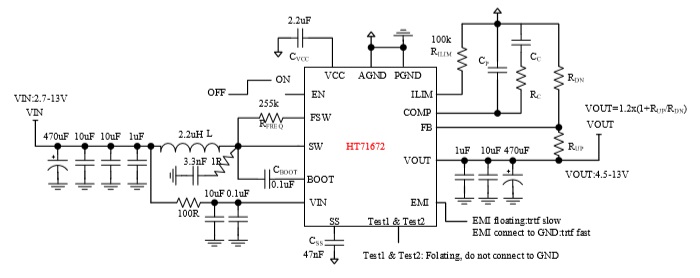

應用原理圖
