描述

DVC1117是一款采用車規級高壓BCD工藝設計的5-17串鋰電池組監控芯片，適用于總電壓不超過85V的鋰電池包。
DVC1117在正常模式下，VADC可以在29ms內完成 17串電池電壓和6個熱敏電阻溫度測量；CADC 集成了2個濾波器CC1和CC2，分別4ms和256ms輸出一次電流測量值。
DVC1117在休眠模式下，3.3V LDO可以開啟支持外部MCU等系統持續工作，高邊充電和放電NFET驅動可以開啟使電池組處于待機狀態， 同時第2級充/放電過流保護和放電短路保護可以在充/放電電流異常時立即關閉充/放電驅動，保持電池組功能安全。
DVC1117在休眠模式下，既支持I2C通信被動喚醒功能，也支持定時喚醒、充/放電電流檢測 喚醒、第2級充/放電過流喚醒、放電短路喚醒和充電器檢測等主動喚醒功能。

特點
集成電荷泵，支持高邊充電和放電NFET驅動

集成高邊預充電和預放電PFET驅動 

兩個獨立的 ADC 

 支持電壓和電流同時采樣 

 高精度電池電壓測量 

 高精度庫侖計 

 支持內部傳感器和最多6個外部熱敏電阻進行溫度測量 

電池采樣端口具有132V耐壓，支持亂序上電及熱插撥 

集成電池被動均衡驅動器 

集成多種硬件保護 

 電池過壓保護(COV) 

 電池欠壓保護(CUV) 

 兩級充電過流保護(OCC1/OCC2) 

 兩級放電過流保護(OCD1/OCD2) 

 放電短路保護(SCD) 

3種電源模式(典型值) 

 正常模式：~270μA 

 休眠模式：~60μA 

 關機模式：~1μA 

支持多種休眠模式喚醒功能 

 I2C 通信喚醒 

 定時喚醒 

 充/放電流檢測喚醒 

 第2級充/放電過流喚醒 

 放電短路喚醒 

 充電器檢測喚醒 

3.3V/50mA LDO 供外部系統使用 

100kHz I2C通信接口，支持CRC校驗和從機地址硬線配置 

LQFP48(7mm×7mm)封裝

應用
電動自行車、電動輕型摩托車、電動摩托車；不間斷電源系統(UPS；電網儲能；18V，24V，36V，48V，60V 磷酸鐵鋰/三元 鋰/鈦酸鋰等電池組

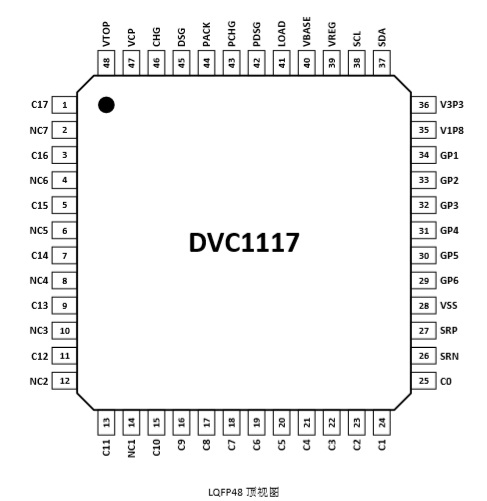

引腳配置

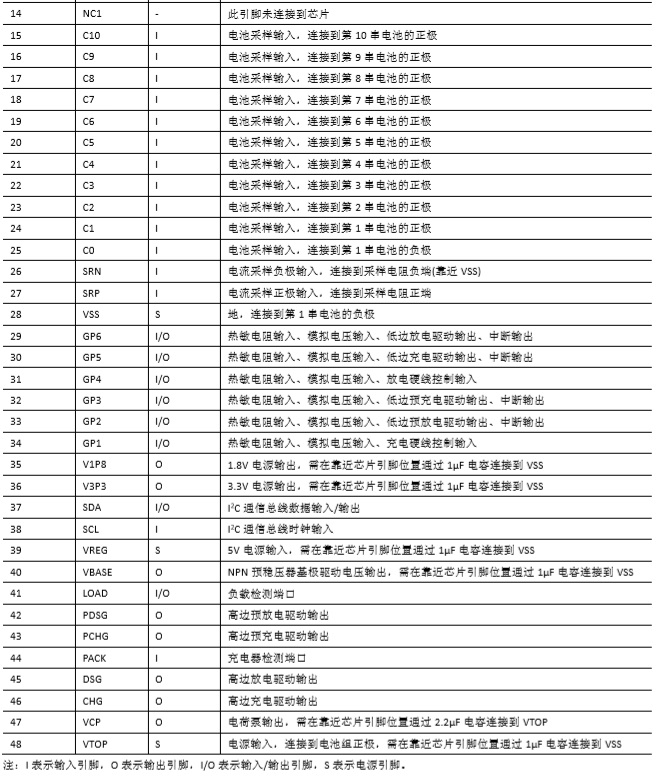

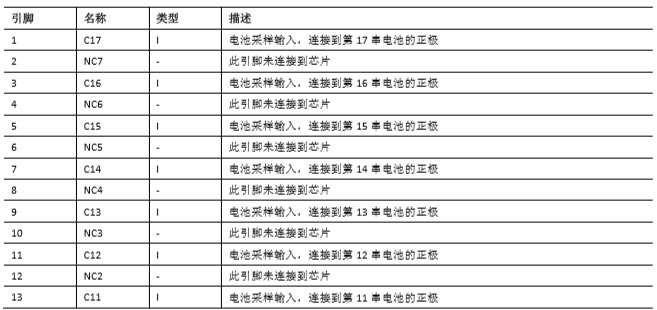

引腳功能

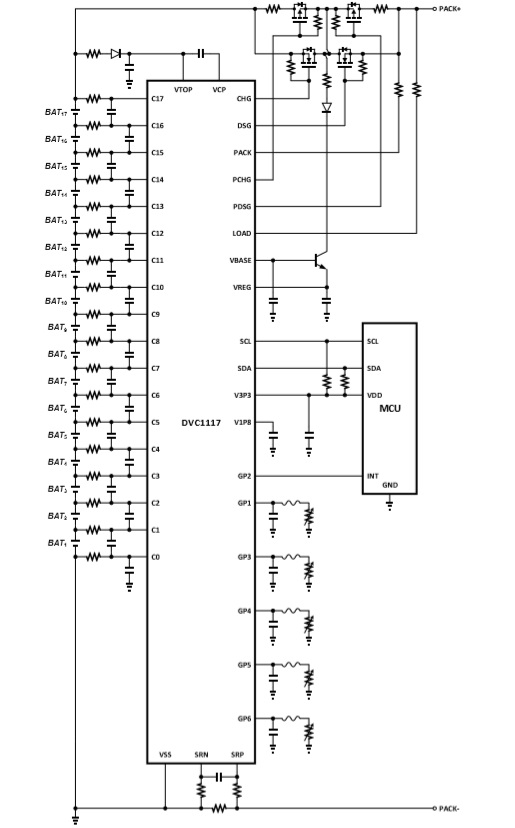

典型應用圖
