說明
NS2158是一款針對廣泛便攜式應用中所用單節鋰離子和鋰聚合物電池的緊湊、靈活、高效、支持USB開關模式充電管理的芯片。可通過I2C接口對充電參數和OTG輸出電壓 進行編程。芯片將同步PWM控制器、功率MOSFET、輸入電流感應、高準確度電流和電壓調節以及充電終止功能集成到小型WCSP和QFN封裝中。
NS2158分四個階段對電池進行充電激活、涓流 、恒定電 和恒定電壓。輸入電流被自動限制在主機設定的值上。根據電池電壓和用戶可選最小電流水平充電被終止。帶有復位控制的安全定時器為I2C接口提供安全備份。正常運行期間，如果電池電壓低于內部閥值芯片自動重新啟動充電周期并當輸入電壓被移除后，自動進入睡眠模式或者高阻抗模式。充電狀態可通過I2C接口報告給主機。在充電過程中，芯片監控它的結溫TJ并且一旦TJ增加到大于120°C（寄存器可配）時，減少充電電流。 為了支持USB OTG 器件，通過Boost電池電壓NS2158能夠提供5.15V（寄存器可配）VBUS電壓 。
NS2158采用 20 引腳 WCSP 封裝 和 20 引腳 QFN 封裝 。

特性
 高效率4A QFN Only 1.2 MHz開關模式降壓充電
 2A 充電電流下的效率高達 90%
 高電壓輸入 9V/12V 低功耗 PFM 模式，適合輕負載操作
 USB On the Go OTG ）），可調輸出電壓范圍5.03V至5.44V
 升壓轉換器，輸出電流高達 2A
 5V/1A 輸出時的升壓效率為 90%
 針對輕負載效率支持 PFM 模式
 單個輸入，支持 USB 輸入和可調高壓適配器
 支持4.2V至14V輸入電壓范圍
 輸入電流限制（ 100mA 至 3.0A ），支持USB2.0 、 USB3.0 標準和高壓適配器
 通過輸入電壓限制（最高 11.4 V ）實現最大功率跟蹤，適用于各類適配器
 芯片輸出與電池終端間的電阻補償（ IRCOMP
 支持 1.8V I 2 C 接口， 可配置實現最優系統性能
 高集成度，包括所有 MOSFET 、 電流檢測和環路補償
 20V 絕對最大 VBUS 輸入電壓高精度
 0.5% 充電 恒壓 電壓調節
 3 恒流 充電電流調節
 5% 輸入電流 限制 調節
 用于低功耗的自動高阻抗模式
 強健的保護
 反向漏電保護防止電池漏電
 熱調節和熱保護
 輸入 輸出過壓保護
 針對充電和 OTG 的故障狀態輸出
 自動充電
 帶復位控制功能的安全定時器
 20 引腳晶圓級芯片(WCSP)封裝和QFN20封裝

應用
 智能手機
 手持式數碼設備

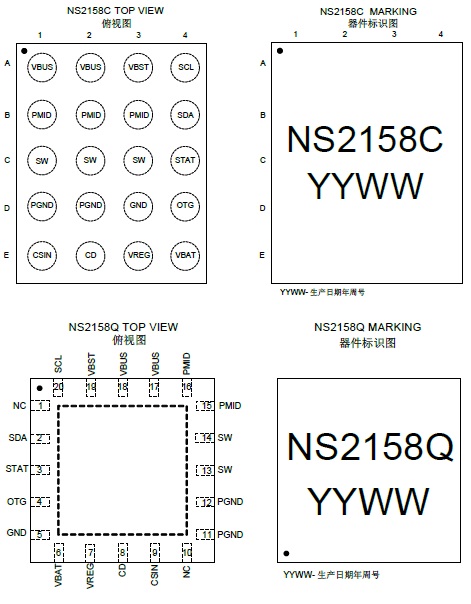

引腳分布圖

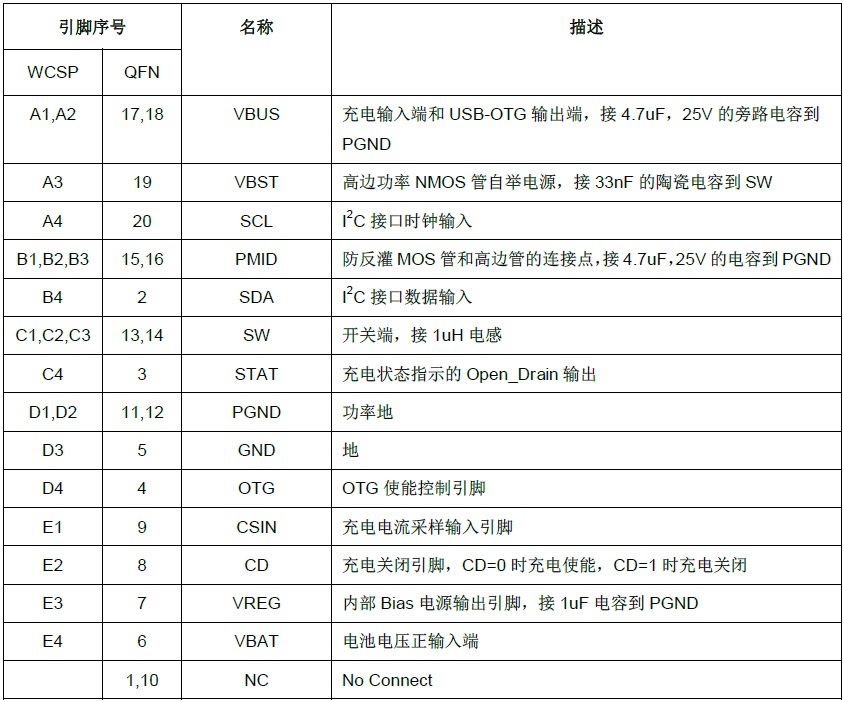

引腳定義及功能

典型應用圖
