產品概述
VAS5189是一款鋰電池充電管理與升壓DC/DC的單晶片專用IC，其應用時僅需極少的週邊器件，有效降低BOM 成本，適用于單節鋰離子/鋰聚合物電池的移動電源充放電管理。它集成高效1.0MHZ 同步BUCK 鋰電池充電管理，使用小尺寸的電感和電容最大可以達到3.0A 的充電電流，自我調整充電管理可以搭配各種形態的5V 電源進行快速充電，可程式設計電池電壓可以匹配不同型態的電芯達到電量的優化；升壓DC/DC采同步整流工作在600KHz，依輸出功率選擇外置功率MOS，實現高放電效率，IC 本體溫度低大幅提高可靠度，輸出最大達到5V/4.2A，可程式設計的限流點可使輸出達限流時維持恒定電流，不隨電池電壓與輸出電壓變化; 支援智慧判斷負載插入和拔除，進行自動升壓和自動關機，電池放電時電壓低電與過溫保護，輸出過流/短路保護等電路，確保晶片和系統安全工作；集成4 段的電池電量檢測和顯示，可以在充電還是升壓放電的狀態下有效地指示電池當前剩餘的電量，負載補償設計有效解決電量顯示因為負載變化引起跳變或回彈的問題。手電筒LED 可以輸出最大150mA 的電流，可通過按鍵控制手電筒的開關。

充電特點
 10V 輸入耐壓
 開關型充電電流
 涓流，恒流，恒壓和滿充指示管理
 1.0MHz 開關頻率, 支援1.5uH 電感
 高達 94%效率
 支援 4.20V, 4.30V, 4.35V 電池
 1.5hr 背景尾電流充電
 自我調整充電管理(VIN-DPM)
 4 段LEDs 電量顯示(兩種模式)
 異常報錯顯示
 支持邊充邊放
 可啟動手電筒功能
 多重保護:
 6.6V 輸入過壓保護(OVP)
 電池短路與電池過壓保護(BOVP)
 電池溫度檢測(50℃)

升壓特點
 小於 30uA 電池存放漏電流
 600KHz 開關頻率，共用1.5uH 電感
 5.10V 恒壓輸出, 5.82V 輸出過壓保護
 高達 92%效率
 真實的2.1A+1.0A與2.1A+2.1A同步整流輸出
 電池電壓3.15V以下低電量提示
 電池電壓2.80V 以下自動關閉輸出
 快速動態回應，支援全陶瓷電容應用
 在升壓模式下輕載自動關斷
 支援負載插入自動啟動升壓
 4 段LEDs 電量顯示(帶負載補償)
 過電流以CC 模式輸出，恒流點可調
 多重保護:
 過電流限流輸出/短路保護
 驅動外接N 溝道MOSFET 可完全斷開USB-A 口
 電池溫度檢測(60℃)

封裝
 TQFN4x4-24
 TSSOP24

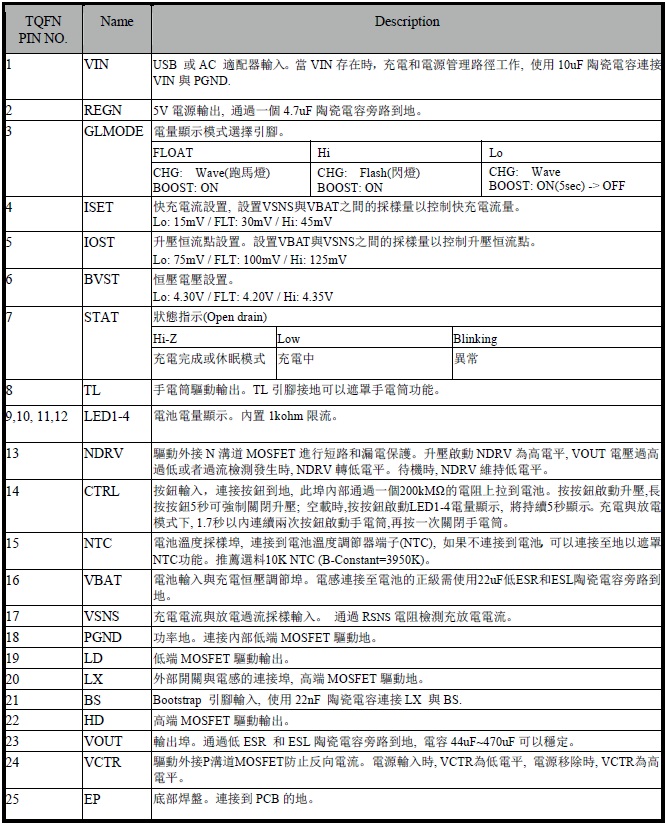

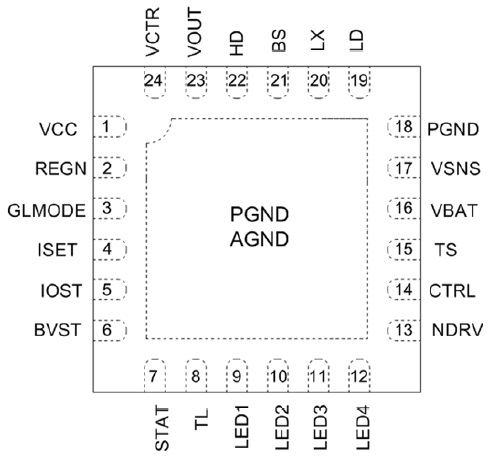

管腳排列及定義

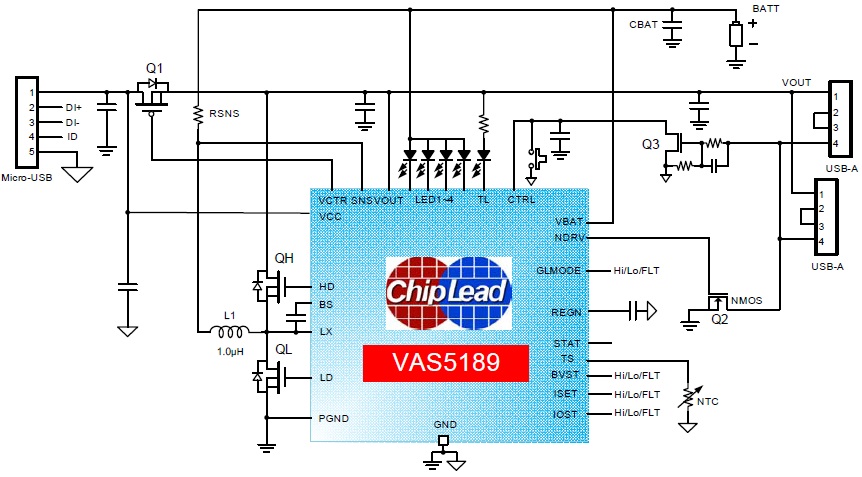

典型應用原理圖
