描述
HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達36V, 1.2 A。其內部集成了固定衰減時間的PWM電流穩壓器和2 位非線性數模轉換器，支持步進電機的全步、半步、1/4步控制，或直流電機的正向、反向、滑行模式控制。其PWM電流穩壓器采用的混合衰減模式可有效降低電機的可聞噪聲，增加步進精確度，并減小功耗。管教功能與Allegro公司的A3988完全兼容，可完全替換，價格有極大的優勢！
在PWM工作模式下，內置的同步整流控制電路能夠有效減小電路功耗。
該芯片還具有過熱關斷、欠壓鎖定以及CROSSOVER電流保護等保護功能，其無需特定的上電順序。
HR3988目前提供一種貼片封裝：帶有裸露散熱片的TQFP48 (7 mm × 7 mm)，能有效改善散熱性能。該封裝為無鉛封裝，引框采用100%霧錫電鍍。

特點
 36V 額定輸出能力；
 4 路全橋；
 可驅動2 個步進電機.
 大電流輸出；
 邏輯電源同時兼容3.3 和5 V；
 同步整流；
 欠壓鎖定(UVLO)保護電路；
 過熱關斷保護電路；
 CROSSOVER 電流保護電路。
封裝形式
帶散熱片的TQFP48

引腳信息

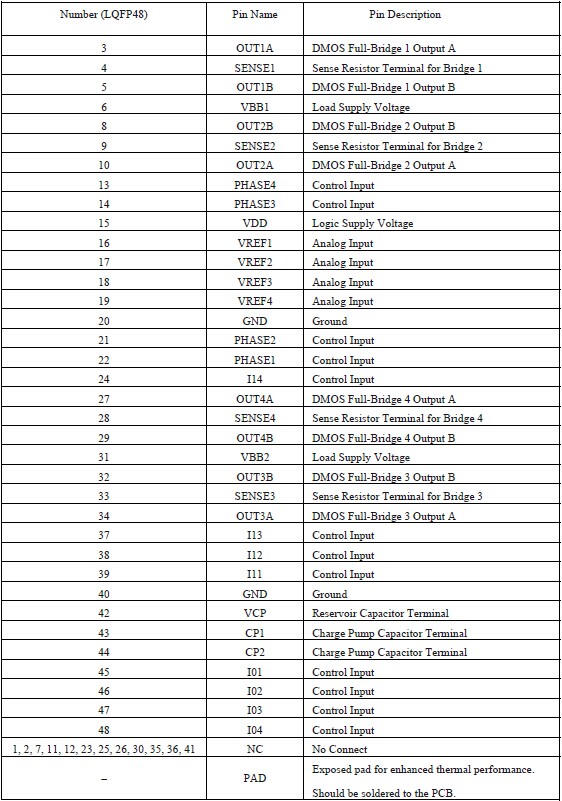

引腳定義

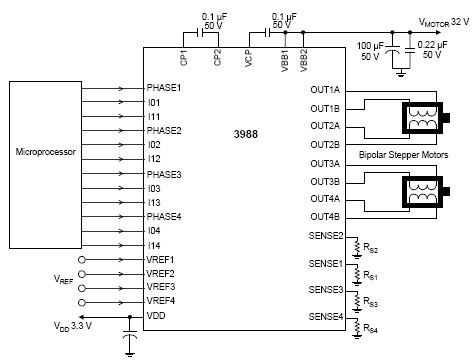

典型應用電路
