隨著醫療技術持續進步、生命科學研究不斷深入，生物電信號的精確測量在現代醫療設備中的應用愈發重要。從腦電圖（EEG）到心電圖（ECG），再到胎兒心電監測和睡眠研究，生物電信號的采集已經成為醫療設備和可穿戴設備不可或缺的一部分。與此同時，隨著對設備體積和功耗要求的提升，傳統精密采集設備逐漸顯現出體積大、功耗高、設備復雜等問題。

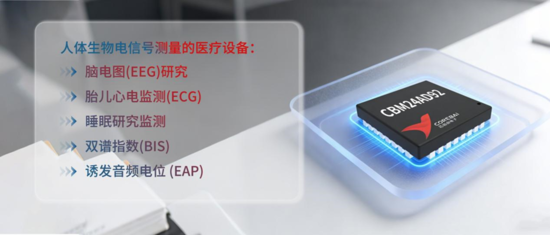

芯佰微電子 CBM24AD92-2CQ 是一款專為人體生物電信號采集設計的 2 通道 24 位同步采樣 ΔΣ 模數轉換器模擬前端（AFE），核心面向腦電圖（EEG）、心電圖（ECG）等醫療監測場景，可滿足可穿戴腦機接口、便攜醫療設備的小型化、高精度研發要求。產品憑借低噪聲高精度的信號采集能力、高集成度的硬件設計、專為醫療場景配置的功能以及工業級的穩定可靠性，精準契合生物電采集領域的研發痛點，有效解決生物電采集領域中微弱信號捕捉、設備小型化、場景適配性等核心問題，是電子工程師與產品選型負責人在生物電采集設備研發中的理想之選。
芯片以高性能電氣參數保障微伏級生物電信號的精準采集，0.01Hz～70Hz 帶寬內輸入參考噪聲低至 1.2μVpp，全溫區輸入偏置電流控制在 ±300pA，有效降低信號失真；24 位高分辨率搭配 250~16000SPS 可調采樣率，可兼顧常規低速監測與實驗室高速研究需求；-120dB 共模抑制比能高效抑制 50/60Hz 工頻干擾，0.2% FS 通道間增益匹配度保障雙路采集一致性，為多導聯信號分析提供精準數據支撐。
高集成度設計大幅簡化硬件開發流程，芯片內置 4.6V 高精度內部基準、2.048MHz 時鐘振蕩器，無需額外外接相關器件，1、2、4、6、8、12、24 倍多檔位可編程增益，可靈活匹配腦電、心電不同幅值信號采集需求。標準 SPI 接口（CPOL=0、CPHA=1）與主流 MCU / 處理器完全兼容，DAISYIN 菊花鏈輸入引腳支持多器件串聯組網，突破 2 通道限制，實現多導聯采集擴展，同時超小封裝適配高密度 PCB 布局，助力設備便攜化設計。
針對醫療生物電采集場景，芯片內置專屬功能模塊實現場景化精準適配，人體偏置 / 右腿驅動放大器憑借低噪聲、低功耗的特性實現共模噪聲抑制，電極掉落檢測模塊支持四檔可配置恒流源，能夠實時驗證電極接觸狀態；通道1可獨立配置為呼吸檢測模式，PACE引腳可實現起搏器信號的獨立輸出，單芯片便能完成多參數同步監測，內置標準測試信號還可用于自校準與系統調試，省去了額外的開發與測試成本。
芯片滿足工業級可靠性和低功耗設計要求，支持 -40℃ 至 +85℃ 的寬溫工作，具備 HBM±2kV、CDM±500V 的 ESD 防護能力，優異的熱性能可保障其在復雜環境下穩定運行。同時提供多檔功耗模式，掉電模式功耗低至 14μW，待機模式快速喚醒，模擬 4.75～5.25V、數字 1.8～3.6V 的單 / 雙極電源供電方案，適配鋰電池、USB 等主流供電形式，滿足電池供電可穿戴設備的續航需求。
應用場景
腦電圖（EEG）
CBM24AD92 - 2CQ憑借低噪聲性能和高共模抑制比，能夠精準捕捉到微弱的腦電信號，助力臨床醫師實現準確的腦功能診斷。
心電圖（ECG）
ECG作為監測心臟健康的重要工具，CBM24AD92能夠精準獲取心臟的電生理數據。借助內置的低噪聲增益放大器，該設備能夠清晰地捕捉到微弱的電流變化，進而協助醫生檢測潛在的心臟異常。
胎兒心電監測
在胎兒健康監測中，精確度是至關重要的。CBM24AD92-2CQ可用于胎兒心電圖的測量，幫助醫生進行實時監控，并確保數據的可靠性與精準性。其具備的低功耗特點，也使得這一應用成為便攜式監測設備的理想選擇。
睡眠監測與生物電信號監測
對于睡眠研究及其他生物電信號的實時采集，CBM24AD92-2CQ提供了高分辨率的信號采集能力，能夠滿足高精度生理信號的需求。其內建的多路復用器、測試信號源和電極監測功能，使其在這些高要求的應用場景中表現優異。 |
