FOC(Field-Oriented Control)算法的核心價值在于通過坐標變換與解耦控制,實現對電機轉矩和磁通量的獨立調節。其具體原理可通過模塊框圖的功能推導如下:

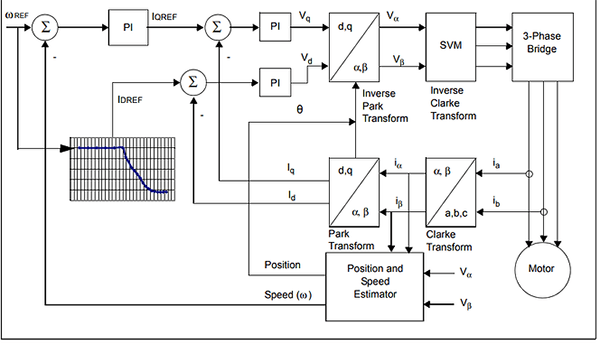

永磁同步電機(PMSM)無傳感器 FOC 控制的核心邏輯框架
1.解耦控制:將耦合三相電流轉化為獨立轉矩 / 磁通量分量
FOC 框圖的核心在于克拉克變換(Clarke Transformation,三相靜止坐標系→兩相靜止坐標系)和帕克變換(Park Transformation,兩相靜止坐標系→兩相同步旋轉坐標系),這兩種變換的本質是數學解耦:
三相定子電流(Ia, Ib, Ic)通過克拉克變換轉換為兩相靜止電流(Iα, Iβ);
再通過派克變換轉換為同步旋轉坐標系下的轉矩分量 Iq 和磁通量分量 Id(與轉子磁場方向一致)。
由于 Iq 和 Id 在旋轉坐標系中為直流分量,可通過獨立 PI 控制器分別調節(類似直流電機中電樞電流與勵磁電流的控制),徹底解決三相交流電機中 “轉矩與磁通量耦合” 的問題。
2.精準調節:轉矩與磁通量的獨立 PI 控制
框圖中 Iq 和 Id 的獨立 PI 控制器是 FOC 實現精準控制的關鍵:
Iq 環(轉矩環):直接控制電機輸出轉矩,實現極快的轉矩響應(如負載突變時,Iq 可在 10ms 內調節至目標值);
Id 環(磁通量環):控制定子磁場與轉子磁場的夾角(始終保持 90°),最大化 “轉矩 / 電流比”(即相同電流下輸出更高轉矩),同時避免磁飽和。
3.正弦輸出:將解耦分量還原為三相驅動信號
經 PI 調節后,Iq 和 Id 通過反派克變換回到兩相靜止坐標系(Iα, Iβ),再通過 SVPWM(空間矢量 PWM)生成正弦三相電壓信號,驅動逆變器輸出穩定三相電流:
與方波控制相比,正弦電流可消除轉矩脈動(波動 < 1%),降低電機振動與噪音;
與標量控制(V/F 控制)相比,FOC 的正弦輸出使電機在全轉速范圍(5%~100% 額定轉速)保持高效率(效率 > 95%)。
4.動態響應與多模式適配
FOC 框圖還體現了 “速度環 - 轉矩環 - 電流環” 的三閉環級聯控制:
最外層速度環根據目標轉速(如電位器給定)輸出轉矩指令;
中間轉矩環(Iq 環)將轉矩指令轉換為電流指令;
最內層電流環(Iq、Id 環)直接控制電機輸入電流。
該結構使 FOC 支持轉矩模式、速度模式、位置模式等多場景需求,具備極快的動態響應能力(如電梯啟動時的轉矩階躍響應)。
總結:FOC 算法的不可替代性
FOC 是唯一實現 “轉矩與磁通量解耦 + 精準 PI 調節 + 正弦輸出” 的算法,使其在性能(轉矩精度、調速范圍)、效率(節能)和可靠性(低振動、低噪音)上遠超傳統控制方法(如標量控制、方波控制),成為中高端 PMSM 控制的首選方案。 |
