3.3V供電的STM32開發板，輸出24V的工業傳感器，如果把它倆直連在一起，會發生什么？把不同電平的芯片或者開發板直連，你是不是也做過類似的事？運氣好只是讀不到信號，嚴重的話可能會導致芯片或開發板直接燒毀。
這時候，就需要一個“調解員”了。本期貿澤科普實驗室，就來聊聊電平轉換這個“調解員”——
為什么需要電平轉換
在我們平時的設計中，經常遇到以下兩種需要電平轉換的情況：
1）電壓不匹配

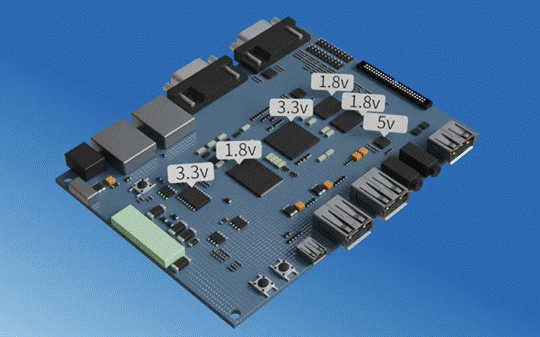

在數字電路和嵌入式系統中，不同的芯片或模塊可能使用不同的電壓標準，如1.8V、3.3V、5V、12V、24V等。當這些不同電壓的芯片或模塊需要進行通信時，如果直接連接，可能會導致信號傳輸混亂，甚至損壞芯片。因此，需要進行電平轉換，以確保信號能夠在不同電壓系統間正確傳輸。
2）邏輯電平不兼容
除了電壓不匹配外，不同的邏輯電平標準（如TTL、CMOS、LVCMOS等）之間也存在不兼容的問題。這些邏輯電平標準具有不同的電壓范圍和邏輯電平定義，因此需要進行相應的轉換以確保信號的正確傳輸和處理。電平轉換可以實現不同邏輯電平標準之間的轉換，從而解決兼容性問題。
電壓不匹配的電平轉換
電壓不匹配主要有三種情況：
第一種：芯片的數字I/O口與外部模組電平不匹配，也就是視頻開頭單片機與傳感器的情況，傳感器或驅動器的輸出電平與單片機I/O電平不匹配。

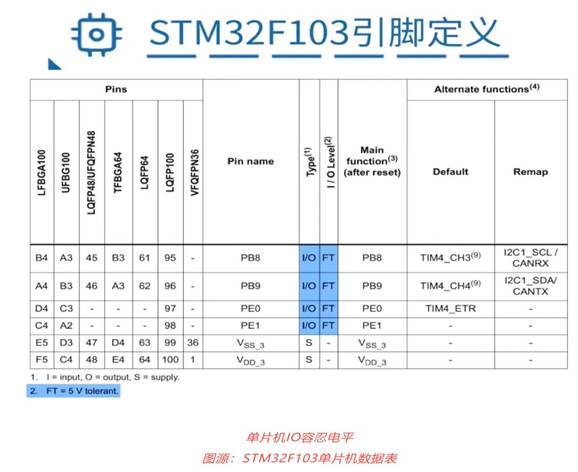

舉個例子，有的工業傳感器采用的是24V供電，如果單片機想要采集傳感器的數據，那么單片機的IO口要能承受24V的電壓，然而現在大部分的單片機都是3.3V供電，那么IO口肯定是承受不了24V的，這個時候，就需要在傳感器與單片機中間增加一個電平轉換電路，把24V信號轉成單片機可以容忍的電平范圍。

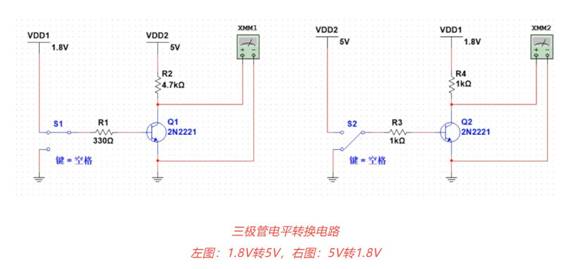

針對這種情況的電平不匹配，可以使用三極管進行電平轉換。下圖就是經常使用的三極管電平轉換電路。這兩張圖分別是1.8V轉5V和5V轉1.8V。
以1.8V轉5V為例，當開關S1接到1.8V時，Q1導通，Q1集電極的電壓為0V，當S1接地時，Q1截止，Q1集電極的電壓為5V，5V轉1.8V也是同理。

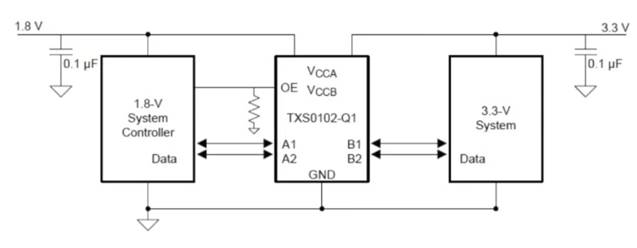

用三極管轉換的優點是電路簡單，成本低，也有缺點，通訊速度受三極管的開關速度限制，通訊速度過低的時候還好。如果需要高速通訊的時候，就需要使用專門的高速電平轉換芯片啦，例如TI的TXS0102DCUR，可以同時轉換2路電平，在推挽模式下，轉換速率可高達24Mbps。當然，不同的轉換通道或轉換速率，都有專門芯片可以使用。
第二種：芯片的模擬I/O口與外部模擬量量程不匹配。

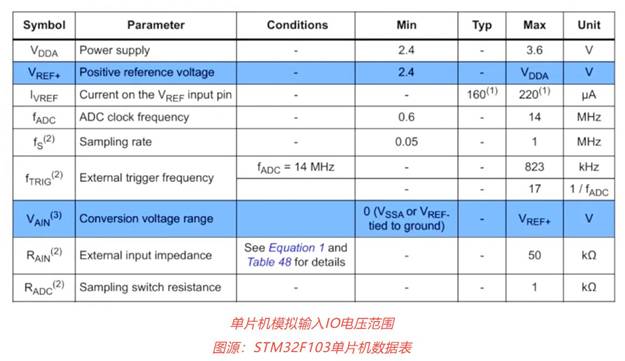

常見的就是ADC數據轉換，單片機模擬I/O的有效輸入范圍是0-VRef，當模擬信號輸入超出VRef或超出芯片的VDD電壓后，就會造成量程溢出或模擬I/O口永久損壞，而我們使用的模擬量輸出又是花樣百出，例如0~5V、-2.5V~2.5V、0~10V或4~20mA信號等，這個時候就需要將這些外部的模擬量轉換為單片機能測量的0~VRef信號。
這種場景的電平轉換比較麻煩，沒有集成芯片可以用，常用的就是電阻分壓+運算放大器的轉換方案，下圖分別為常用的電壓采集和電流采集電路，在電壓采集電路中，輸入模擬量為5V，利用分壓電阻，輸入到電壓跟隨器的電壓就是2.5V，那么輸出就是2.5V。在面對不同模擬量時，只要選擇合理的電路轉換模型就可以了。
第三種：芯片的通訊接口轉換。

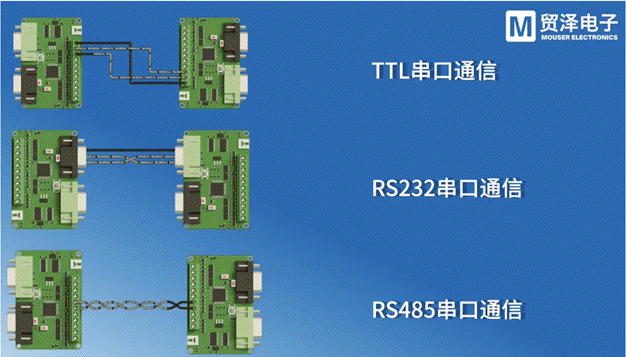

常用的通訊協議，比如RS485、RS232、CAN，有不同的電平標準，這些通訊電平在單片機內部沒有集成，如果想要使用這些通訊方式，就需要使用電平轉換。

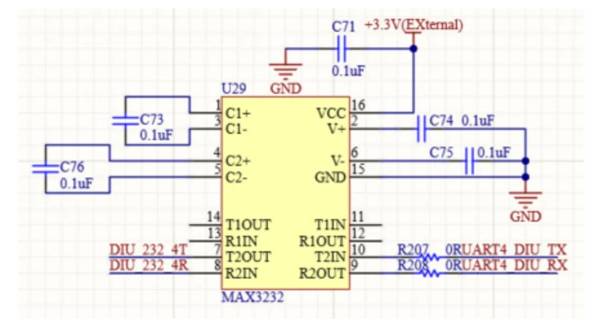

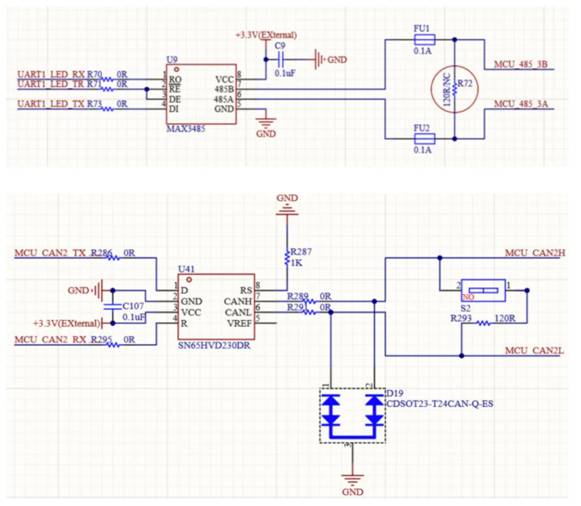

通訊接口的轉換非常簡單，直接選用對應的通訊芯片就可以了。例如，RS485通訊時可以選擇MAX485，RS232可以用MAX232，CAN可以選SN65HVD230DR，方案基本都是固定的，按照對應芯片的數據手冊設計電路就沒什么問題。
邏輯電平不兼容的電平轉換
邏輯電平，用來表示數字信號狀態的電壓水平。在數字系統中，二進制的1和0就是用邏輯電平來表示，邏輯高電平通常表示為1，邏輯低電平通常表示為0。邏輯電平的穩定性對于正確地識別和處理數字信號是至關重要的。
有2種廣為熟知的邏輯電平：TTL邏輯電平和CMOS邏輯電平。TTL邏輯電平的全稱是晶體管-晶體管集成邏輯電平，比如說我們現在用的74系列的一些芯片，它就是TTL電平。而CMOS邏輯電平是互補對稱金屬氧化物半導體邏輯電平。通常是指電路中很多器件是由PMOS晶體管或者是NMOS晶體管來構成的。

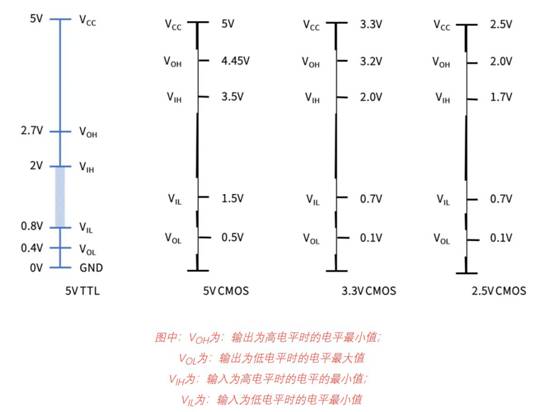

TTL和CMOS都有自己的邏輯電平標準，也就是對應1和0 的電平。

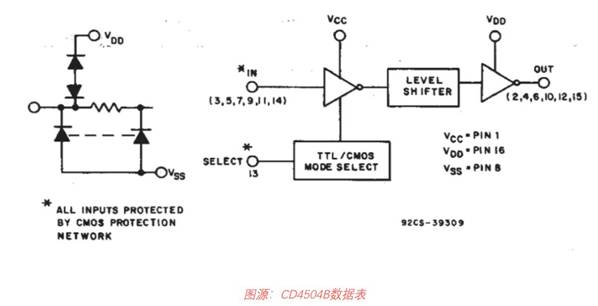

由上圖可以看出，TTL邏輯電平與CMOS邏輯電平之間存在差異，但是，我們通過分析發現，他們的電平在一定區間是有兼容性的，既然能兼容，那是不是可以不轉換，這是不可以的，這里舉個例子，以5VTTL和CMOS對比，比如一個信號速率為10GHZ，在TTL電平下，確定為高電平是2V以上，而在CMOS電平下，確定為高電平是3.5V以上，之間差了1.5V，我們都知道，信號的上升是需要時間的，在10G的速率下，這個確認電平的時間差值就非常重要，這個時間差會造成信號時序錯誤，終將導致信號傳輸失敗，所以TTL與CMOS邏輯電平之間也需要進行轉換，通常TTL轉CMOS需要使用專門的轉換芯片，例如CD4504B，它就可以實現TTL轉CMOS。
不論是電壓不匹配的電平轉換，還是邏輯電平之間的電平轉換，轉換的形式有多種，上面介紹的只是其中一種方式，但只要記住電平轉換的目的就是讓電平兼容，用什么轉換都是可以的。
雖然這些電平轉換電路并不復雜，但是畢竟還是需要額外的器件搭建。有沒有可能把轉換電路集成到單片機里或者把I/O耐壓提高呢？這跟單片機的低功耗以及高速度有關，低壓可以帶來更小的損耗，如果加入這些轉換電路，會增加功耗，還降低了芯片的靈活性。既然無法集成到內部，那么問題又來了，為什么不統一電平標準呢？這是個好問題，跟全世界的充電插頭無法統一一樣，每個芯片都是有自己的標準，統一真的很難。
|
