試著回想一下，有沒有哪一刻您沒有使用過任何類型的電機？從家中的吊扇到汽車的車窗，再到醫院里精密的手術器械——電機已成為現代技術的基石，消耗了世界上一半以上的電力。提高能效可以顯著降低全球電力需求，而性能最佳的電機則配備了智能控制。

Qorvo公司應用工程師José Quiñones在其2024年的白皮書《無刷直流電機及其驅動器的設計挑戰與注意事項》中，深入探討了無刷直流（BLDC）電機所面臨的挑戰及其具備的優勢。“電機的使用已有100到150年的歷史。”José說道，“最初它們非常簡單，只需連接到電源即可工作。然而，這并不是執行電機驅動任務的最有效方式，因此您可以想象在過去的一個世紀里，對這些電機提出了怎樣的要求。它們不得不變得更加復雜，控制它們的設備也是如此。”

“在過去的12年里，我們一直致力于將電機控制集成到單個芯片中，以使應用更加緊湊。這樣做還可以節省成本。有些應用確實需要較小的空間占用，比如電池驅動的電鉆；其所有的可用空間基本上就在您的手掌大小之內。這就帶來了許多設計上的挑戰，但如果您能克服這些挑戰，也將獲得諸多益處。”

復雜的控制系統

• 需要復雜的控制算法來優化性能

• 需要強大的處理能力和先進的軟件來優化運行

電機選型

• 根據應用要求（例如連續與間歇扭矩、速度等）選擇合適的電機類型

• 確保與現有系統兼容并滿足性能預期

傳感器集成

• 決定傳感器的類型和位置，以實現精確的轉子位置檢測

• 平衡不同傳感技術（如霍爾效應傳感器和光學編碼器）的成本與性能

熱管理

• 有效消散功率電子設備和電機運行產生的熱量

• 在不同運行條件下保持性能及使用壽命

BLDC電機的優勢

高效能

• 效率可達96%以上，從而實現顯著的節能效果

• 由于耗電量減少，生命周期成本降低

使用壽命長

• 由于沒有電刷磨損，維護需求極低

• 在各種應用中經久耐用，可靠性高

緊湊且輕便

• 更高的功率密度允許設計更為緊湊的電機

• 非常適合對空間和重量有嚴格要求的應用

性能增強

• 通過先進的驅動電子設備精確控制速度和扭矩

• 運行平穩，扭矩紋波更小；尤其針對正弦換向

應用廣泛

• 適用于從小型手持工具到大型工業機械的廣泛領域

• 可與電池供電系統和市電供電系統靈活配合

Qorvo的BLDC電機控制解決方案

José表示，為充分利用這些優勢，必須有一種方法來控制電機的不同電氣參數。“這一切都需要大量的細致調整，這正是電機控制器發揮作用的領域。在這種情況下，我們提供的電機控制器內置了實現所需智能的微控制器。”

Qorvo帶來集成解決方案，以解決BLDC電機控制的挑戰。其推出的PAC5xxx系列電源應用控制器™（PAC）集成了BLDC電機控制所需的所有必要功能：

• 高度集成：結合了三相門極驅動器、電源管理、模擬前端、多個通信接口和傳感器接口

• 可配置且可更新：允許針對特定電機進行現場更新和自動調整

• 全面保護：包括針對過流、欠壓、過壓和過溫的保護

• 節省空間和成本：最大限度減少對板載空間的需求以及元件數量，縮減物料清單（BOM）和組裝成本

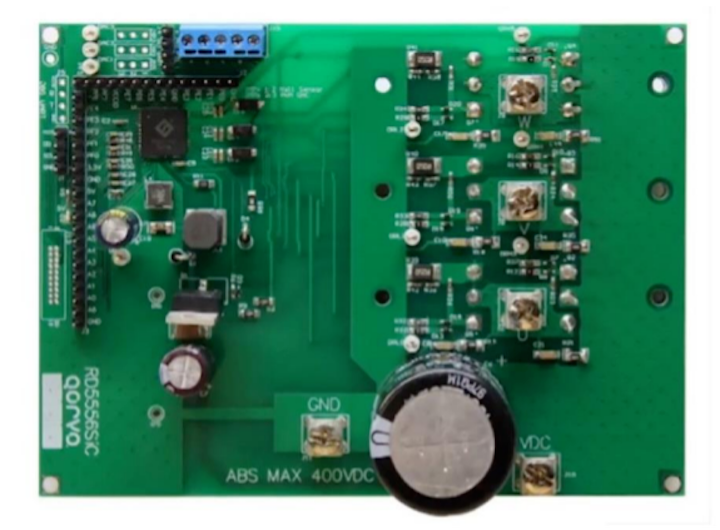

此參考設計示例為RD5556；

展示了Qorvo的PAC5556電機控制器和

碳化硅（SiC）FET共源共柵結構功率開關。

PAC系列簡化了BLDC電機的實施，確保了各類應用中的高性能、高效率和可靠性。

“為了安全起見，我們開發了一條新的驅動器產品線，具有以下兩大特點。我們將這些安全措施從軟件層面轉移到了硬件層面。借助硬件實施方式，可以快速停止電機，并通過硬件而非固件來禁用功率級。這確保了潛在的固件故障不會干擾和危及安全性。這種冗余性提高了安全性；特別對于某些安全至關重要的電動工具；例如，電鋸！”

BLDC電機盡管初始成本高、結構復雜，但卻具有無與倫比的效率、使用壽命和性能優勢。利用Qorvo PAC系列等集成控制解決方案來克服設計挑戰，各行業都可實現顯著的節能和運營改進。“我們的工具讓設計師的工作變得更加輕松，”José如此說道。
