本應用筆記介紹了如何使用數模轉換器來產生正弦波形輸出。該文檔還描述了規格、操作檢查條件、硬件以及使用 RL78/G14 組 MCU 中的 DAC、數據傳輸控制器和事件鏈接控制器的軟件和示例代碼。

規格

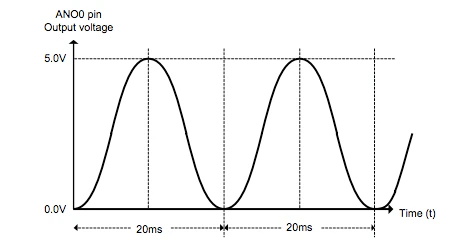

使用 D/A 轉換器從 ANO0 引腳輸出模擬電壓。模擬電壓輸出從 0.0 V 開始。輸出電平每 200 ?s 變化，正弦波形為 50 Hz（1 個周期：20 ms）

　
正弦波、DA 轉換器、模擬電壓

　

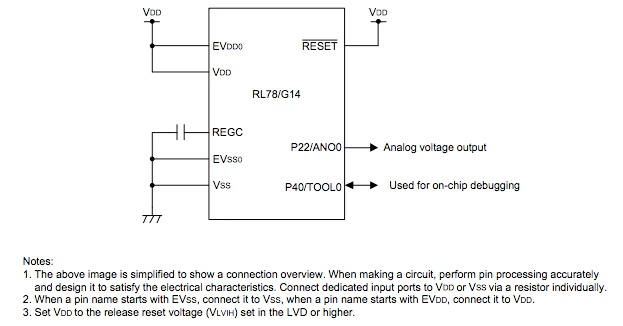

圖 2 顯示了本文檔中使用的硬件配置。

軟件：操作概述

使用 DAC0 從 ANO0 引腳輸出模擬電壓。DAC0 轉換操作啟用后，模擬輸出電壓立即為 0.0 V。在間隔定時器模式下使用 TAU0 通道 0 (TAU00)，并每 200 ?s 生成中斷。通過 TAU00 計數結束中斷啟動使用 ELC 的 DAC0 的模擬輸出電壓轉換。同時啟動 DTC，并將 D/A 轉換值表中存儲的值傳送到 D/A 轉換值設置寄存器 0（DACS0）。

D/A轉換表：

該表格每隔 200 ?s 將模擬輸出電壓的值從 0.0 V 切換至 5.0 V，并在 VDD 為 5.0 V 時每 100 次輸出 1 個周期：50 Hz 的正弦波形。
