| ACM6753是蘇州至盛半導體推出的一款18V/3A三相無感BLDC(無刷直流)電機驅動IC、180˚正弦，集成驅動算法+預驅+MOS ，內置電流檢測.全集成SOC方案，不用外掛MOS，外圍器件只有幾個電阻電容即可。廣泛適用于風機，水泵，散熱風扇等高效，靜音的應用。
正弦波控制和方波控制有什么區別呢？
01 什么是直流無刷電機？
無刷直流電機是在有刷直流電動機的基礎上發展來的，具有無極調速、調速范圍廣、過載能力強、線性度好、壽命長、體積小、重量輕、出力大等優點，解決了有刷電機存在的一系列問題。由于無刷電機沒有電刷進行自動換向，因此需要使用電子換向器進行換向。無刷直流電機驅動器實現的就是這個電子換向器的功能。
02 無刷電機的控制方式
目前直流無刷電機的控制主要分兩大類：方波控制（梯形波控制）與弦波控制，這兩類控制方式的原理分別是什么呢？

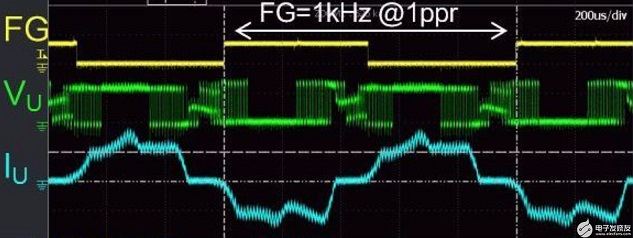

（1）方波控制：通過霍爾傳感器獲得電機轉子的位置，然后根據轉子的位置在360°的電氣周期內，進行6次換向（每60°換向一次）。每個換向位置電機輸出特定方向的力，因此可以說方波控制的位置精度是電氣60°。由于在這種方式控制下，電機的相電流波形接近方波，所以稱為方波控制。

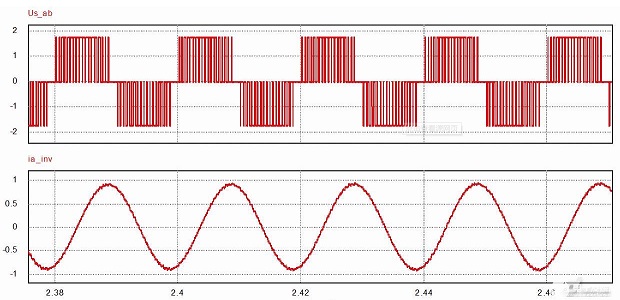

（2）弦波控制：使用的是SVPWM波，輸出的是3相正弦波電壓，電機相電流為正弦波電流。可以認為在一個電氣周期內進行了多次的連續變化換向，無換相電流突變。顯然，正弦波控制相比方波控制，其轉矩波動較小，電流諧波少，控制起來感覺比較“細膩”。
03 方波與弦波特點
方波控制特點
（1）價格便宜。驅動器算法簡單，開發難度低，開發成本較低，且本身硬件成本比弦波控制成本低；
（2）加減速簡單粗暴，類似于轟油門，但也容易過沖；
（3）匹配電機簡單，對電機霍爾相位、相電感、相電阻要求低；
弦波控制特點
（1）運行平穩，轉矩波動小。類似伺服的控制，運行效果順暢，不易受負載變動而波動；
（2）更加穩定可靠，使用壽命高。弦波控制避免產生尖峰電流的沖擊，而方波控制易產生尖峰電流，對mos管及電機進行沖擊，容易影響使用壽命；
（3）安靜，噪聲小。電機運行時方波控制可明顯聽到“吱吱吱”的電流聲，弦波控制電流聲極小；
（4）效率高，節能減排。弦波控制比方波控制電機的使用效果更高，輸出同等功率所需電流更低；
（5）算法難度較高，成本相對方波控制會高一點；
04 如何選擇方波與弦波驅動
既然無刷電機的控制方式有弦波與方波兩種，那該如何選擇呢？
（1）對運行效果、性能、穩定可靠性沒有太高的要求，追求低成本，選方波驅動器；
（2）想要運行效果好、穩定可靠性高、靜音、耗電低效率高，選弦波驅動器； |
