| 安森美推出ecoSpin系列，重新定義無刷直流電機控制 |
|
|
| 文章來源：永阜康科技 更新時間：2022/11/16 9:46:00 |
在線咨詢： |
| |
ecoSpin™無刷直流電機控制方案含嵌入式柵極驅動器和微控制器引擎，可在高達600 V的電壓下可靠地工作，且功率可擴展
領先于智能電源和智能感知技術的安森美（onsemi, 美國納斯達克股票代號：ON），推出新的ecoSpin™系列無刷直流（以下簡稱“BLDC”）電機控制器。安森美通過將控制和驅動功能整合在一個完整的系統級封裝（SiP）中，簡化了用于暖通空調(HVAC)、制冷和機器人等應用中的高壓電機控制系統的開發。

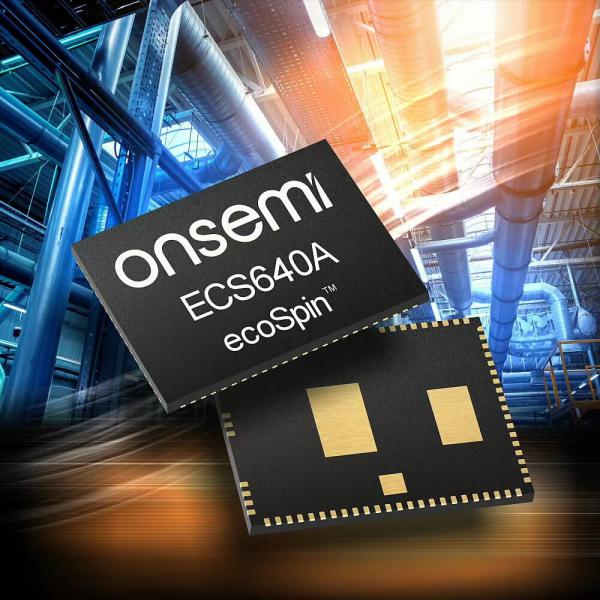

ecoSpin系列的首個器件是ECS640A，這是一款三相BLDC電機控制器，可在高達600 V的高壓下可靠地運行。小尺寸的ECS640A含可靠的柵極驅動器、Arm® Cortex-M0+微控制器、三個檢測放大器、三個升壓二極管，并支持有傳感器或無傳感器電機控制架構。
安森美工業方案分部副總裁Michel De Mey說：“采用這高度集成的方案可縮短上市時間，因為這消除應用上的設計周期，在要求擴展BLDC電機功率等級時簡化了方案重用。這方案取代許多更大、更復雜的器件，可靠性得以提高，同時PCB布線面積比分立方案縮小約20%，從而使得整體方案小巧緊湊。”
這集成在單個IC封裝中（10×13毫米）的方案，優化了功率級布局和降低噪聲，從而重新定義了BLDC電機的控制性能。只需簡單地更換分立功率器件和更新軟件，該方案就可在其他平臺上快速重用。物料單(BOM)的精簡簡化了因采購許多不同分立器件而帶來的挑戰。
為了優化性能，ECS640A支持傳統的電機控制技術，包括梯形控制和矢量控制。此外，內部的Cortex M0平臺也可以支持更先進的直接磁鏈和轉矩控制算法，這些技術可以在較寬的速度范圍內改進對電機磁鏈和轉矩的控制，電源能效可提高3%至5%。
ECS640A采用緊湊的系統設計和方便用戶的工具來加快設計進程，為BLDC電機控制帶來了新的易用性水平。 |
| |
|
|
|
|
|
| |
| |
| |
 |
