引言
鋰電池廣泛應用于各種移動電子設備，如便攜數碼、燈具、玩具、小家電及電動工具等產品，應用于單節鋰電的充電芯片的出貨量非常巨大。
充電芯片分為線性充電和開關型充電管理。線性充電芯片體積小、易于使用、無噪聲及輻射傳導干擾、成本低廉，市場上比較熟悉通用的型號是4054及4056；但是效率低發熱量大，無法滿足1A以上大電流充電應用。開關型充電芯片以其高效率而聞名，可貼片小型封裝輸出較大的充電電流。但與線性充電芯片相比，外圍電感器需要更大的電路板空間，增加了BOM成本和設計復雜性，且需考慮EMI輻射干擾。
選擇哪種類型的充電芯片主要取決電池容量及充電時間的要求。通常，由于小型PCB尺寸、簡單的設計和較低的成本、小型電池和低充電電流應用，如可穿戴設備、物聯網（IoT）等都優選線性充電芯片。智能手機、平板電腦和小家電等大容量及多電池并聯應用將優先使用開關型充電管理芯片。
針對大容量單節鋰電池的應用，深圳市永阜康科技有限公司現在大力推廣一顆業內首款采用SOT23-6簡易封裝、開關型2A單節4.2V鋰電充電芯片-CS5918，該芯片外圍元件少，應用簡單，極具性價比，具有廣泛的市場應用前景。
概要
CS5918R是一款5V輸入，支持單節鋰電池或鋰離子聚合物電池的降壓充電管理IC。CS5918R集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5918R轉換器具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。
CS5918R內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。
CS5918R具有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護以及芯片溫度保護。此外芯片通過外接的LED指示燈對充電過程實現全程監控。
CS5918R提供了纖小的SOT23-6L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
同步降壓充電
充電電流外部可調
±0.75%電池恒壓精度
輸入自適應電流限制，防止拉垮適配器輸出
最大充電時間限制
內置功率MOS
充電狀態指示
芯片過溫保護，芯片溫度自適應調節
輸入欠壓和過壓保護
電池短路和過壓保護
CS5918應用信息
1、CS5918腳位圖

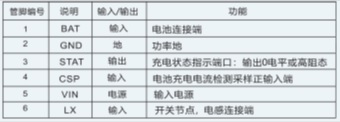

2、CS5918管腳說明

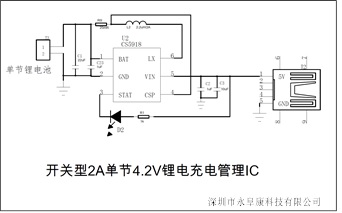

3、CS5918 DEMO板原理圖
4、CS5918 DEMO板PCB頂層設計圖

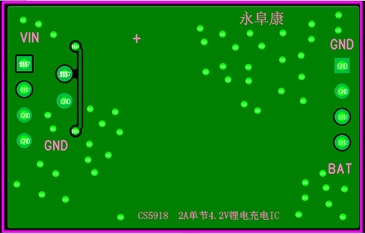

5、 CS5918 DEMO板PCB底層設計圖

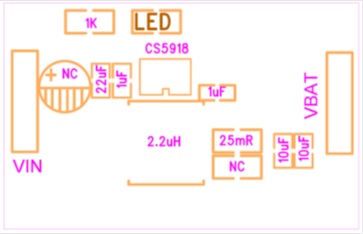

6、CS5918DEMO板貼片圖

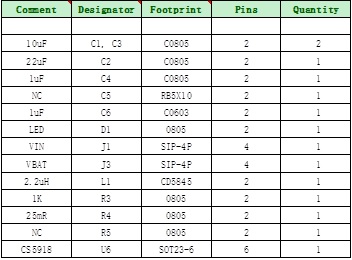

7、CS5918DEMO板物料清單
8、CS5918DMEO板實物圖
