LED過溫度保護線路
LED的認識，相信大家對其的應用都有所了解了，小編收集和整理了一些LED過溫度保護線路的資料，今天將會為大家詳細的講解LED過溫度保護線路的知識，希望大家都能好好的瀏覽以下的內容。
在使用高亮度LED做光源時，最困擾使用者的便是其所產生的熱。當此類LED在應用時雖可發出足夠的光，有效減少LED的使用數目，但其所產生的另一個副產品即是熱。在正常的使用條件下，多少LED電流會對LED產生多高的溫度是可預期的。但當故障發生時，過高的溫度會使LED的亮度產生衰減甚至對會損壞LED，因此LED的過溫度保護線路是必要的。
本文提供一LED過溫度保護線路以保護LED因故障產生過熱的情形而損壞LED。本文同時提供一設計流程供使用者參考。

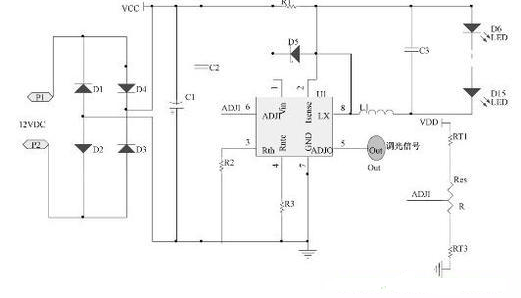

圖1為聚積科技出產的定電流控制IC，MBI1801，搭配LED過溫度保護線路。圖中的負溫度系數熱敏電阻(NTC Thermistor)可接在LED板上以感測LED的溫度。當LED的溫度升高時，熱敏電阻的阻值會隨之降低，此時V2電壓也會隨之升高。當V2電壓超過V1的電壓值時，LED的電流會開始下降直到溫度平衡，反之亦然。
LED過溫度保護的設計流程
LED過溫度保護電路的設計流程如下所示
1. 定義負溫度系數熱敏電阻阻值對溫度的變化曲線
負溫度系數熱敏電阻是本應用線路中最重要的組件，本文即是利用其阻值對溫度的變化曲線來設計的。
因此定義出其阻值對溫度的變化曲線是首要的。
LED過溫度保護線路
2. 決定R2和R3
MBI1801需要一個電阻(Rext)以決定LED的預設電流，將其阻值拆成兩個電阻，R2和R3，便可以得到過溫度保護線路中的V1電壓值。
3. 決定R4
當V1電壓決定了以后即代表該保護線路的啟動電壓也隨之決定了。設定V2電壓等于V1，并找出熱敏電阻在過溫度保護點的阻值后，R4的阻值便可由下式得到
R4 = RNTC,tp/ [(VDD / V2) –1]..................................................(1)
其中RNTC,tp為熱敏電阻在過溫度保護點的阻值。為了簡化計算，在本式中筆者省略了二極管D2的順向電壓。
4. 選擇二極管D2
二極管D2的目的在于確保當V2電壓小于V1時，V1電壓值不會被V2所影響。但如果D2的順向電壓太高的話又會產生額外的誤差，因此筆者建議使用低順向壓降的蕭特基二極管。
5. 降低的LED電流
當V2電壓高于V1時，V1電壓會被拉高并降低LED的電流直到溫度平衡。此時的LED電流可由下式計算得到
V1 = V2 –F,D2.................................................................(2)
ILED= [(VR-EXT– V1) / R2] x 945.................................................(3)
其中VF,D2為D2的順向電壓，ILED為LED電流，VR-EXT為MBI1801 R-EXT pin的電壓。
總之，本文“LED過溫度保護線路的設計”主要講解了LED過溫度保護的設計流程內容，通過本文的講解，相信大家對LED過溫度保護線路的認識會越來越深入，希望本文能對大家的工作有一定的指導作用。 |
