為此，元芯半導體推出新一代全集成同步降壓轉換器系列，精準覆蓋48V/72V供電系統。該系列芯片在4-100V寬輸入范圍內可實現高達97%的轉換效率，并提供5A/10A持續輸出能力。通過可編程開關頻率（50kHz-3MHz）與頻率擴展功能，能顯著降低EMI干擾；憑借全集成MOSFET結構與優化的熱設計，可在空間受限的場合實現高效散熱與長期可靠運行，有力應對上述高端應用的嚴苛要求。

YX20652/YX201052是基于全集成功率MOSFET技術的高性能同步降壓轉換器。其中，YX20652支持4V至60V的寬輸入電壓范圍，可提供高達10A的輸出電流；而YX201052則進一步將輸入電壓范圍拓展至4V–100V，輸出電流為5A。兩款器件均憑借全集成功率管設計與先進封裝工藝，實現了高達97%的轉換效率，大幅減少了外圍元件數量與PCB布局面積，有助于系統實現更高功率密度與更優整體成本效益。

在功能方面，二者均支持并聯與錯相控制，便于系統功率的靈活擴展，并能有效抑制輸入/輸出紋波、優化電磁兼容性，從而顯著提升系統穩定性與運行可靠性。兩款轉換器可廣泛適用于工業自動化、通信電源、車載電子、高端計算設備及消費電子等高要求應用場景。

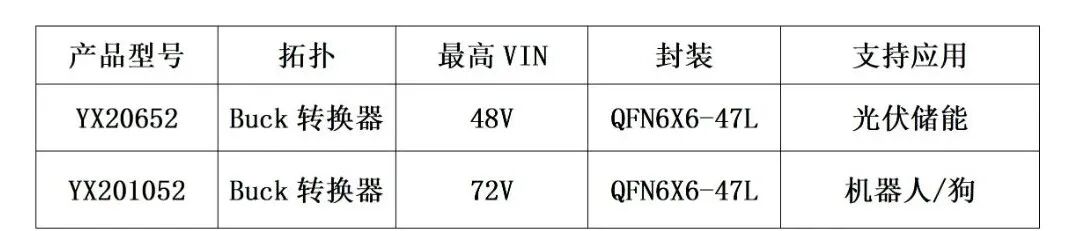

YX201052產品介紹

YX20652/YX201052應用框圖如下圖所示:

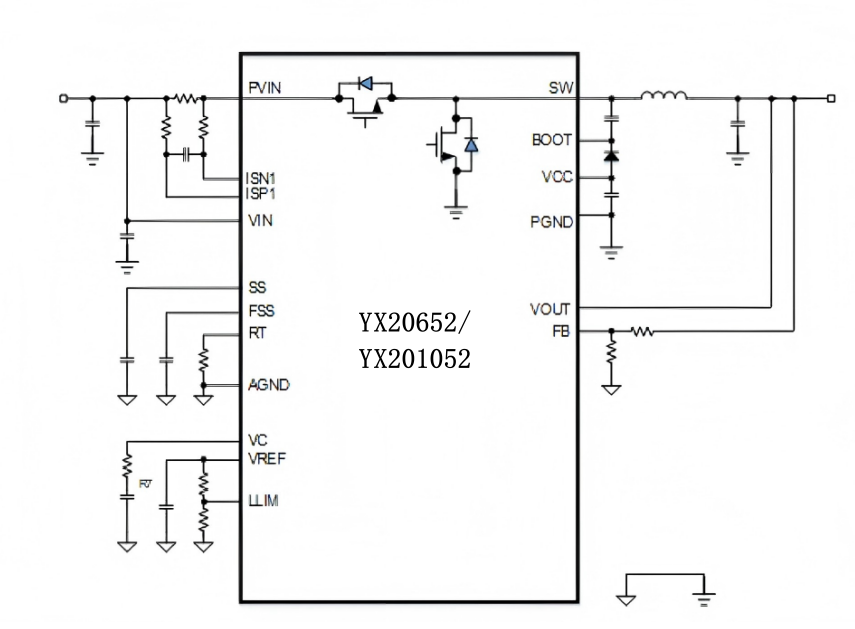

圖1 YX20652/YX201052應用框圖

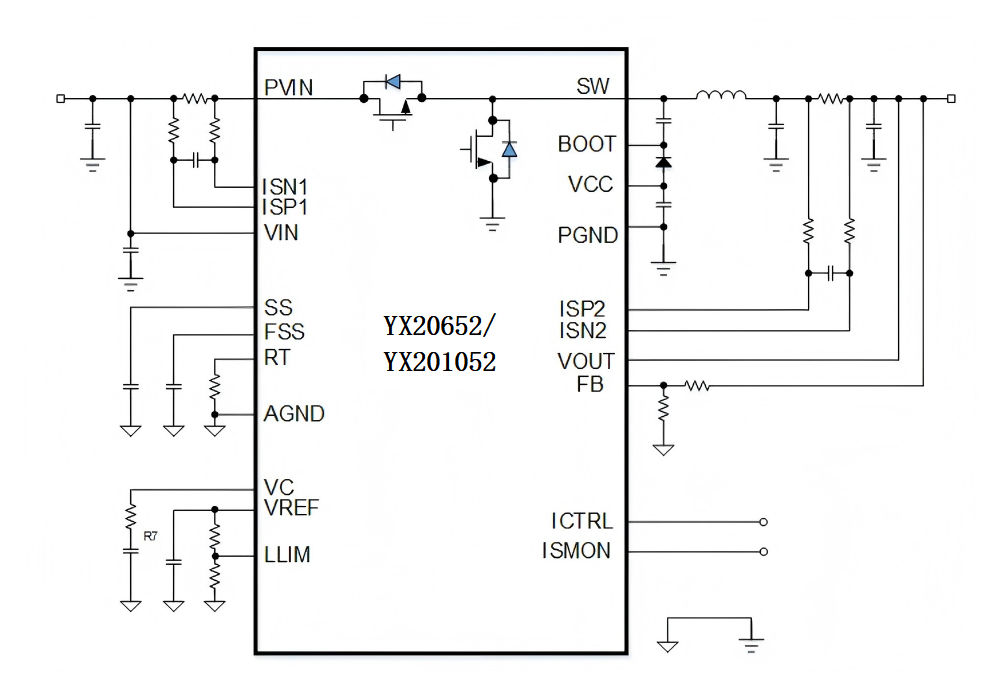

圖2 YX20652/YX201052應用框圖 （帶輸出恒流調節和監測）



調光

產品特點

YX201052與YX206052均支持40ns與80ns兩檔死區時間調節，用戶可根據MOSFET特性與效率要求進行靈活配置。

YX20652/YX201052應用場景

YX20652和YX201052應用場景非常廣泛，包括但不限于：

（1）Buck類電源: 適用于光伏儲能等各種需要降壓轉換的電源系統

（2）消費類電子: 如智能手機、平板電腦、筆記本電腦等

（3）工業類設備: 如人形機器人、機器狗、工業控制設備、自動化設備、小型儲能設備等

（4）汽車類應用: 如新能源汽車、、電動工具、電摩、車載充電器等

應用板展示—高性能與高集成度的完美結合

基于YX20652/YX201052設計的DEMO板，憑借MOS管全集成化設計和并聯錯相功能，展現了卓越的性能和高效的轉換效率。該DEMO板不僅體積小巧，功率密度高，而且系統成本低，穩定性和可靠性高，是電源管理領域的又一力作。

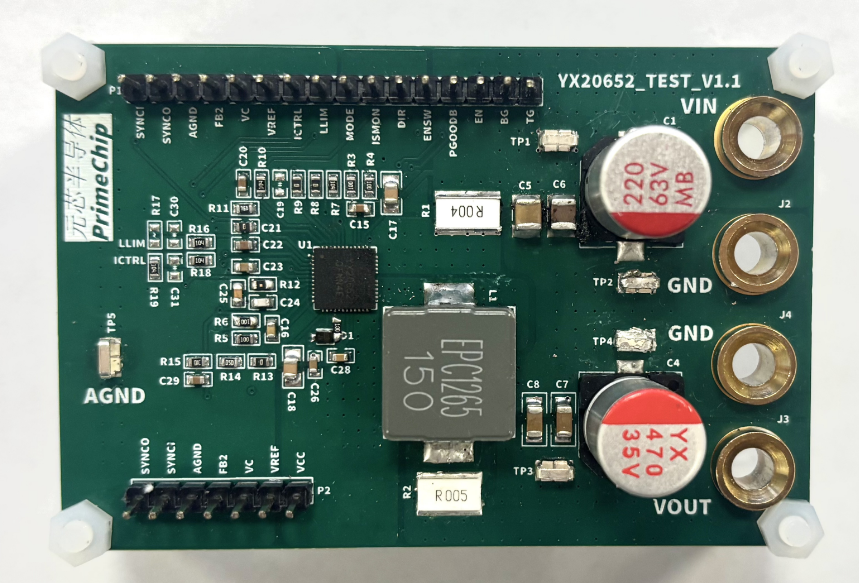

圖3  YX20652 DEMO板

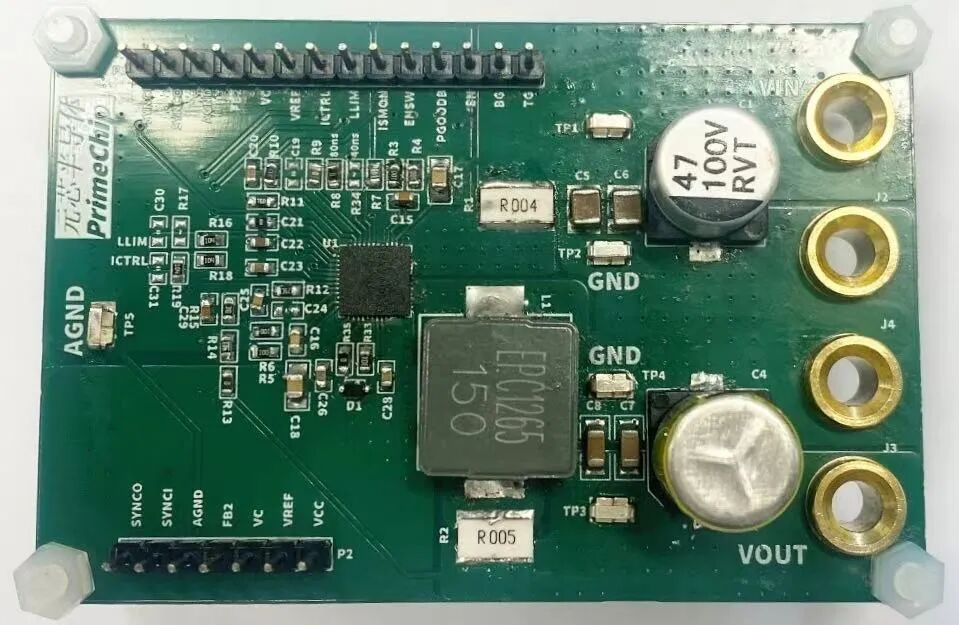

圖4  YX201052 DEMO板

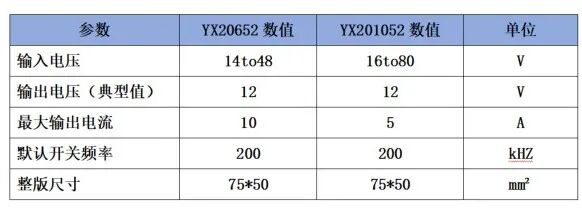

表1  YX20652/YX201052 DEMO板參數

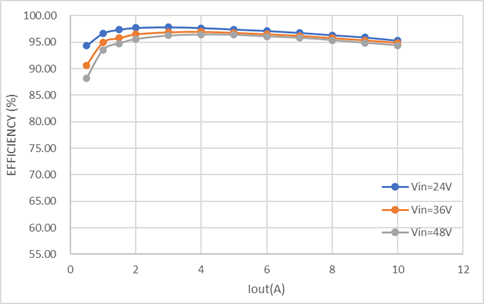

圖5 YX20652效率曲線

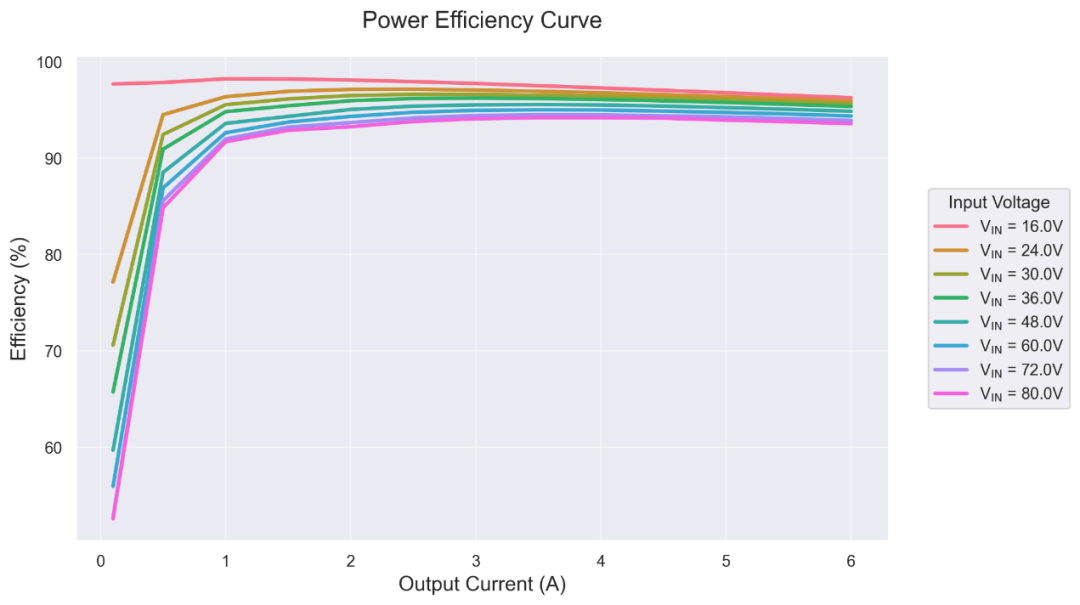

圖6 YX201052效率曲線

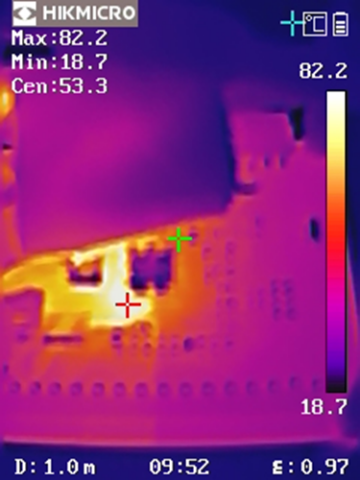

圖7 YX20652熱成像圖(VIN = 24V, VOUT = 12V, IOUT = 10A)

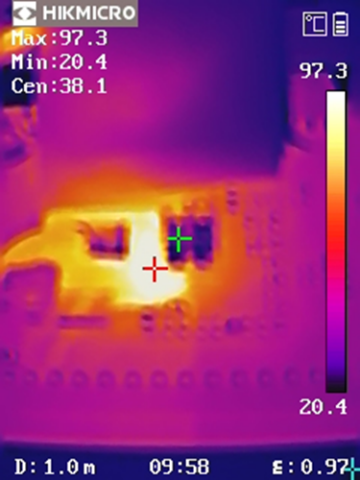

圖8 YX20652熱成像圖(VIN = 48V, VOUT = 12V, IOUT = 10A)

圖9 YX201052熱成像圖(VIN = 64V, VOUT = 12V, IOUT = 5A)



圖10 YX201052熱成像圖(VIN = 80V, VOUT = 12V, IOUT = 5A)

根據熱成像圖分析，YX201052與YX20652 DEMO 板在高負載條件下均表現出優異的散熱性能與溫度均勻性，無局部過熱現象，確保了系統的長期穩定性和可靠性，能滿足高性能電源管理應用的需求。具體來看，YX20652在VIN=24V,VOUT=12V,IOUT=10A 與VIN=48V,VOUT=12V,IOUT=10A的條件下：最高溫度點分別為82.2℃與97.3℃;而YX201052在VIN=64V,VOUT=12V,IOUT=5A與VIN=48V,VOUT=12V,IOUT=5A的條件下：最高溫度點分別為80.1℃與90.6℃。兩組數據共同印證了芯片在不同電壓、電流負載下的出色熱管理能力，可支持廣泛的應用場景。
