Diodes 公司（Diodes）（納斯達克代碼：DIOD）推出 AL3069Q，一款符合汽車標準的高效率 60V 升壓控制器，適用于背光應用。該器件包含四個80V高精度灌電流(Current Sink)通道，適應更大尺寸的LED顯示面板，并具備全面的診斷功能，以提升系統安全與可靠性。產品應用包括信息娛樂面板、儀表盤和抬頭顯示器。
AL3069Q 內置自適應升壓電壓控制，可在4.5V至60V的寬輸入電壓范圍內工作。這個范圍涵蓋常見的汽車電源軌（12V、24V和48V），使得系統設計更靈活。該器件的升壓工作開關頻率可在 100kHz 至 1MHz 之間調整，滿足各種應用需求，實現高效率或緊湊型 PCB 布局。
AL3069Q 集成四個 80V LED 灌電流通道，可通過外部電阻設定，通道間與器件間的電流匹配度為 ±0.5%（典型值），確保顯示均勻和亮度一致。每串可輸出250mA，脈沖電流高達400mA，支持更長的LED串以提升輸出功率。此功能使得該器件適合不同尺寸及更大的 LED 面板，最大可達 32 英寸（對角線長度）。AL3069Q支持PWM轉模擬調光，在100Hz下實現 1/5000的最低占空比，提升亮度控制精度并減少LED色偏。
AL3069Q 設計時注重汽車應用的系統穩健性，具備全面的故障診斷與強健的保護功能，包括逐周期電流限制、軟啟動、欠壓鎖定（UVLO）、可編程過壓保護（OVP）、過熱保護（OTP）、LED 開路/短路保護、肖特基二極管短路和開路保護、電感短路保護，以及 VOUT 短路保護。此外還包含專用故障指示器（FAULTB）引腳，用于報告故障狀況。

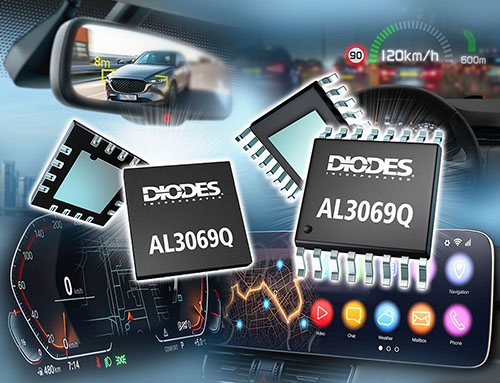

AL3069Q 采用 TSSOP-16EP (Type DX) 和 U-QFN4040-16/SWP (Type UXB) 封裝，提供引腳數量少且尺寸緊湊的解決方案，具有成本效益。另提供標準合規版本AL3069，適用于工業及商業應用。 |
