圣邦微電子推出 SGM8196，一款支持 70V 輸入共模電壓、高壓側電流檢測放大器。該器件可適用于直流電機控制、通信系統、光伏、電池充電設備、精密電流源、計算產品、和精密電源等應用的電流監控解決方案。
SGM8196 是一款專為高共模電壓應用而設計的電流檢測放大器，支持 2.7V 至 5.5V 的單電源工作電壓，也支持 -14.5V 至 5.5V 的雙電源工作電壓。它具備廣泛的共模電壓范圍，單電源模式下為 2.9V 至 70V，雙電源模式下為 (-VS) + 2.9V 至 (-VS) + 70V。該芯片旨在將高壓側分流電阻的差分電壓轉換為相對于參考地（GND）的輸出電壓。SGM8196 還可以耐受 -75V 至 75V 的輸入共模電壓，這為存在感性負載或線路存在寄生電感場景的電流檢測提供了更安全和更可靠的保障。SGM8196 提供單片四種不同的可調增益配置：20V/V、25V/V、50V/V 或 100V/V，可以通過 IO 靈活地在線配置四種不同增益，滿足大動態、低損耗、高精度的電流檢測需求。SGM8196 還具有高帶寬，快速響應，高 CMRR，低 VOS 等優勢。此外，SGM8196 采用符合環保理念的 SOIC-8 和 TSSOP-8 綠色封裝，并在 -40℃ 至 +125℃ 的溫度范圍內穩定工作。

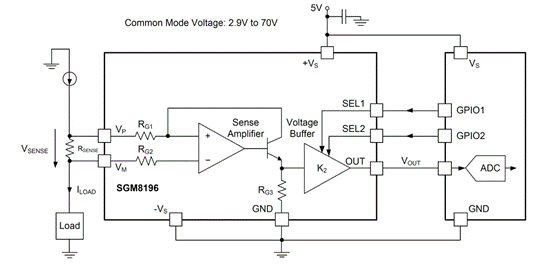

圖 1 SGM8196 單電源運行示意圖

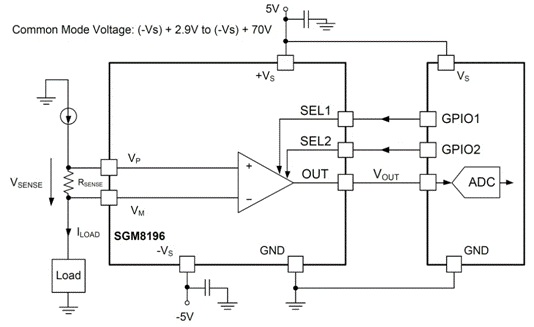

圖 2 SGM8196 雙電源運行示意圖
