LDO穩壓器GM12071

GM12071是一款CMOS、低壓差（LDO）線性穩壓器，采用 1.9V 至 20V 電源供電，最大輸出電流為500 mA。這款高輸入電壓 LDO 適用于調節 1.2V至20V 供電的高性能模擬和混合信號電路。該穩壓器采用先進的專有架構，在提供高電源抑制、低噪聲特性的同時保持低靜態電流，僅需一個 2.2μF 小型陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。GM12071穩壓器輸出噪聲為 8.5μVRMS，與固定輸出電壓選項無關。

產品介紹

1 關于產品

GM12071 提供 6 種固定輸出電壓選項。現有庫存提供下列電壓版本：1.2V（可調節）、1.22V（可調節）、1.5V、1.8V、2.5V、3.3V 和 5.0V。

每個固定輸出電壓都可以通過外部反饋分壓器在初始設定點以上調整。這使 GM12071 可提供 1.2V 至 VIN − VDO 的輸出電壓且具有高 PSRR 和低噪聲。

GM12071 提供 6 引腳 DFN 和 8 引腳 SOP 封裝。僅有DFN 封裝支持通過外部電容進行用戶可編程軟啟動。

GM12071可替代ADI的ADP7104、ADP7102等系列產品。

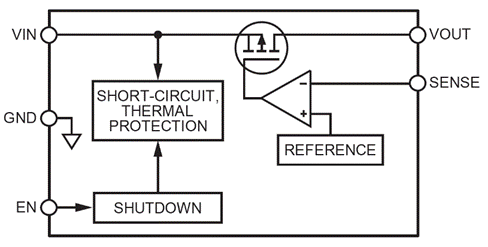

圖1 方框圖

GM12071 是一款低靜態電流、LDO 線性穩壓器，采用 1.9 V至 20 V 電源供電，最大輸出電流為 500 mA。滿負載時靜態電流典型值低至 710μA。室溫時，關斷模式下的功耗典型值僅為 1.1 μA。

GM12071 經過優化，利用 2.2 µF 小型陶瓷電容可實現出色的瞬態性能。

2 功能特點

低噪聲：8.5µVRMS（與固定輸出電壓值無關）
電源抑制比（PSRR）：92 dB（10 kHz）
輸入電壓范圍：1.9 V 至 20 V
輸出電壓

      固定輸出電壓：1.5V、1.8 V、2.5 V、3.3 V 和 5.0 V
      可調輸出電壓范圍：1.2 V 至 VIN – VDO
      GM12071AUJZ-1-R7 可調輸出電壓范圍：1.22 V 至VIN – VDO

最大輸出電流：500 mA
線路、負載和溫度范圍內的精度：

       ±1.2%（TJ = −55°C 至+125°C）
       ±1.6%（TJ = −55°C 至+150°C）

低壓差：480 mV（典型值，IOUT= 500 mA，VOUT = 5 V）
用戶可編程軟啟動（僅 DFN 封裝提供）
低靜態電流，IGND= 22 μA（典型值，無負載）
低關斷電流：1.1 μA（VIN= 20V）
使用 2.2 μF 陶瓷輸出電容保持穩定
精確使能
工作環境溫度（TA）范圍：−55°C to +125°C
工作結溫（TJ）范圍：−55°C to +150°C
AEC-Q100 適用于汽車應用
6 引腳 DFN 和 8 引腳 SOP 封裝

3 主要應用

適應噪聲敏感應用ADC 和 DAC 電路，精密放大器和 VCO 控制供電

 通信和基礎設施   醫療成像
 工業與儀器儀表   汽車電子

典型應用

圖 2 固定輸出3.3V


圖3 2.5V可調輸出至6V

GM12071 是一款高壓、低噪聲、高精度、低壓差線性穩壓器，能夠?yàn)?500mA 供電，壓差典型值為 480mV。輸入電壓工作范圍為 1.9V 至 20V。固定輸出電壓為 1.2V 至 5.0V。通過設置外部電阻，可調輸出電壓為 1.2V 至 20V-VDO。

輸入電壓范圍為器件提供了足夠的裕量，以便獲得穩定的輸出。如果輸入電源噪聲很大，則具有低 ESR 的額外輸入電容可能有助于改善輸出噪聲性能。
