隨著多家國產品牌相繼發布新車，消費者開啟新一輪的購車狂潮，引爆整個新能源汽車市場。近年來，新能源汽車市場在電動化、智能化、網聯化的加持下高歌猛進，消費者需求激增的同時對汽車安全要求愈加嚴苛。
希荻微積極響應市場需求，深耕汽車電源市場，持續研發并推出DC/DC、LDO、高邊開關等多個品類的汽車級芯片。最近，希荻微推出一款80mΩ Rds(on)帶電流檢測模擬反饋的汽車級單通道高邊開關芯片——HL8518，憑借極低功耗、高控制精度和高可靠性的優異性能，獲得眾多汽車品牌廠商和一級供應商的青睞。該芯片在惡劣的汽車環境下依然能保持性能穩定，有效提升汽車電源控制系統的安全性和可靠性。
一、產品特性

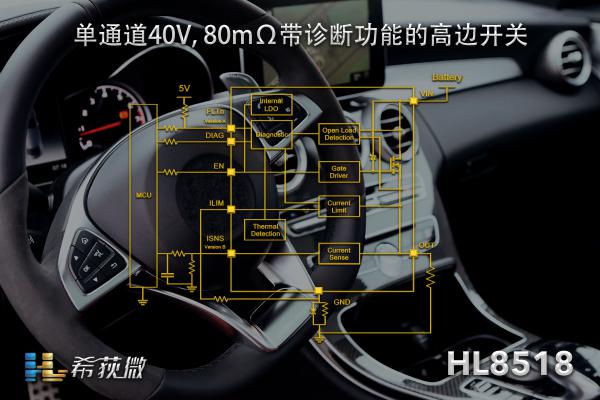

HL8518 是一款 80mΩ Rds(on)高邊開關產品，具有完備的診斷和保護功能。該產品有兩個版本，版本A可以通過使用FLTn引腳、漏極開路結構報告故障情況；版本B的ISNS引腳輸出的小電流與流經內部功率管的電流成比例。通過將電阻器從ISNS引腳連接到GND，用戶可以監控負載電路的電壓，以便檢測各種負載情況，包括正常運行、短路接地、負載開路等。
HL8518芯片內部集成了功率FET，可以控制并限制流經其內部功率管的電流，電流限制閾值可以采用一個從ILIM引腳到地的外部電阻器來設置。內部電荷泵有助于實現高效的柵極控制，該芯片典型Rds(on)值為80mΩ。
當輸出電流超過設定閾值時，HL8518會調節功率FET，將輸出電流箝位至預設定值。將ILIM引腳接地時，電流限制閾值為內部默認值。芯片根據負載限流情況實現關斷或重新激活，恢復電源路徑。
二、產品優勢
1.極低的休眠功耗(小于1uA)。HL8518可實現超低功耗待機，保證整車在長期熄火的狀態下，車載電池不會出現饋電，無法正常啟動等現象。
2.導通阻抗僅80mΩ。HL8518將業界最先進的封裝技術與希荻微自主研發的特殊工藝制程相結合，實現技術突破。通過引入業界最先進的功率封裝技術，大幅降低互連阻抗。希荻微在自主研發的特殊工藝制程基礎上，基于多年工藝積累，實現技術突破。另一方面，為了解決低導通阻抗對負載電流精確檢測的挑戰，希荻微研發人員對電流采樣電路結構和布圖布局進行創新的設計，并創造性的引入分步校準的理念，以實現低導通阻抗下的精確電流檢測。
3.精確的負載電流檢測能力。當發動機打火時或冷車啟動時，車載電池電壓波動范圍可能會很寬。在如此寬范圍內對負載電流進行精確檢測是本項目的重點，也是難點。HL8518使用創新的電路設計架構，使得其采集電流的精度不依賴于芯片電源管腳的絕對電壓值。當電池電壓/芯片電源管腳電壓大幅波動時，負載電流檢測電路能對這種波動有效脫敏，保障了檢測精度。
三、應用前景
在汽車應用場景中，高壓側電源開關在遭遇短路情況時的穩定性顯得尤為關鍵。為此，AEC Q100-012 制定了對器件進行持續短路性能的測試標準，并根據器件通過測試的周期數來劃分等級。
HL8518憑借其卓越的性能和高可靠性，通過了最高級別的 A 類認證，表明它具有經受100萬次接地短路還保持穩定可靠的出色承受力。因此，HL8518非常適用于低功率照明開關、高壓側繼電器和各類閥門驅動、各類傳感器控制(超聲波，攝像頭，毫米波)等車身應用中，市場應用前景十分廣闊。 |
