IGCT（集成門極換流晶閘管）和IGBT（絕緣柵雙極晶體管）是兩種廣泛應用于電力電子和電力傳輸系統的半導體器件。雖然它們在功能上有一些相似之處，但它們具有獨特的特征和應用。

IGCT（集成門極換流晶閘管）：

含義：IGCT 是一種晶閘管，結合了 GTO（門極可關斷）晶閘管和 MOSFET（金屬氧化物半導體場效應晶體管）的特性。它集成了這兩種器件的優點，可提高高功率應用的整體效率和性能。

特征：

高功率工作：IGCT 主要應用在管理高功率應用，可耐高電壓、高電流，使其適用于各種工業和電力傳輸系統。

關斷能力：它們具有顯著的關斷能力，可以承受較大的電流沖擊，，確保對系統內功率流的有效控制和調節。

堅固性：IGCT 以其堅固的設計以及強大的抗電應力和機械損壞能力而聞名，可確保在苛刻條件下可靠的性能。

過流和過壓保護：它們通常配備內置保護功能，具有較好的反向阻斷能力，例如過流和過壓保護，增強電源系統的整體安全性和穩定性。

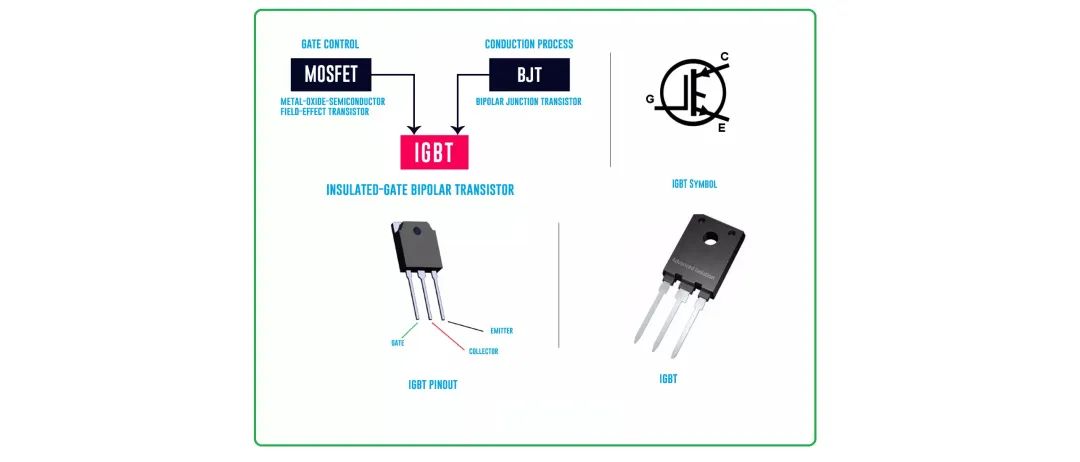

IGBT（絕緣柵雙極晶體管）：

含義：IGBT是一種三端功率半導體器件，結合了MOSFET和BJT（雙極結型晶體管）的屬性。它廣泛應用于需要高效功率控制和開關的各種電子應用中。

特征：

電壓和電流處理：處理電壓一般在1200V以下，它們可以管理各種電壓和電流水平，為多種應用提供靈活性，包括消費電子和工業系統。

高開關速度：IGBT 提供高速開關功能，非常適合需要快速開關和精確功率控制的應用，例如電機驅動和電源。

效率：IGBT的導通損耗較小，因此效率較高，有助于節省能源并減少不同電力電子系統的功率損耗。

外部保護要求：IGBT通常需要外部保護電路以確保安全可靠的運行，特別是在大功率應用中。

正確了解 IGCT 和 IGBT 之間的區別對于為特定電源管理和控制要求選擇合適的器件至關重要，可以確保對應器件在各種工業和消費電子應用中高效可靠地運行。

IGCT和IGBT有什么區別？

IGCT（集成門極換流晶閘管）和IGBT（絕緣柵雙極晶體管）是廣泛應用于電力電子和電力傳輸?shù)陌雽?dǎo)體器件。雖然它們的用途相似，但它們在結構、特性和應用方面有明顯的差異。

結構：

IGCT：IGBT是由一個N型金屬氧化物場效應管（MOSFET）和一個PNP型雙極晶體管（BJT）組成，而IGCT則是由兩個PNP型雙極晶體管組成。因此，IGCT的結構更為復雜，且面積更大。

開關速度：

IGCT：關斷和開啟時間較慢。它們的關斷時間相對較長，導致較高的開關損耗并限制了它們在高頻應用中的使用。

IGBT ：具有更快的開關速度，使其能夠在更高的頻率下高效運行。這一特性使它們適合高頻應用，需要高速開關的應用，例如電機驅動、電源和逆變器。

電流和電壓：

IGCT：通常用于高功率應用，處理高電流和電壓，可以承受幾千伏的電壓等級。它們通常用于高壓直流 (HVDC) 輸電系統、中高壓配電系統和工業電力系統。

IGBT ：適用于低功率和高功率應用，其額定電壓和電流根據具體設計和應用要求而變化，主要應用目標是在大功率環境下精準控制一部分電路中的電壓電池。它們通常用于消費電子產品、電機控制、能源系統和變速驅動器。

保護和可靠性：

IGCT：IGCT 具有內置保護功能，包括過流和過壓保護，使其在高功率應用中更加穩健可靠。

IGBT：IGBT 需要外部保護電路來確保安全運行，因?yàn)樗鼈兒苋菀滓蜻^流、過壓和過熱而發生故障。然而，IGBT 技術的進步導致了各種保護功能的集成，以提高其可靠性。

應用：

IGCT：主要用于高功率工業應用，例如高壓輸電系統、靜態無功補償器 (SVC) 和中高壓電機驅動器。

IGBT：廣泛應用于各種應用，包括電機驅動、可再生能源系統（風能和太陽能）、不間斷電源 (UPS)、電動汽車和家用電器。

IGCT 和 IGBT 都是電力電子中的關鍵組件，它們的結構差異、開關速度、電流和電壓額定值、保護功能和應用領域使它們有所不同。這些差異對于選擇適合特定電源控制和轉換要求的適當器件至關重要。
