前言
隨著PD3.1時代的到來以及移動互聯網的快速發展，人們的生活也越來越離不開移動互聯網，市面上手機、筆記本、平板等產品越來越多。隨之而來的就是五花八門的充電接口和充電協議，這使得消費者不得不購買各種充電器。而充電器泛濫也成為消費者的一大煩惱之事。
為解決這一問題以及可能會發生的其他各類型的痛點問題，MERCHIP水芯電子推出了全系列快充放電平臺。目前這一系列開發平臺已在倍思等多家大客戶量產。
M12359作為快充放電平臺的明星產品，兼?zhèn)銶ERCHIP水芯電子多項突破性技術。它是一款智能功率分配的多口快充SOC芯片，具備智能功率分配功能，支持PD3.1協議。支持雙C口同時輸出時無級動態功率分配技術。在雙C口同時快充時，A口還可以支持耳機充電。兩個C口最高輸出功率可達140W。
不僅如此，該芯片還突破了多項行業技術瓶頸，實現了140W蘋果筆記本和蘋果手機同時快充，而且A口還能為耳機充電提供的全球最高集成度方案，其智能化功能和超高性能再次刷新了行業認知。這也是繼蘋果發布雙C口35W充電器之后，我國首家自主研發的芯片實現了蘋果定制芯片的“無級動態功率分配”方案。
同時MERCHIP水芯電子史無前例的徹底解決了“多口充電干擾難題”。也就是第二部手機插入不會引起第一部手機復位、重啟，進而出現手機重新亮屏和叮咚響的頭疼現象。

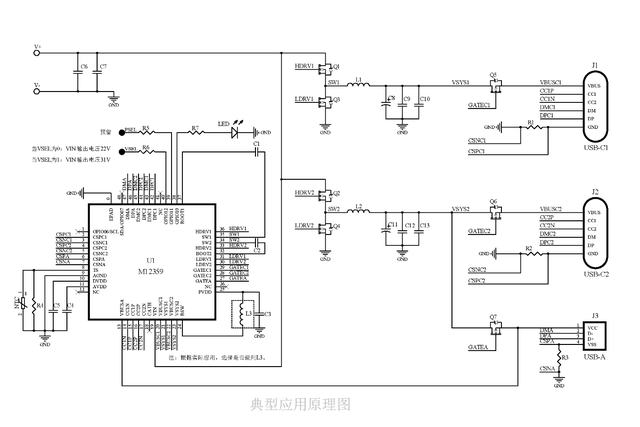

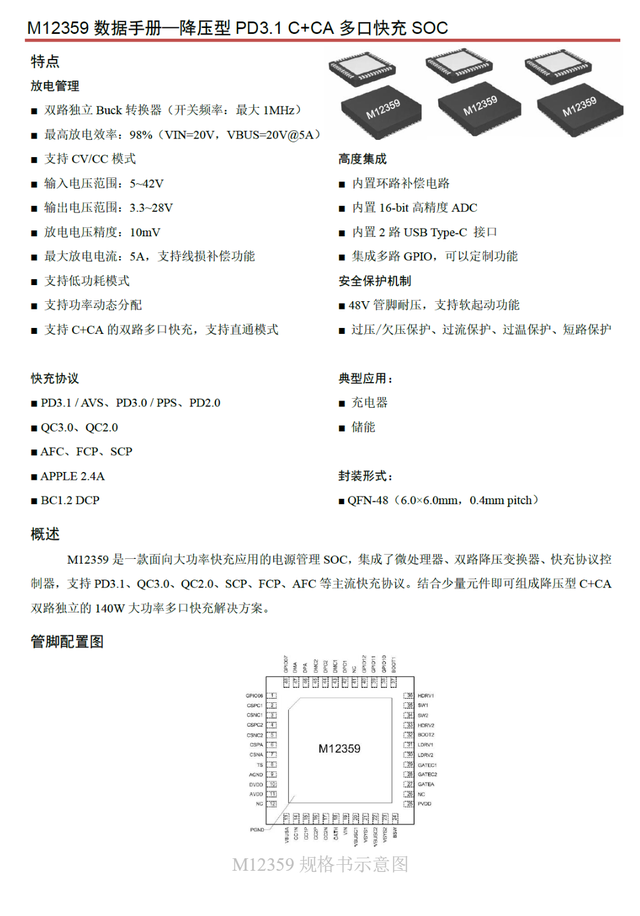

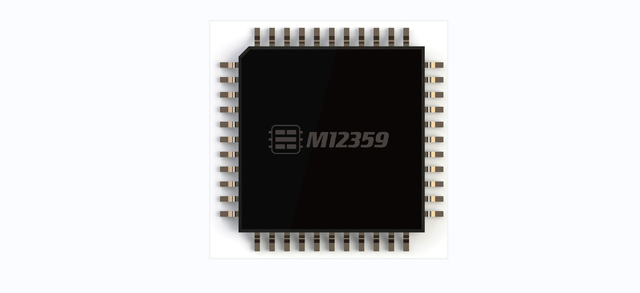

M12359是一顆C+CA三口快充140W PD3.1獨立降壓的SOC芯片。三口都支持快充。芯片兩個C口都兼容PD3.0/PPS，并擴展支持PD3.1協議的28V/5A固定PDO和15~28V@5A的AVS功率輸出。這也是目前行業唯一支持3口快充的單芯片方案，集成度和體積優勢無與倫比。
M12359的功率分配功能登峰造極。由于集成了雙路USB Type-C接口，M12359可以支持兩路C口輸出。每個接口均支持快充，2個接口均接入設備時，“無級”動態調整各接口的輸出功率。
M12359憑借滿載近99%的巔峰效率，再次刷新了大功率升降壓電源的效率記錄，溫度表現無與倫比。
M12359在國內率先解決了插入多個負載會復位的行業問題，消費者再也不用煩惱插入第二部手機時，第一部手機會重啟充電、亮屏并響一聲的體驗問題。
M12359刷新了多路快充SOC芯片的最高集成度。除了微處理器、電壓變換器、快充協議控制器、高精度16-bitADC、安全保護模塊、NTC溫度檢測、快充協議解析等常規單元，M12359還集成了環路補償、雙路獨立USB Type-C接口以及顯示接口。
M12359刷新了電壓精度的記錄，達到10mV精度。得益于內置的高精度、高線性度的模-數轉換功能，M12359支持最小10mV的電壓采樣和10mV精度的電壓輸出，并保持滿量程的高線性度，而不是大部分公司的分段線性。
M12359集成了雙路USB Type-C接口、PDPHY以及協議層解析功能，支持設備插拔自動檢測和設備類型的識別，兼容PD、QC、SCP、FCP、AFC、APPLE 2.4A、BC1.2DCP等主流的快充協議。根據接入設備的功率請求，自動匹配最優的電壓和電流輸出。
M12359可以實現2顆芯片級聯，輕松完成4-6路4C2A口支持“無級功率分配”功能輸出。

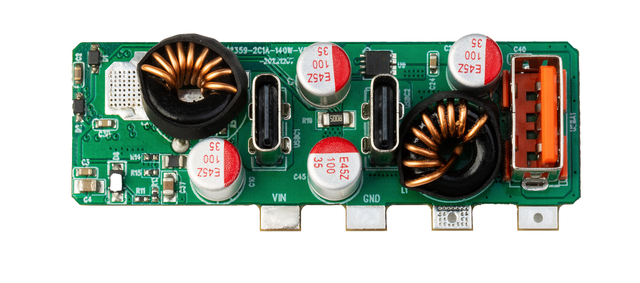

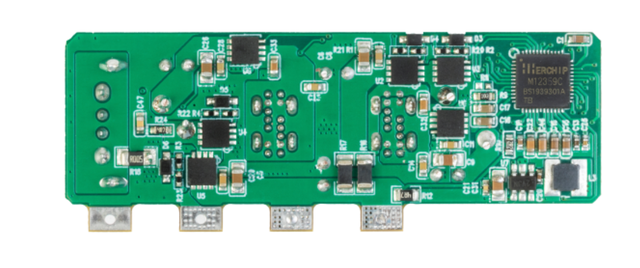

M12359協議單板可完成多路快充，相比多個協議單板的方式數倍提升生產效率，大幅降低生產成本。
M12359支持IIC接口，提供SDK工具包和開發環境，支持客戶二次開發。從此多口快充的設計將變得易如反掌。
該快充多口充開發平臺可以適用于所有客戶對于多口充的個性化需求，工廠備料型號少，庫存少。同時也節省了80%研發時間和人力投入，可以實現快速量產出貨。
下面我們就一起來看下MERCHIP水芯電子的M12359在實際應用中的情況。

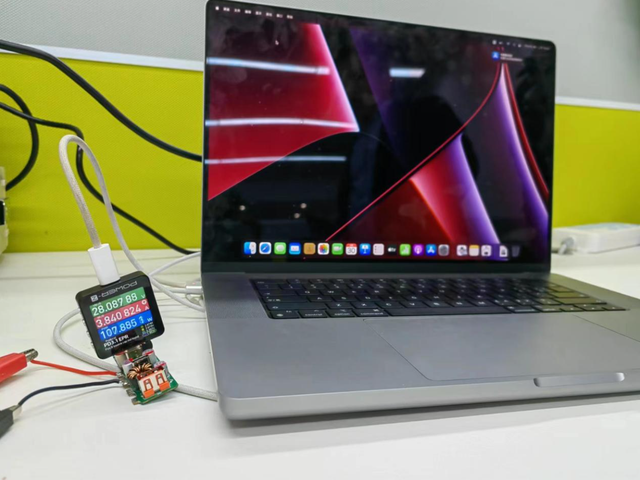

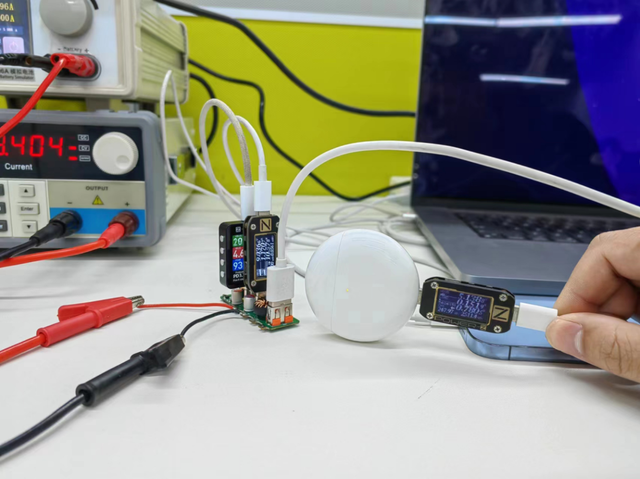

C1插入蘋果筆記本，C2口插入蘋果13，C1口輸出功率100W，C2口最大輸出功率18W。

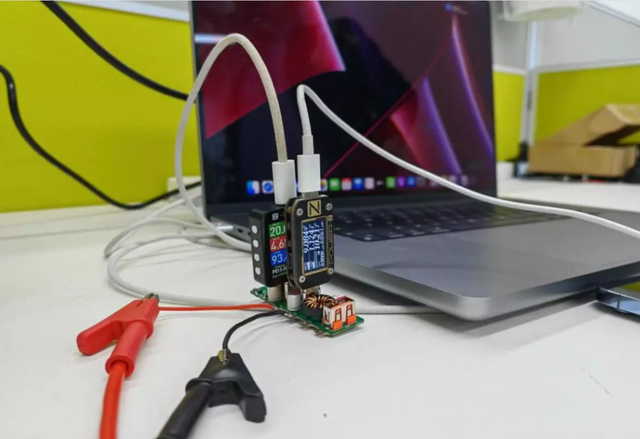

在給蘋果140W，iPhone13同時快充是，a口仍然能給耳機充電，此時，c1口功率100W，c2口功率18W，A口為普通充電。

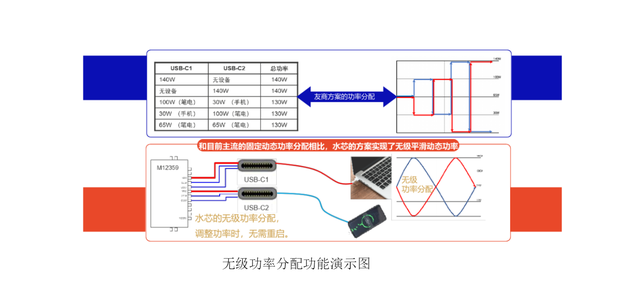

“無級功率分配”指的是一個口廣播功率之外所有功率絲毫無差的動態分配給第二個口或其他幾個口。當有一個口手機拔出后，其他口將重新分配功率，并對外廣播。比如總功率100W，第一個C口分配了60瓦，第二個C口就分配40W，或者第一個C口分配了61W，第二個口就分配39W。

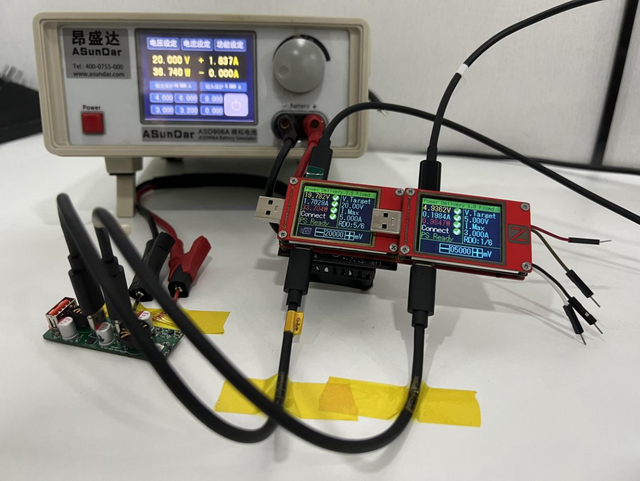

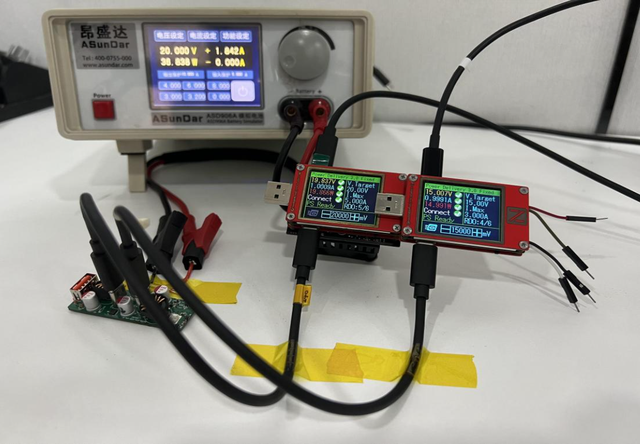

C2口插入后，當前C2口功率為15W，C1口功率降到為20W。
由此可以看出來，M12359的“無級功率分配”功能，實現了任意單口輸出均可滿功率、多口同時工作時可以智能分配功率并最大化利用充電器功率為用電設備充電。
再看效率方面，M12359的效率也是行業中出類拔萃的存在。

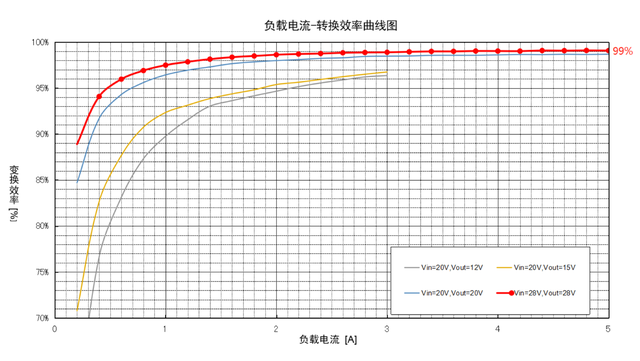

從效率曲線示意圖來看，MERCHIP水芯電子M12359在直通模式下，效率可達99%，遠遠高出行業內的其他芯片效率，可謂是獨領鰲頭。
這款M12359目前可以廣泛應用在車充、多口充電器、HUB、排插、儲能等領域。并且，該芯片已經在倍思等多家業界知名客戶端量產。

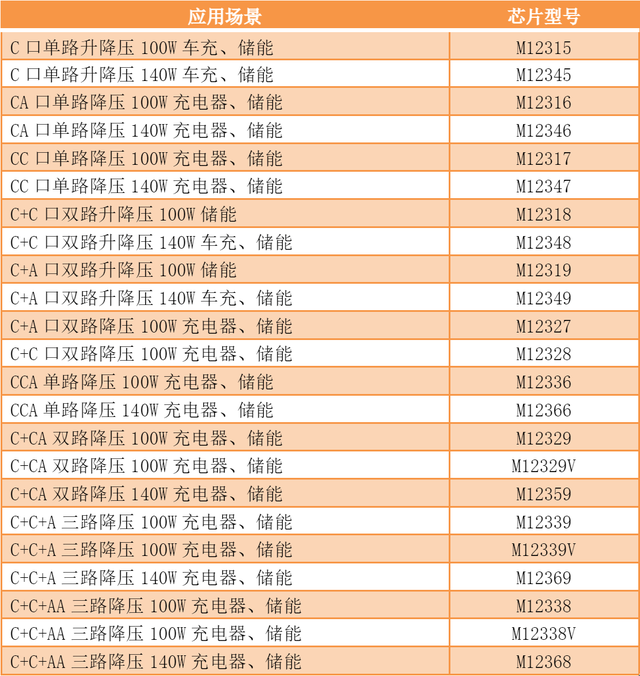

除了M12359，MERCHIP水芯電子還推出全面的快充放電平臺解決方案：
MERCHIP水芯電子憑借可重構數字電源芯片技術努力為快充行業客戶提供最新最快捷的快充芯片和方案個性化定制服務，最好的滿足全球消費者的個性化需求。
作為國內唯一、業界領先的可重構電源芯片公司，MERCHIP水芯將聯合全球各個領域的優質客戶，在消費電子、物聯網、家電、醫療、工業、電力、通信、服務器、光伏、儲能、汽車等諸多領域實現底層技術創新，逐步建成全球的先進技術創新中心。公司匯聚了多名來自ADI、Renesas、OnSemi等全球著名芯片公司的技術專家和管理、銷售人才。水芯的目標就是徹底解決TI等美國芯片巨頭的技術壟斷。同時逐步實現模擬電源芯片的全面數字化。
|
