電腦的通信錯誤、手機通話突然斷開……您有過類似的經驗嗎？我們周圍充斥著噪聲，它們會通過各種線路侵入電子設備，引發故障。那么，這些看不見的噪聲的真身是什么？本周為您帶來3篇關于電子噪音及EMC對策的科普文章，希望有助于您了解其基礎知識。
噪聲是什么？
噪聲 (Noise) 一般是指不需要的聲音或信息，尤其是電氣通信領域涉及較多，雜音、電波干擾導致的畫面錯亂等都屬于噪聲。電子設備泄漏的電磁波被其它電子設備接收的話，也會產生噪聲。

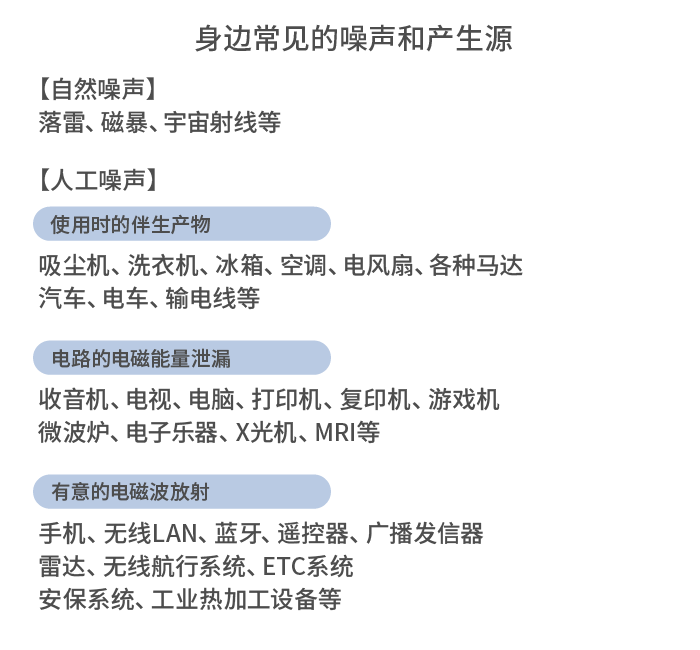

噪聲分為自然噪聲和人工噪聲。自然噪聲的產生源是落雷、空中放電、宇宙射線等。人工噪聲的產生源是電子設備。電子設備分為廣播發信器等有意發射電磁波的類型、收音機和電視等從內部泄漏電磁能量的類型，以及電動清掃機和工具等使用時會隨之產生電磁波的類型。

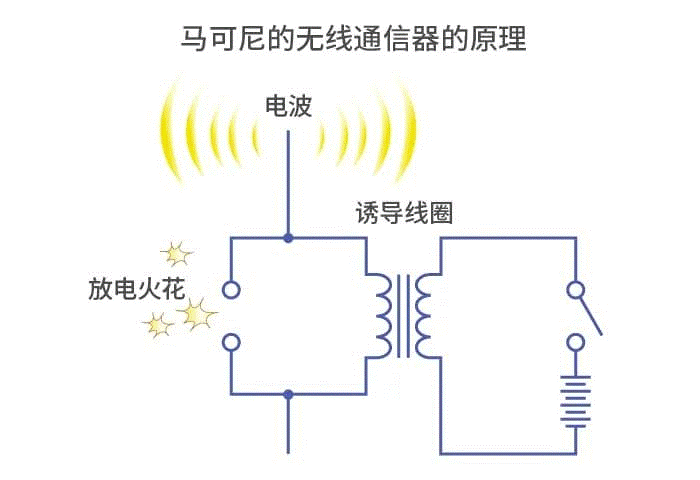

汽車收音機在火車道口會發出雜音，原因是火車的縮放儀和電線間會產生電火花。在收音機天線旁點著電子打火機的話，會聽到揚聲器發出嗡的雜音，這是因?yàn)榉烹娀鸹óa(chǎn)生了噪聲電波，雷放電引發通信干擾也是因?yàn)橄嗤览怼ｑR可尼發明的早期無線電設備利用高壓放電火花產生的能量來發送摩爾斯電碼的點線，當然，當時沒有收音機和電視，因此也沒有電子設備會受到干擾，但在如今就會成為惡性的電波公害。
電子設備的噪聲問題并不能輕松解決。噪聲問題的難點在于，它和電信號一樣，都是電磁能量。如果某個系統需要的電磁能是其它系統不需要的，便會成為噪聲，因此電子設備必定伴隨著噪聲。它們會經由電源線和信號線，或變?yōu)殡姶挪ǹ缭娇臻g，引發電子設備故障和性能下降。
EMC對策可同時抑制生成噪聲和侵入噪聲
隨著微電子和數字技術的迅速發展，電路集成化和信號高頻、低電流化逐步推進，電子設備即使遭遇微弱的噪聲也會受到影響。噪聲干擾有時會導致車輛控制故障、工業機器人故障等嚴重問題。
電腦和游戲機、微波爐等家用電子設備自身也會發出各種噪聲，影響其他設備。對于醫療設備和心臟起搏器來說，手機發出的電波也屬于重大噪聲。噪聲問題的特點在于，噪聲干擾的受害者同時也會成為加害者。

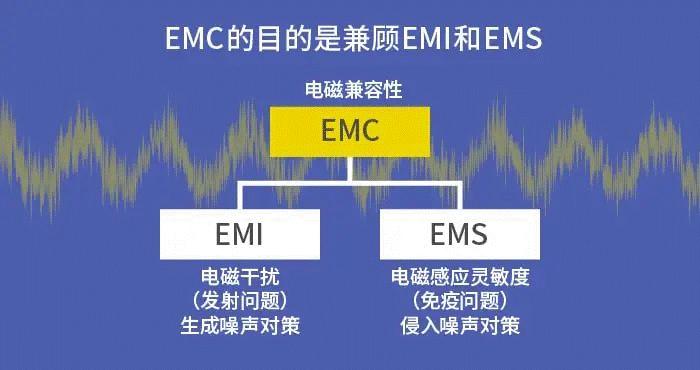

因此電子設備就同時需要具備防止自身產生噪聲的EMI (電磁干擾：Electro Magnetic Interference) 對策和防止自身受到影響的EMS (電磁敏感性: Electro Magnetic Susceptibility) 對策。這就叫做EMC (Electromagnetic Compatibility)，即電磁兼容性。簡單來說，就是需要同時采取措施應對Emission (發射) 問題和Immunity (免疫) 問題，即應對生成噪聲和侵入噪聲，兼顧兩方面的方案就叫做EMC。
TDK整體解決方案可解決噪聲問題
噪聲干擾可以說是電子社會的慢性現代病，對癥療法根本解決不了問題。若要防止生病，平時就需要注意保健和衛生，提高抵抗力。電子設備也是一樣，噪聲對策存在4種基本方式：
（1）屏蔽（2）反射（3）吸收（4）旁路
這叫做“EMC的四要素”，各種EMC對策元件就是據此來因地制宜的。

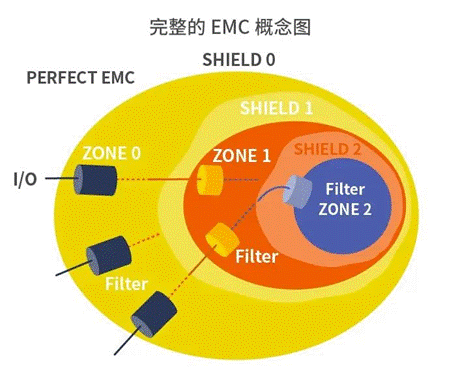

我們需要在各區域采取電磁屏蔽措施，在接口處使用各種濾波器。并且，對區域內產生的噪聲采取合適的EMC對策。隨著IoT的發展，全球化網絡社會中有無數電子設備相互連接。如果不解決噪聲問題，電子社會的根基就會崩潰。
在電子設備的構思、設計、試制、量產階段，TDK的整體解決方案都會根據實現需求，提供強有力的噪聲對策支持。下一篇推文將為您講解噪聲的根源和種類，以及如何追蹤看不見的噪聲。若您有興趣的話，請繼續閱讀哦！ |
