USB PD3.1推出的EPR擴展功率范圍，48V電壓規格，推高了PD的輸出功率自100W提升到240W。提升的輸出電壓可以使USB PD的應用范圍由手機和電腦供電，擴展更多應用范圍，助力USB PD3.1成為通用的供電標準。讓更多的產品都可以使用通用的USB PD進行供電，而無需生產專用的充電器，從而減少電子垃圾的產生。
茂睿芯推出了一款支持110V輸入的同步整流降壓控制器MK9218，這款降壓轉換器最高支持100V輸入電壓，輸出電壓范圍為0.8-60V，完全滿足USB PD3.1的28-48V應用，既可用于充電器內部降壓，也可用于用電設備內部降壓。同時還支持兩顆芯片組成兩相同步降壓，效率提高并降低輸出紋波。

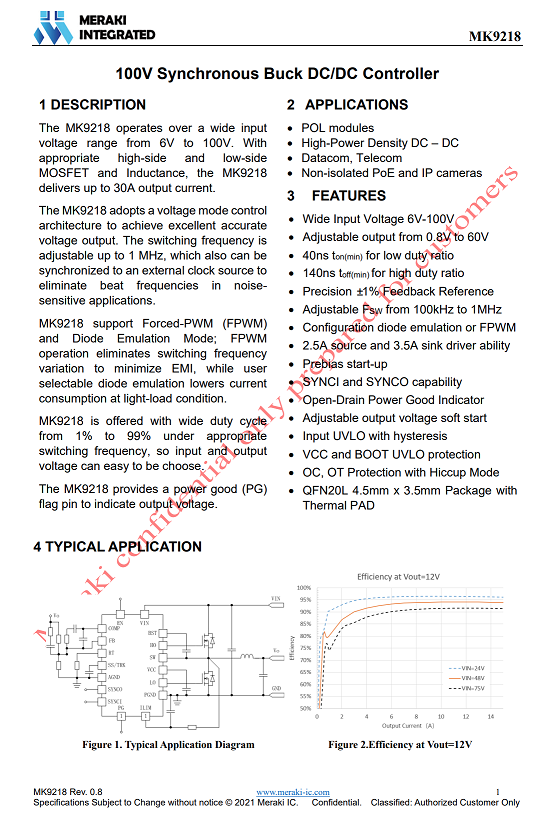

茂睿芯MK9218是一顆6-100V超寬輸入電壓的同步降壓轉換器，通過搭配合適的MOS管和電感，可提供高達30A的輸出電流。MK9218采用電壓控制模式，具有優秀的輸出電壓精度。開關頻率100KHz到1MHz可調，可通過外部時鐘輸入同步避免對噪聲敏感應用的影響。
MK9218支持強制PWM模式和二極管仿真模式，強制PWM模式可消除開關頻率變化，以降低EMI。用戶可選擇的二極管仿真模式可用于輕載時降低功耗。在合適的開關頻率下，MK9218的占空比在1%-99%之間可調，可以簡單的選擇輸入和輸出電壓，MK9218還具有電源好信號輸出，指示輸出電壓正常，可進行時序控制和系統送電控制。
MK9218支持同步信號輸出和同步信號輸入，可使用兩顆芯片進行雙相降壓設計，滿足大電流輸出需要，輸入支持欠壓保護，芯片支持供電欠壓保護，支持過電流保護和過熱保護，采用增強散熱的QFN20L封裝，尺寸為4.5*3.5mm。
MK9218可用于負載點模塊，高功率密度直流電壓轉換，數據和電信應用，非隔離PoE和網絡攝像頭等高壓降壓應用。得益于高壓輸入，非常適合應用在USB PD3.1充電器以及相關的降壓應用場合，提供高輸入耐壓，高效率的電壓轉換。 |
