電動汽車、光伏逆變器、儲能系統的功率等級不斷提升，精確監測控制系統的工作狀態，尤其對系統中高達數十、甚至數百安培的電流進行精密測量是不少工程師面臨的全新挑戰！
研發工程師從市場上選擇電流傳感器植入自己產品的時候，往往會擔心產品的性能和精度，特別是在各種復雜的應用場景下，系統是否能達到設計的要求。這就需要系統在保持足夠高可靠性的同時，對采集到的數據進行修正，以真實反映變化的電流。

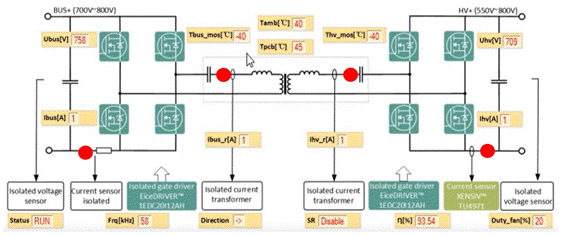

下圖為某雙向DC-DC電源模塊示意圖，圖中紅色圓圈●標識位置均為電流測量傳感器，配合電壓測量傳感器以實現實時功率、效率等參數的精確測量。

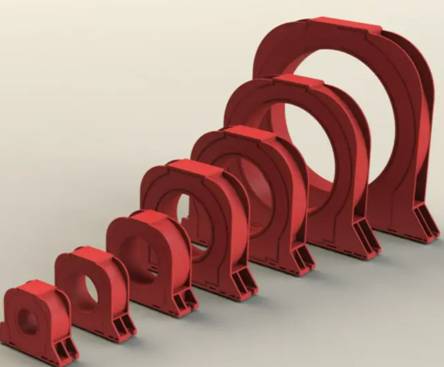

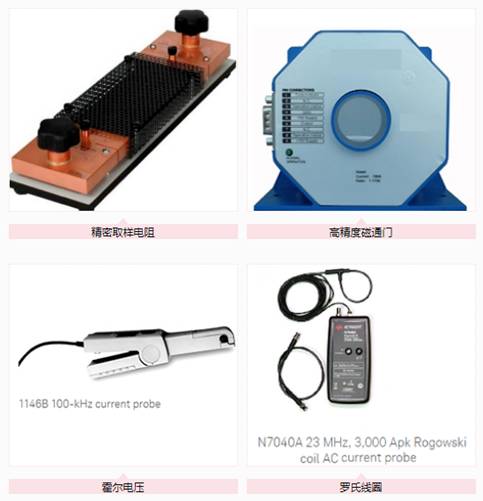

電流測量的方法有很多種，每種方法都有各自的特點，適用場合也不同，常用電流傳感器包括取樣電阻、霍爾、磁通門、羅氏線圈等不同的類型。
選擇電流傳感器的因素也很多，包括交、直流的量測、工作頻率范圍，動態性能、響應速度、線性度、過載能力、隔離和安全、體積、安裝和維護性等等。
高精度的大電流基準源是保證電流傳感器校準和測試精度的基礎，然而工程師發現找到滿意的電流源越來越困難：
一方面，電流的范圍大，萬分之級別精度非常具有挑戰；另一方面，現實工況往往是波動范圍極大的動態電流，要求直流、交流兼備且大、小電流時均具有良好的精度。而且，市場上的電流標準源價格昂貴且性能單一，通常不會在研發部門配備。

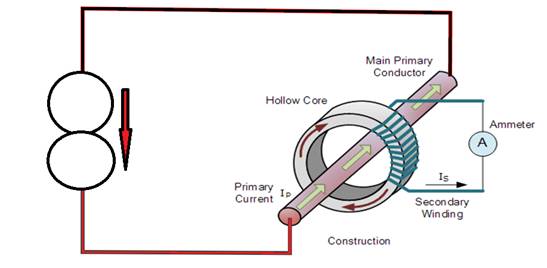

電流傳感器標定和校驗框圖
待測互感器

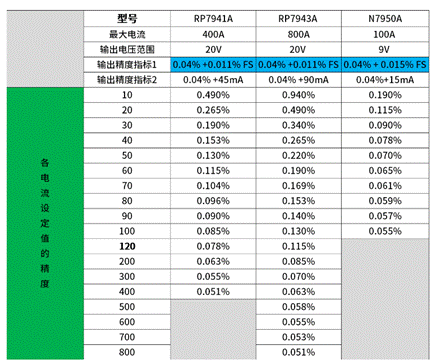

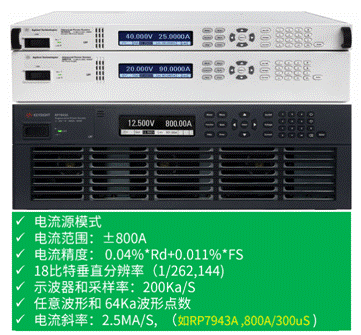

是德科技APS系列先進電源系統，單機最大電流達800A，0.04%的讀數精度，內置任意波形可輸出正弦波、方波、掃頻等各種波形，同時200Ksa/s、18比特高精度采樣的測量能量，成為越來越多毫歐、微歐精密電阻校準，電流互感器校驗，超導材料驗證，熔斷器、繼電器、線束和端子等大電流、低電阻測試的首選。

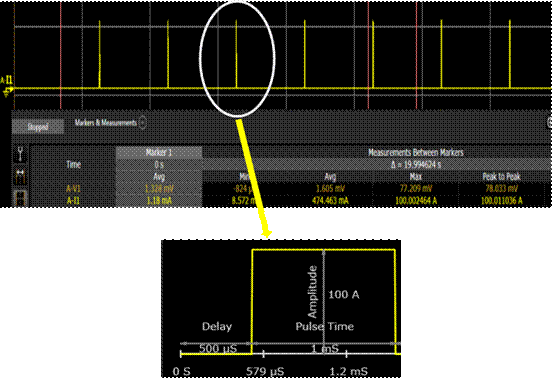

在對分流器測試過程中，為了避免持續大電流導致被測產品的溫升，APS先進電源系統輸出100A，1mS電流脈沖，通過設置占空比，平均電流僅僅474mA。如下圖：
