在工作中經常會遇到有人問什么是高速電路，或者在設計高速電路的時候需要注意什么。每當遇到這種問題就頭腦發懵，其實不同的產品、不同的人對其都有不同的理解。今天簡單總結一下最基本的一些概念包括對高速電路的理解、什么是信號完整性還有信號的帶寬等。

一、高速電路的定義

本人從各種資料和書中看到許多關于高速電路的定義，可能不同的產品對于高速信號的定義不同，具體還要看設計的產品類型，簡單整理主要有以下幾種：

1.是指由于信號的高速變化使電路中的模擬特性，如導線的電感、電容等發生作用的電路。
2.信號工作頻率超過50MHz，并且在這個頻率之上的電路已經占到了整個電子系統相當的分量。
3.根據信號的上升沿和下降沿的時間來定義。
4.大家通常比較熟悉的DDR、Serdes、UFS等一些上G傳輸速率的layout等

二、信號完整性問題

信號完整性要求就是信號從發送端到互連傳輸過程中以正確的時序、幅度及相位到達接受端，并且接受端能正常的工作，或者可以說信號在互連傳輸中能很好的保持時域和頻域的特性。通常還有以下兩種定義：

1.當信號的邊沿時間小于4-6倍的互連傳輸時延，需要考慮信號的完整性問題。
2.當線傳播時延大于驅動端的上升沿或下降沿將會引起傳輸的非預期的結果。

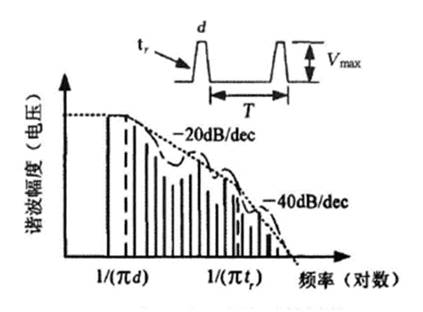

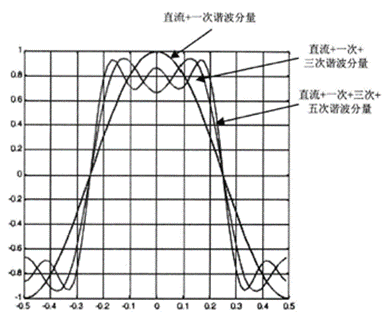

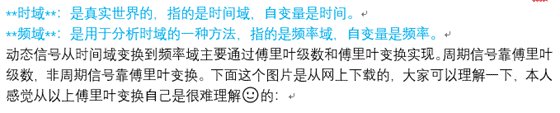

3.下面在簡單說下時域和頻域的關系，因為當初本人接觸到這兩個概念是一頭霧水，很懵：

以上資料主要參考《Cadence 高速電路設計》、《ANSYS信號完整性分析與仿真實例》
如有雷同或錯誤，希望各位大神留言指正，感謝！！
