M12029 Type-C輸入升降壓型2-8節鋰電池快充IC產品介紹

文章來源：永阜康科技更新時間：2022/6/9 11:03:00

在線咨詢：

張代明 3003290139

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

概述
M12029 是一款面向小家電/電動工具快充的專用SOC，集成了同步開關升壓變換器、快充協議控制器、電池充放電管理、電池電量計算、電量顯示、電機控制等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP等快充協議，最大充電功率140W，并提供輸入過壓/欠壓、過溫、過流保護等完備的保護功能。配合簡單的外圍電路，即可組成2-8串鋰電池及磷酸鐵鋰電池的快充方案。

特點
充電管理
■ 高效 Boost 變換器（開關頻率：350kHz）
■ 最高充電效率：98%

■ 充電輸入電壓 4.5~28V，最大充電功率 140W

■ 電芯：1~8 串（4.2V / 4.3V / 4.4V / 4.45V）

■ 充電電流自適應，最大充電電流 5A

■ 充電電流精度 16mA、電壓精度±50mV/串

■ 內置電池均衡電路，最大均衡電流 100mA

■ 內置有刷電機控制，高效地驅動有刷電機

快充協議

■ PD3.1 / AVS、PD3.0 / PPS、PD2.0

■ QC3.0、QC2.0

■ AFC、FCP、SCP

高度集成

■ 內置環路補償電路

■ 內置 16-bit 高精度 ADC

■ 內置 USB Type-C 接口

■ 集成 LED 電量顯示和快充指示

■ 集成電池類型選擇和電池串數選擇

安全保護機制

■ 管腳耐壓 48V，支持軟啟動功能

■ 過壓/欠壓保護、過流保護、過溫保護、充/放電保護

封裝形式：QFN-28（4.0×4.0mm，0.4mm pitch）

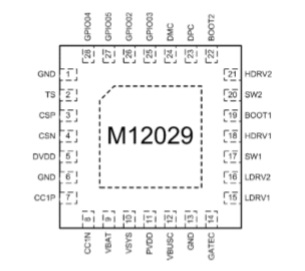

管腳配置圖

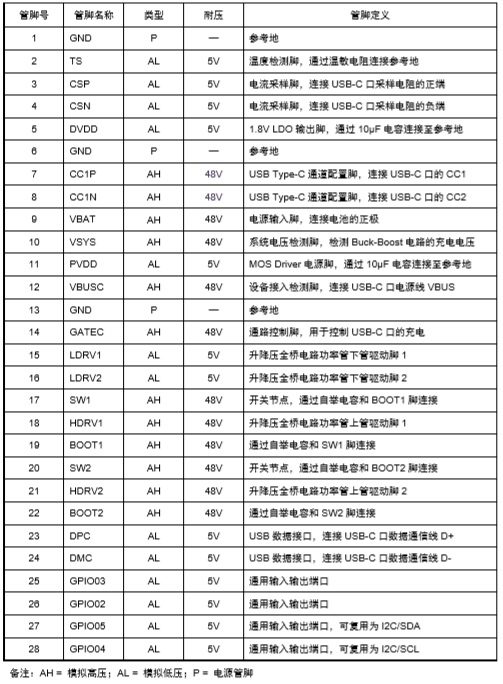

管腳定義

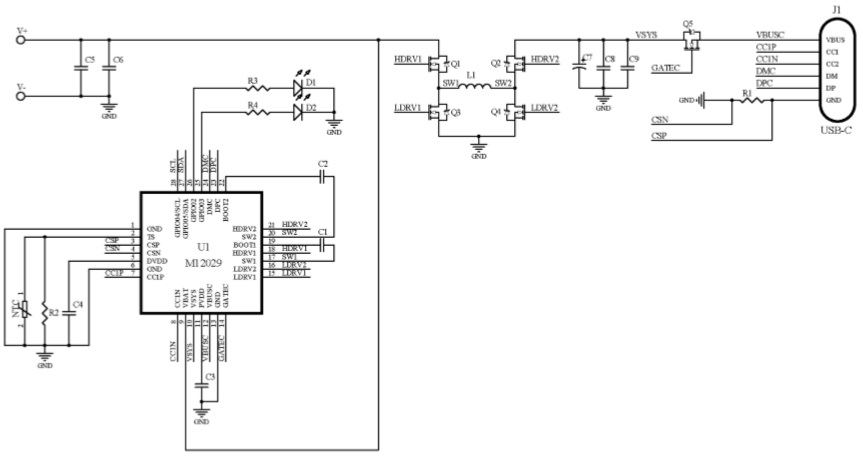

典型應用原理圖

注：實際應用原理圖以原廠另行提供的原理圖為準。

詳細的產品資料及銷售聯絡信息請參看：http://m.lbxn.com.cn/products_4942.htm

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
M12239	M12239是一款面向雙路獨立的多電芯大功率移動電源應用的專用 SOC，集成了同步升降壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大 140W 輸入/輸出功率，支持 PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充協議，并提供過壓/欠壓、過充/過放、過溫等完備的保護功能。配合極簡的外圍電路，即可組成單 C口大功率移動電源。輔以DC-DC芯片，可以擴展為3-8串電池雙路獨立的多口大功率移動電源。		QFN-48	3.3V-28V	雙路3-8節多串升降壓140W大功率移動電源SOC
M12369	M12369 是一款面向大功率快充應用的電源管理 SOC，集成了微處理器、雙路降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP 等全部主流快充協議，結合少量元件即可組成雙C 口的 140W大功率快充解決方案；輔以 DC-DC 芯片，還可擴展為3路獨立的C+C+AA多口大功率快充解決方案。		QFN-48	6V-40V	3路降壓型多口快充SOC
M12359	M12359 是一款面向大功率快充應用的電源管理 SOC，集成了微處理器、雙路降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、QC2.0、SCP、FCP、AFC 等主流快充協議。結合少量元件即可組成雙路獨立的降壓型 140W 多口大功率快充解決方案。		QFN-48	6V-40V	雙路降壓型多口快充 SOC
M12121	M12121是一款支持PD3.1的單口全兼容快充協議IC，集成了微處理器、USB Type-C接口、快充協議控制器，支持DFP/Source 和UFP/Sink功能，并集成了電源路徑MOS和高精度采樣電阻。其 CATH 管腳用于連接前級DC-DC的反饋節點或驅動AC-DC的反饋光耦。僅需極少的元件，即可組成高性能的充放電解決方案。		QFN-16	3.3V-28V	PD3.1/QC3.0等單口全兼容快充協議IC
M12259	M12259 是一款面向雙路獨立的單電芯30W多口移動電源 SOC，集成了同步開關升壓變換器、電池充放電管理、電池電量計算、電量顯示等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充協議。工作時雙路獨立升壓，任意單獨一路均支持30W輸出功率；兩路同時輸出時，輸出總功率30W，并支持動態功率分配。配合極簡的外圍電路，即可組成雙路獨立的單串30W多口移動電源方案。		QFN-48	4.5V-12V	雙路單串升壓型30W移動電源SOC
M12349	M12349 是一款面向大功率快充應用的電源管理SOC，集成了微處理器、升降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP等全部主流快充協議，結合少量元件即可組成單C口的140W大功率快充解決方案；輔以 DC-DC芯片，還可擴展為雙路獨立的C+CAA多口大功率快充解決方案。		QFN-48	6.0V-40V	雙路升降壓多口140W快充SOC
M12029	M12029 是一款面向小家電/電動工具快充的專用SOC，集成了同步開關升壓變換器、快充協議控制器、電池充放電管理、電池電量計算、電量顯示、電機控制等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP等快充協議，最大充電功率140W，并提供輸入過壓/欠壓、過溫、過流保護等完備的保護功能。配合簡單的外圍電路，即可組成小家電和電動工具2-8節電池的快充方案。		QFN-28	4.5V-28V	2-8節電池快充IC
M3030	M3030 是一款面向車載充電器應用的電源管理SOC,集成了雙向升降壓電壓變換器、16位高精度ADC、USB Type-C 接口、MOSFET 驅動接口，兼容BC1.2 DCP、PD3.0/PPS、QC2.0、QC3.0、AFC、FCP、APPLE 2.4A 等流行的快充協議，支持過壓保護、過流保護等完備的安全保護機制。外圍僅需很少的元件，即可組成33W的車載充電器應用方案		QFN-32	6V-30V	是一款面向車載充電器應用的電源管理SOC
M2186	M2186是一款面向單串27W移動電源開發的專用SOC，可以完成 DC-DC 升壓/降壓功能、支持QC2.0、QC3.0、PD3.0/PPS、BC1.2 DCP、Apple2.4A快充協議		QFN-36	4.5V-12V	單串27W移動電源SOC
M2688	M2688是一款面向移動電源應用的電源管理SOC，集成了雙向升降壓電壓變換器、16 位高精度ADC、快充協議。利用 M2688，外圍僅需很少的元件，即可組成2-7串電池的獨立雙口大功率移動電源。		QFN-48	2.8V-40V	2-7節雙向升降壓型鋰電充放電管理IC，內置快充協議
M3033	M3033 是一款電源管理 SOC，集成了單指令周期的高性能微處理器（MCU）、16-bit 高精度模/數轉換單元（SD-ADC）、Buck-Boost 控制單元、MOSFET 驅動接口、LED 直接驅動接口，以及多種安全保護機制。M3033支持 PD2.0、QC2.0 快充協議，配合少許外圍電路，即可組成 2-7 串電池的充電管理解決方案。		QFN-48	2.8V-40V	2-7節鋰電池快充升降壓解決方案
