干電池是一種利用糊狀電解質產生直流電的化學電池(濕電池是一種利用液體電解質的化學電池)，屬于一次電池，在日常生活中應用廣泛，便于攜帶。隨著便攜式AV設備及IT設備的普及,干電池已成為一種應用非常廣泛的可移動能源。正常一節干電池的電壓最高1.6V左右，放電到最低0.9V終止放電；兩節干電池串聯輸出電壓是3.2V-1.8V之間。大多數移動設備正常工作都需要一定的恒定電壓，一般是3V-5V，以保證系統正常運行。所以在以一節兩節干電池為電源的移動設備，需要可以滿足0.9V低電壓工作的升壓芯片給系統供電。
深圳市永阜康科技有限公司針對1-2節干電池及鋰電池供電的移動設備應用需求，現在大力推廣一顆具備3uA超低靜態電流、最低啟動電壓0.65V低功耗同步升壓IC-TP8312。其應用優勢如下：
（1）滿足低電壓如單節兩節干電池的應用，市場上大部分升壓芯片最低工作電壓2.5V-2.7V；
（2）TP8312在單節鋰電可以輸出5V/500毫安，而一般電荷泵升壓輸出是5V/200毫安，其低EMI特性避免對FM收音及無線麥克風的干擾；
（3）TP8312待機電流3微安，適用于要求低功耗及長時間待機的應用；
(4) 同步升壓架構，外圍元器件極少。可以采用10微分小電感，實現PCB面積；
典型應用參數
TP8312應用于單節干電池1.5V、雙節干電池3V、單節鋰電池3.7V升壓典型參數如下：
單節干電池0.9V應用升壓到3.3V/100mA。
單節干電池1.5V應用升壓到3.3V/190mA。
雙節干電池1.8V應用升壓到3.3V/230mA。
雙節干電池3V應用升壓到3.3V/550mA。
單節鋰電池2.8V應用升壓到5V/380mA。
單節鋰電池3.6V應用升壓到5V/600mA。

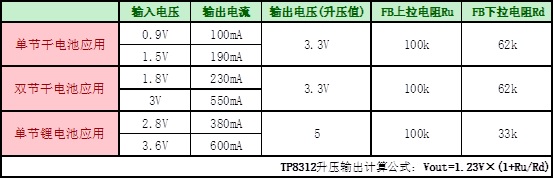

單節干電池/雙節干電池/單節鋰電池應用，升壓輸出電壓/電流以及對應FB管腳設置電阻值：
一、產品簡介
TP8312 是一款高效率，固定頻率的同步升壓型 直流-直流轉換器。低壓技術允許穩壓器在沒有 高浪涌電流或低壓輸入的輸出電壓過沖的情況下啟動。0.65V 到 4.2V 的輸入電壓范圍使 TP8312適合于單節電池，兩節電池或三節堿性電池，NiCd，NiMH，單節鋰離子或鋰聚合物電池。電流模式工作使其具備良好的電源和負載變化的響應，并具有開關電感峰值限流的功能。 內部環路補償和保護電路減少了外圍元器件。 抗振鈴電路減少了由非連續模式工作帶來的 EMI。輸出電壓由一個小的外部電阻分壓器設置。
二、特點
• 輸入電壓工作范圍：0.65V—Vout
• 可調輸出電壓范圍：1.8V—5.5V，精度±3%
• 高效率：高至 96%
• 1.0A 典型峰值輸入電流限制：
-IOUT>200mA@3.3VVOUT，1.2VVIN
-IOUT>400mA@3.3VVOUT，2.4VVIN
-IOUT>500mA@5.0VVOUT，3.3VVIN
• 輸出靜態電流：典型值3uA 停機電流：<1ua
• 低輸入啟動電壓：0.85V，1mA負載 低輸入工作電壓：0.65V
• 反饋電壓：1.23V
• 自動 PFM /PWM 切換工作模式： -PWM 工作頻率：400KHz -PFM 輸出紋波：典型值 150mV
• 浪涌電流限制和內部軟啟動
• 抗振控制 • 內部補償
• 過溫保護
• 內置同步整流
• 封裝形式:：SOT23-6
三、應用產品
• 一，二，三節堿性電池和 NiMH/NiCd 便攜式產品• 太陽能電池應用 • 無線傳感器 • TWS 藍牙耳機 • 智能手機，MP3 播放器，數碼相機 • 遠程控制器，便攜式設備 • +3V 至 5.0V 分布式電源
四、引腳排列及功能說明

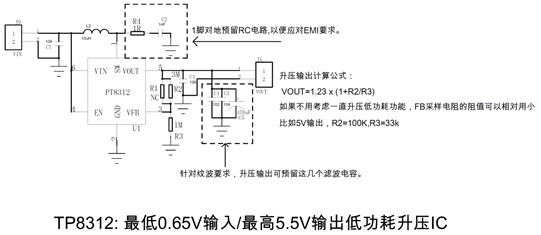

五、典型應用電路圖

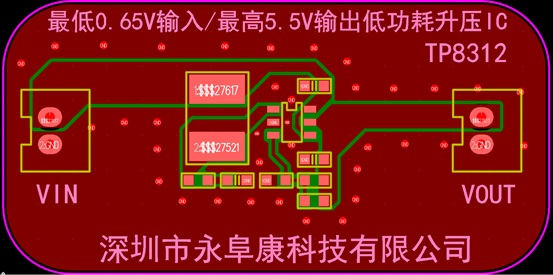

六、TP8312 DEMO板PCB設計圖

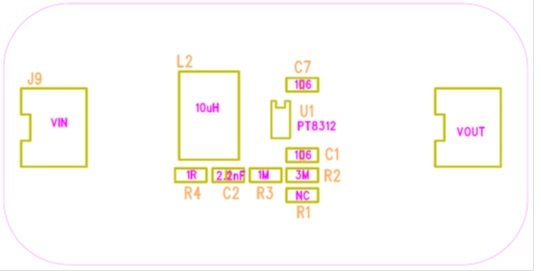

七、TP8312 DEMO板貼片圖

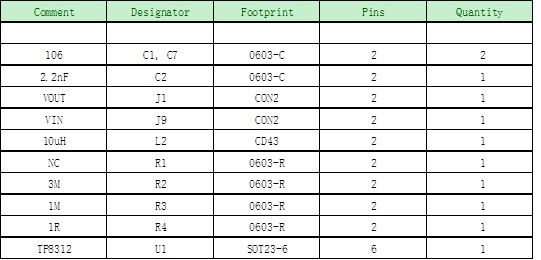

八、TP8312 DEMO板物料清單

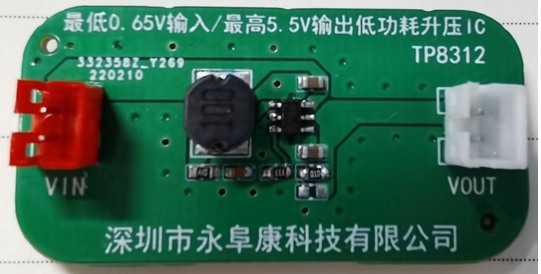

九、TP8312 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://m.lbxn.com.cn/products_4921.htm
|
