DC-DC升壓電路在電子電路中是很常見的，無論是匹配不同器件的工作電壓需要還是為了提高足夠的輸出功率，都必須用到升壓電路。特別是便攜式的電子產品，電源是電池供電，如單雙節鋰電、三節鋰電或鉛酸電池12V。通過DC-DC升壓電路，升壓后給其他電路供電。

升壓芯片屬于開關型電路，最關鍵的指標就是輸入MOS開關管電流、輸出電壓值、升壓輸出電流及效率。70W以下內置MOS管集成芯片DC-DC升壓集成電路已經很成熟，比如市面SOT-23封裝的DC-DC升壓IC從3.7V升壓到12V，最大輸入電流一般3A以內；SOP8封裝的DC-DC升壓IC內置開關管電流最大10A,但輸出電壓最高12-13V。

深圳市永阜康科技有限公司針對升壓值18V以下的DC-DC升壓應用需求，推廣一款集成14A開關管的17.8V輸出、大電流非同步DC-DC升壓IC：HT7181。HT7181采用獨到的電路研發技術以及先進的半導體工藝制程，基于eSOP8封裝，工作效率高達92%以上，無需外加散熱器;管腳功能兼容前期推出的HT7180，性能升級的同時實現電路設計的無縫切換。

1. HT7181概述
HT7181是一款高功率非同步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。HT7181具有2.7V至16V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供最高17.8V的輸出電壓。 HT7181還支持可編程的軟啟動，以及可調節的 開關峰值電流限制。 HT7181還支持兩種不同的 tr/tf，以適應不同的EMI和效率需求。 此外，該器件還提供有18V輸出過壓保護、和熱關斷保護。

2. HT7181特點

輸入電壓范圍：2.7V-16V

輸出電壓范圍：最高17.8V

固定開關頻率：360kHz

高轉換效率：

83% (VIN = 3.7V, VOUT=9V, IOUT =2.7A)

83% (VIN = 3.7V, VOUT=12V, IOUT =2.5A)

82% (VIN = 3.7V, VOUT=16V, IOUT =1.5A)

91% (VIN = 3.7V, VOUT=12V, IOUT =1A)

92% (VIN = 7.4V, VOUT=13V, IOUT =5A)

94% (VIN = 7.4V, VOUT=13V, IOUT =3A)

90% (VIN = 7.4V, VOUT=16V, IOUT =4A)

93% (VIN = 7.4V, VOUT=16V, IOUT =1.5A)

低關斷功耗，關斷電流1uA

支持兩種tr/tf模式，應對EMI挑戰

可編程軟啟動

輸出過壓 (18V)、熱關斷等保護

eSOP8L-PP無鉛封裝

3. HT7181應用場合

拉桿音箱、便攜式音箱、無線音箱

充電設備、移動電源、USB TYPE-C 電源傳輸

平板電腦，筆記本電腦・POS機終

4.典型應用參數

HT7181應用于單節鋰電池升壓、雙節鋰電池升壓、三節鋰電池升壓典型參數如下：

單節鋰電池3.7V應用升壓到9V/3.33A/30W。

單節鋰電池3.7V應用升壓到12V/2.5A/30W。

單節鋰電池3.7V應用升壓到16V/1.88A/30W。

雙節鋰電池7.4V應用升壓到13V/5.38A/70W。

雙節鋰電池7.4V應用升壓到16V/4.38A/70W。

三節鋰電池12V應用升壓到16V/7.5A/120W。

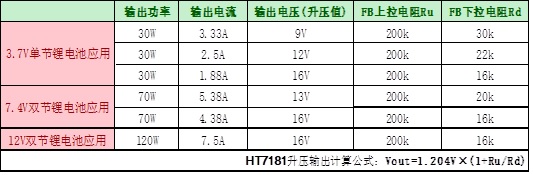

單節/雙節/三節鋰電池應用升壓輸出電壓/電流/功率以及對應FB管腳設置電阻值：

5. HT7181應用信息

(1). HT7181腳位圖

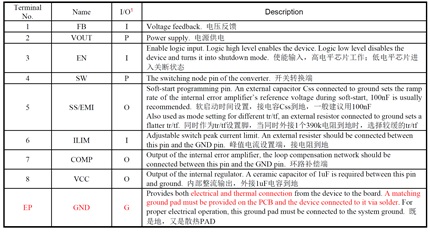

(2).HT7181管腳說明

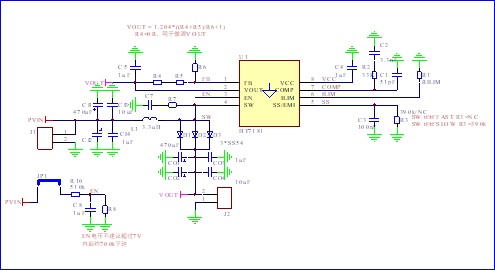

(3).HT7181 DEMO板原理圖

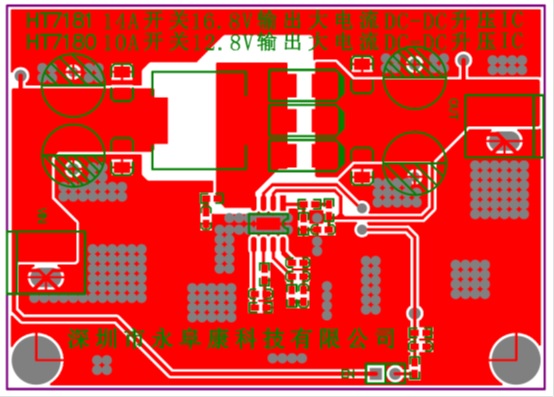

(4).HT7181DEMO板PCB頂層設計圖

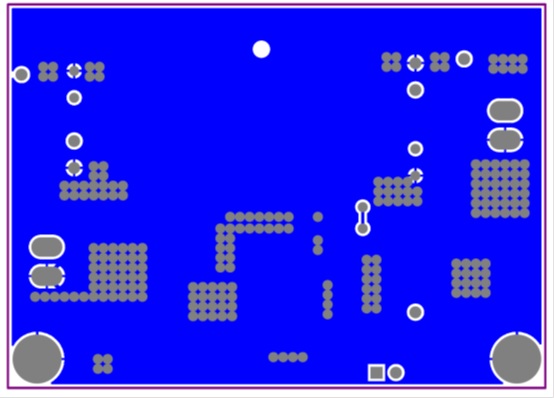

(5). HT7181DEMO板PCB底層設計圖

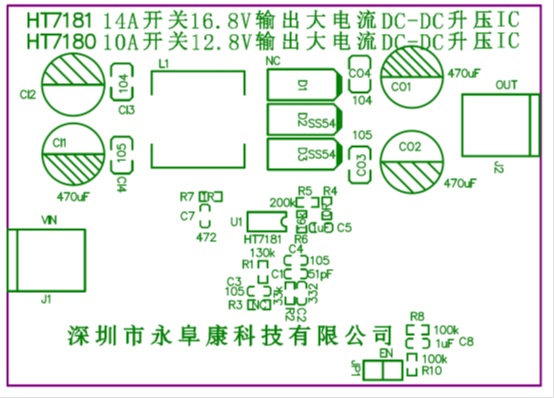

(6).HT7181DEMO板貼片圖

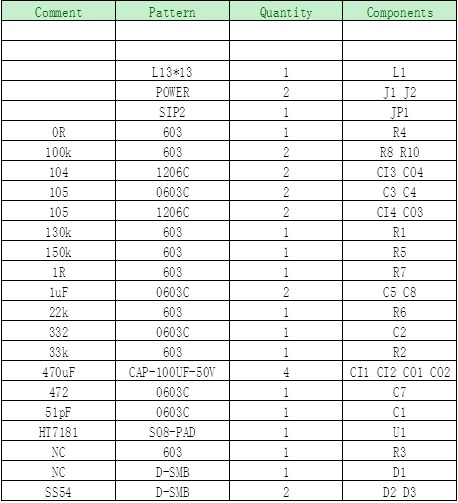

(7).HT7181DEMO板物料清單

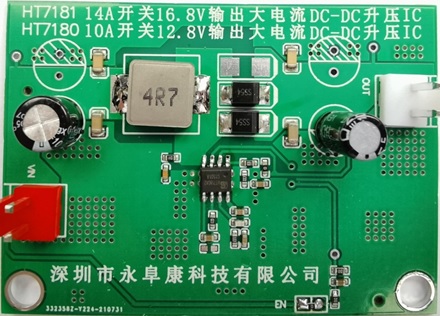

(8).HT7181DEMO板實物圖
