在許多文章里面，經常反反復復的強調：不管是ACDC變換器，還是DCDC變換器，都要校核變壓器或電感的飽和電流，其飽和電流必須大于系統設定的OCP電流，并保證足夠的余量。
電感的廠家數據表通常會給出其產品的飽和電流，而ACDC的變壓器，例如反激變換器變壓器，基本上都是工程師自己設計的，設計過程中，基于圓整的初級匝數或電感，然后調整電感磁芯的氣隙大小，很少校核變壓器實際的飽和電流值。
那么，工程師在實驗室，如何自己測量電感或變壓器的飽和電流？
過去的數十年中，作者和很多的工程師交流過，把這個小技巧分享過給大家�，F在，在這里詳細的說明。
1、電感或變壓器的飽和電流測量步驟
電感或變壓器的飽和電流測量步驟如下：

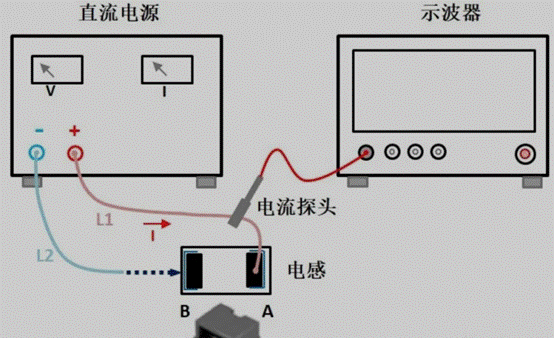

圖1：電感的飽和電流測量
1、用導線L1把直流電源的正端和電感的管腳A連接起來，導線L1的端點和電感的管腳A可以焊起來。
2、直流電源輸出電壓設定在10V，設定好直流電源的限流電流，可以先設定一個較小的值，如1A。
3、將電流探頭連接在示波器的接口上，電流探頭的卡口端卡在導線L1上，注意電流探頭的方向，和測量的電流方向一致。
4、將導線L2的一端和和直流電源的負端連接好。
5、示波器調在電流探頭連接的通道觸發，觸發值調在較低的值，如0.2A；同時，示波器調在單次觸發。
6、按直流電源輸出鍵，輸出直流電壓；用手拿著導線L2的另一端，讓導線頭去觸碰電感的管腳B端，然后迅速拿開導線L2，讓導線頭和電感的管腳B端脫離接觸。
7、適當縮小時基，觀察示波器的波形，如果電感電流的波形后面變平，則增加直流電源的限流點，重復步驟5、步驟6，直到出現如圖2的電感電流波形。
8、測量電感電流波形的拐點位置，即約為電感的飽和電流。圖2中，拐點位置約為13A，電感的飽和電流約為13A。
時基（X軸）和電流刻度（Y軸）開始的時候可以先設定大一些的值，然后，依據測量波形的情況，逐漸的縮小到合適的范圍，保證能看到完整的電流波形即可。

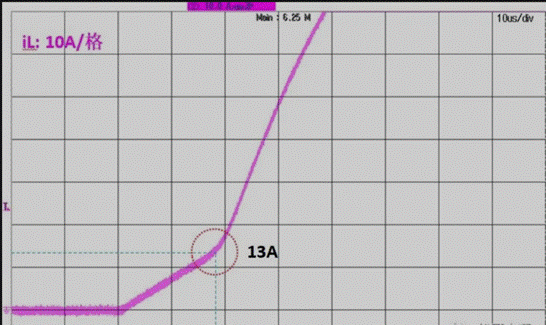

圖2：電感的電流波形，L=10uH，Vin=10V
變壓器初級的飽和電流的測量過程同上，只是測量的時候，所加的電壓可以用高一些，如使用20V，或更高的電壓。
2、測量原理
當電感二端加上電壓，電感激磁，電感電流隨著時間線性增加:
L*dt/dt = V
電感飽和時，L突然急劇變小，激磁電壓不變，那么，電感電流變化率di/dt會急劇變大：
dt/dt = V/L
電感電流變化率di/dt急劇變大的拐點位置，即為電感的飽和電流。 |
