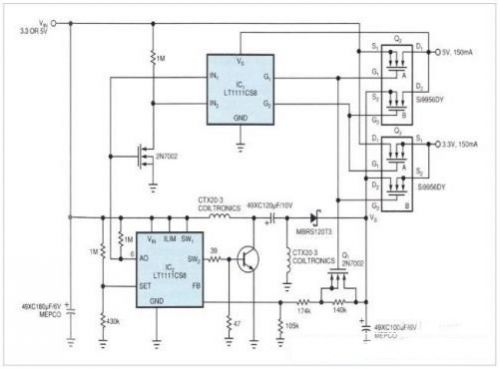

圖1中的電路為兼有新型3.3V和老式5V器件的轉換電路供電。另外，由于穩壓器既接受3.3V也接受5V輸入，因此可以直接將其用于新型3.3V系統，或老式5V系統。
電路包括兩個部分：一個DC/DC轉換器，還有一個雙刀雙擲(DPDT)開關。DPDT開關包括一對雙N溝道MOSFET(Q2和Q3)，以及它們相應的高側驅動器。
在上電時， I C 2中的比較器檢測電路的狀態。IC 2比較器的輸出(第6腳)接到MOSFET驅動器IC1的輸入端。驅動器內部生成一個比器件供電電壓高8.8V的柵極驅動電壓。這個大電壓驅動Q 2和Q 3中的相應MOSFET。
圖1，當從5V元件轉用3.3V元件時，用圖中這種雙輸出穩壓器可設計出能使用3.3V和5V器件的表面安裝PC板。此外，這款新穎的穩壓器還能同時接受3.3V或5V的輸入電源。
IC2亦是一個飛電容降壓/升壓DC/DC轉換器的核心。與其它開關穩壓方案不同，這種結構不需要變壓器。晶體管Q1控制著這個部分的輸出電壓VS。當VIN為5V時，Q1關斷，使該部分工作為一個步進降壓轉換器。在此模式下，這個部分產生3.3V，通過Q3B而輸出。另外在此模式下，5V電源直接通過Q2A，而Q2B和Q3A均關斷。
當VIN為3.3V時，IC1使Q1導通，將140kΩ電阻短路，并使DC/DC轉換器部分進入步進升壓模式。在此模式下，轉換器部分在VS上產生5V，通過Q2B提供5V輸出。另外在此模式下，3.3V通過Q3A直接從電路的輸入到輸出。Q2A和Q3B均關斷。
無負載下的靜態耗電大約為500μA。低頻轉換器可降低功耗，代價是要用較大的電感。兩種模式下，DC/DC轉換器部分的效率均為73%。但由于這一功率只是電路輸出功率的一半，因此電路的總效率在VIN=3 . 3 V 時約為8 0%， V IN=5 V 時為86%。 |
