了解電氣瞬態的不同原因和特征，可以使設計人員利用離散保護電路對 PoE 系統進行很好地保護，以避免電氣瞬態事件造成的損害。

　　電氣過應力可以造成電子設備或系統的失效、永久性性能下降，或暫時性的不穩定行為。通信系統和應用電路的集成度越高，對電氣瞬態的敏感性也就越高。抑制這些瞬態對設計人員來說是一個巨大的挑戰，因為過壓的來源和嚴重程度可能是未知的。

　　設計一款電子電路或定義一個完整系統時，確定這些應力源，并正確理解它們的機制以正確定義操作系統的環境是非常重要的。這樣做可以使您定義簡單的設計規則，并利用低成本的解決方案對敏感的電子系統進行充分有效的保護。

　　以太網供電 (PoE) 設備是一種必須對敏感電源電路進行保護的系統。盡管 PoE 規范提供了過電流保護功能，但對那些會損害其他類型電源設備的電氣瞬態來說，這些系統也很易遭受同樣的損害。[1-2]

　　在 PoE 設備中，供電設備 (PSE) 將電源通過以太網線纜供應到用電設備 (PD) 中。如圖 1 所示，通過以太網線纜數據通道所用的兩條雙絞線對的共模電壓差進行供電。通過使用額外的備用雙絞線對，可以提供更多的電力。PoE 的應用范圍很廣，其中包括辦公和工業網絡等環境。以太網線纜或設備通常為室內使用，但是也可以用于室外應用。

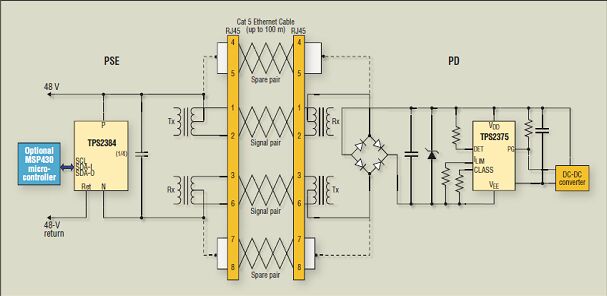

圖1、在本單端口 PoE 應用例子中，通過以太網線纜的信號對實現了電源供電；而通過備用雙絞線對實現了更多電力供應。

　　PoE 應用中的瞬態

　　當前已開發了許多標準，對不同應用中的瞬態過壓環境進行模擬或仿真。例如，根據 IEC 瞬態抗擾度標準，瞬態可以分為以下三大類：

• IEC 61000-4-2：靜電放電 (ESD)；
• IEC 61000-4-4：電氣快速瞬態/脈沖群 (EFT)；
• IEC 61000-4-5：浪涌。

　　這些 IEC 標準也定義了應用于每一瞬態類別的抗擾度測試方法，并且它們還向瞬態抑制組件的廠家提供了一些符合特定組件特征的標準化波形和過電壓電平。[3]

　　靜電放電 (ESD)

　　ESD 是由兩種絕緣材料接觸、分開而引起的電荷累加造成的；當帶電體接近另一個電位較低的物體時，就會引起相應的能量釋放。例如，當人走過地毯時，就可以產生超過 1.5kV 的電荷。

　　ESD 是一種共模電氣事件，并且是通過電氣路徑，從一個元件到另一個元件的放電現象，最后以外殼接地結束。清楚地確定電流路徑，并確保其對敏感電路不會造成損害是一項很重要的設計指南。一個更好的選項就是為放電電流提供一個替代放電路徑，以繞過該敏感電路。

　　IEC 61000-4-2 標準模擬了來自持有金屬物體的人的 ESD 事件，稱為人體金屬模型 (HMM)，可以分為直接接觸放電（接觸放電）或接近放電（空氣放電）。表 1 列出了接觸模式下的 ESD 發生器的波形參數，且在該模式下上升時間小于 1ns。總的電流脈沖持續時間大約為 150ns。

表 1、IEC 61000-4-2 波形參數。

　　另一個威脅因素是線纜放電事件。當以太網線纜充電，并放電到與該線纜相連的一個電路中時，就會發生線纜放電事件。線纜也能通過摩擦帶電（例如，將線纜在地毯上拖曳）或通過感應（例如，來自持有線纜的帶電人體）的方式進行充電。目前還未確定用特定的測試方法來定義線纜放電的標準。絕大多數的廠商都使用內部線纜放電事件 (CDE) 對設備 (setup) 進行測試以對他們的設計進行評估。極少數人認為只要通過 IEC 等級 4 測試，就已足夠對此類放電進行保護了。

　　不過，那種認為只要設備通過 IEC 61000-4-2 等級 4 放電測試，就可以通過 CDE 測試的看法，之所以不是不變的真理，是因為兩個測試中所用的帶電電容有很大區別，即 IEC ESD 為 150 pF，而 CDE 的電容則要大的多，這取決于所用線纜長度以及線纜相對地面的高度。在集中式電容 (lumped capacitance) 之外，也有來自傳輸線路的分布式電容。CDE 中的放電通常會比 IEC 等級 4 中的放電釋放更多的能量到所測設備中。

　　電氣快速瞬態

　　一次電氣快速瞬態 (EFT) 是開關和繼電器、馬達以及其他感應負載電弧接觸的結果，這在工業環境中是很常見的。通常，該類型的瞬態是共模型的，并通過電容耦合引入通信線纜中。IEC61000-4-4 將該瞬態定義為一系列非常短的高壓尖峰，以 5kHz 到 100kHz 的頻率出現。表 2 歸納了嚴重性測試等級。短路電流值通過用 50-Ω 電源阻抗對開路電壓分壓進行估算。

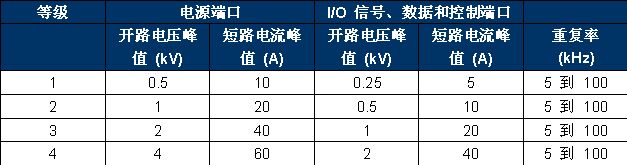

表 2、IEC 61000-4-4 嚴重性測試等級。

　　根據 IEC61000-4-4，通信線纜上的容性耦合鉗是對通信端口的測試電壓進行耦合的首選方法。其中包括一根以太網線纜，這意味著耦合不會產生到端口的任何電偶連接。另一個可行的耦合方法是直接通過 100-pF 的離散電容進行耦合。我們應注意到，由于它的重復特性，EFT 事件還可以造成通信系統的不穩定行為。

　　電涌

　　就峰值電流和持續時間而言，電涌瞬態是最為嚴重的；而就上升時間而言，電涌瞬態則顯得不那么嚴重。它們是由雷擊（直接雷擊或間接雷擊造成的感應電壓和電流）或電源系統的切換（包括負載變化和短路）造成的。該瞬態的嚴重程度根據線纜安裝在樓宇內或樓宇外而有所不同。IEC 61000-4-5 將該瞬態定義為兩個浪涌波形：1.2 ×50-μs 開路電壓波形和 8 ×20-μs 的短路電流波形。

　　IEC61000-4-5 Class 3 到 5 適合室外較高威脅等級情況下的應用，以及一些特殊的室內應用。在絕大多數的 PoE 應用中，僅考慮了室內線纜安裝。此外，IEEE 802.3 標準還要求網絡能通過 1500-V 的對地絕緣測試。在本文中，僅考慮了非平衡式/平衡式數據線路的Class 2（半保護性環境）。這與 1 kV/24 A 的線路接地或500V/12 A的線路對線路級別相對應。其他可能的標準包括ITU-T 建議：K.20、K.21、K.44，K.45[4] ，以及在一些情況下的 GR-1089CORE[5]（樓宇間的雷電浪涌設計規范）。

　　瞬態保護電路指南

　　保護電路不應干擾受保護電路的正常行為，此外，其還必須防止任何電壓瞬態造成整個系統的重復性或非重復性的不穩定行為。為滿足這些要求，我們為電子系統的電壓瞬態保護設計規定了許多設計指南。

　　瞬態電壓源可以分為差分型、共模型，或差分和共模合一型。瞬態電壓保護技術可分為屏蔽和接地、過濾、電氣隔離以及使用諸如二極管的非線性器件等類型。阻斷和轉移 (diverting) 技術的結合使用實現了有效的電路保護。

　　使用共模線圈可能是非常有必要的，但是所選的電壓抑制器的設計還必須符合應用的速度和穩健性要求。例如，必須對有低ESR的高電壓（高于或等于 2kV）使用能吸收直接瞬態沖擊的分路（線路對大地接地）電容器。

　　有九種基本的 PCB 板布局規則可以提高瞬態保護能力。第一個規則是定義一條低阻抗路徑，以將任何瞬態電流或電壓從敏感組件轉移開，否則 ESD 電流可能會在其搜尋系統的大地接地時造成嚴重的損壞。第二個規則是在 PCB 板上要有可靠的、低阻抗大地接地連接。第三個規則是保持瞬態電流密度和電流路徑阻抗盡可能的低，在有電流流過的地方設計多點接地，而在沒有電流流過的地方采用單點接地。第四個規則是使快速上升電流的循環回路盡可能的低。對于快速瞬態（在有必要的任何時候，特別是在鉗位二極管連接到電源軌時）而言，上述規則是通過在負載點電源和接地之間使用陶瓷電容器實現的。

　　在電路布局過程中要采用的第五個規則是實現高電壓或高電流瞬態區域與敏感電路的物理層面隔離，即使這些區域必須靠近 I/O 連接器。

　　需要特別指出的是，應將大電流抑制器放置到 I/O 區域、開關、LED 以及顯示器處。第六個規則是在條件允許的情況下，將所有的連接器都放置于電路板的一邊，而敏感電路則放置于 PCB 板的中央。第七個規則是，每一個受保護的信號都應以與其單一回波信號平行的方式從抑制器電路路由到敏感電路，以防止任何未引起注意的變壓器影響。第八個規則是確保抑制器使用表面貼裝封裝，并使用四端子連接以減輕寄生電感的影響。與之相類似，第九個即最后一個規則是確保 PCB 板的布局不會引入任何會對瞬態阻斷串聯組件造成旁路的寄生電容。不過，串聯阻止組件中存在寄生電感并不會造成多大影響。

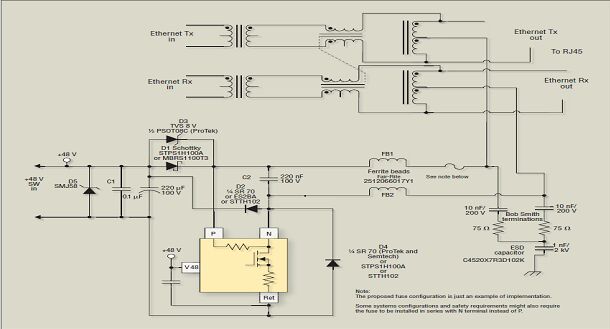

　　PoE電路保護

　　盡管在本文中討論的僅是通常在受保護設備內部署的二次側保護，但我們應注意到，對于室外電信光纜來說，要求有一次側電信保護設備。

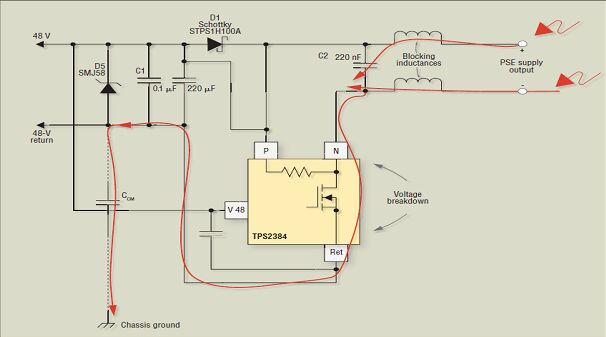

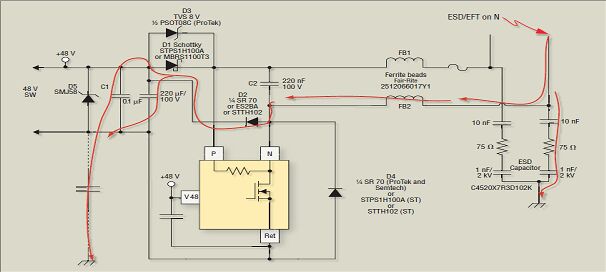

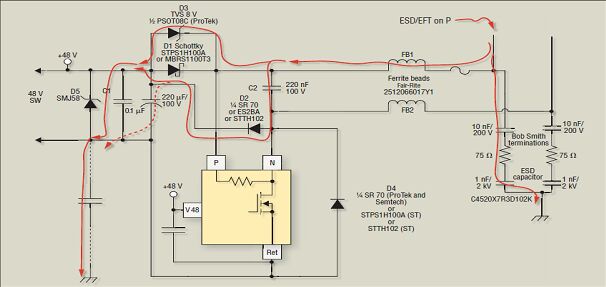

         在PoE 應用中，PSE 是由 48-V 電源供電的。通常，PSE 會有一些與大地接地相連的共模電容。這些電容可以是離散電容，也可以是 PCB 板的層間電容，或兩類電容的結合。由于 PSE 實際上并不是浮動的，因此施加于數據連接器上的任何共模電壓瞬態都能造成 PSE 組件的電壓擊穿。對于 PSE 端口電源開關晶體管來說，尤其如此。圖 2 顯示了該效應，并顯示了在沒有保護電路時，造成對 PSE 電源開關晶體管損壞的大電流路徑。CCM 表示系統的 48-V 線路與外殼接地之間的共模電容。這可以是 48-V 電源的正或負（48-V回路）線路。為簡化原理圖，僅在負極線路顯示了 CCM。該配置適用于使用 AC 斷接電路時的應用，該配置還要求使用 D1。AC 斷接電路的工作會導致瞬態保護出現最壞的情況。
